Розетка кабельная Schuko 16A 3p(2P+E) 250V IP54 красный MULTI-GRIP 7489 I 7489-Bals Bals

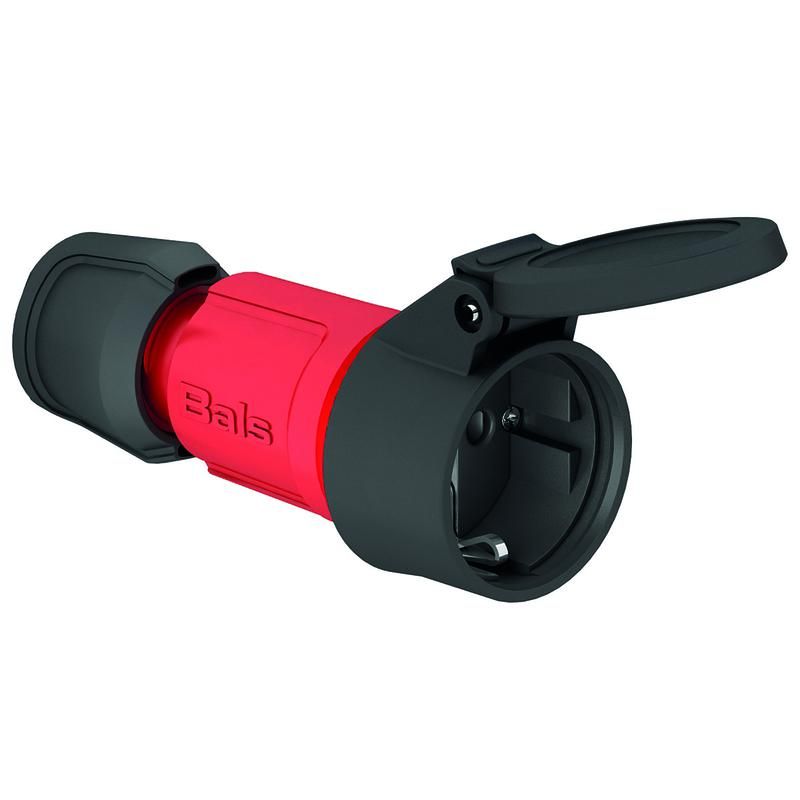

Розетка кабельная Schuko 16A 3p(2P+E) 250V IP54 красная Multi-grip от Bals предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влаги. Устройство сочетает прочную конструкцию, защиту IP54 и удобную винтовую клемму, что делает его популярным решением на производстве и в строительстве.

Назначение и область применения

Эта розетка используется для временного или постоянного подключения электрооборудования, требующего заземления. Подходит для устройств до 16 А и 250 В - таких как сварочные аппараты, компрессоры, насосы, шлифовальные машины и другие инструменты с трёхпроводной вилкой Schuko. Благодаря защите IP54, её можно применять в помещениях с высокой влажностью, на открытых площадках, в цехах и на объектах со строительной пылью.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку бытовых и профессиональных приборов средней и большой мощности
• Номинальное напряжение: 250 В - совместима с сетями 220–240 В, используемыми в Европе и странах СНГ
• Количество полюсов: 3 (2P+E) - два фазных провода + заземление, обеспечивает безопасное подключение
• Степень защиты: IP54 - устойчива к пыли (не полностью герметична, но препятствует проникновению значительного количества пыли) и брызгам воды из любого направления
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить жилы сечением до 2,5 мм2
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает риск перегибов
• Цвет: красный - повышает видимость, упрощает идентификацию в сложных распределительных системах
• Материал корпуса: термопласт - устойчив к механическим воздействиям и перепадам температур
• Состав: без галогенов - при возгорании не выделяет токсичных газов, соответствует требованиям безопасности в закрытых помещениях

Совместимость и монтаж

Розетка Schuko 16A 3p(2P+E) 250V IP54 красная Multi-grip совместима с любыми вилками стандарта Schuko (CEE 7/4). Для монтажа необходимо:

• Зачистить концы кабеля на 8–10 мм
• Закрепить фазу, ноль и землю в соответствующих клеммах (обозначены внутри корпуса)
• Затянуть винты усилием 0,5–0,7 Нм - недостаточное затягивание вызывает нагрев, избыточное - повреждает контакт
• Убедиться, что кабель имеет внешний диаметр 6–12 мм - иначе не будет плотного прилегания к уплотнителю

Не рекомендуется использовать с кабелями меньшего сечения (менее 1,5 мм2) - это снижает механическую прочность соединения.

Безопасность и стандарты

Розетка соответствует европейскому стандарту IEC 60309-2 для промышленных соединителей и выполнена в соответствии с требованиями RoHS. Отсутствие галогенов в составе материала снижает опасность при пожаре. Конструкция предотвращает случайное касание токоведущих частей при подключении. Однако не является взрывозащищённой - не применяется в зонах с горючими газами или пылью.

Преимущества

• Высокая степень защиты IP54 позволяет использовать в сложных условиях без дополнительных кожухов
• Винтовые клеммы обеспечивают долговечное и надёжное соединение даже при вибрациях
• Красный цвет улучшает визуальное различение в комплексных схемах питания
• Прямолинейная ориентация снижает риск повреждения кабеля при многократном подключении
• Материал без галогенов - безопаснее для людей и окружающей среды при аварийных ситуациях

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не работает в средах с агрессивными химическими веществами - термопласт не устойчив к растворителям и маслам
• Не подходит для установки в местах с температурой ниже –25 C или выше +60 C - возможна потеря эластичности уплотнений
• Не совместима с вилками других типов (например, CEE 7/7 или евровилками без заземления)

Примеры использования

• Подключение сварочного аппарата на строительной площадке
• Временный питатель для воздушного компрессора на заводе
• Розетка для тестирования оборудования в мастерской
• Переносное питание для шлифовальных машин на деревообрабатывающем участке

Практические советы

• Выбирайте кабель с медными жилами сечением 1,5–2,5 мм2 - оптимально для 16 А
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при вибрационных нагрузках
• Используйте эту розетку в паре с автоматическим выключателем на 16 А - для защиты от перегрузки
• При замене старой розетки - проверьте соответствие диаметра входного отверстия кабеля; если он меньше 6 мм, используйте термоусадку для герметизации
• Артикулы 7489 и 7489-bals - это один и тот же продукт, отличается лишь партия производства. Оба подходят для замены друг друга.
