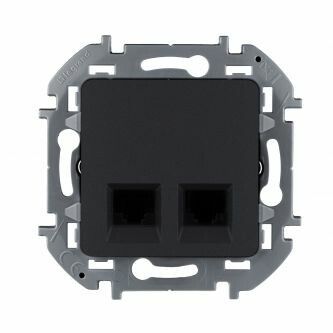

Розетка компьютерная двойная RJ45 категория 5Е UTP антрацит INSPIRIA - 673838 Legrand

Розетка компьютерная двойная RJ45 категория 5e UTP антрацит от Legrand (серии INSPIRIA, артикул 673838) - механизм для скрытого монтажа, обеспечивающий надёжное подключение двух сетевых устройств через интерфейсы RJ45. Подходит для установки в офисах, домашних рабочих зонах и на производстве там, где требуется стабильный Ethernet-доступ.

Назначение и область применения

Эта розетка предназначена для организации точек доступа к локальным сетям на основе стандарта Cat.5e. Устанавливается в стеновые коробки и используется для подключения компьютеров, сетевых принтеров, IP-камер, VoIP-телефонов, маршрутизаторов и других устройств с портом Ethernet. Обеспечивает скорость передачи данных до 1 Гбит/с. Применяется в жилых, коммерческих и административных помещениях с внутренней проводкой.

Технические характеристики

• Количество разъёмов: два RJ45 8P8C (по одному на каждый пост)
• Категория передачи: Cat.5e (совместима с Cat.6, но не обеспечивает максимальную пропускную способность последнего)
• Тип подключения: разъём с технологией прокола (IDC) - позволяет зафиксировать жилы кабеля без обжима
• Тип механизма: с центральной платой, совмещённой с накладкой
• Способ монтажа: внутренний (скрытый) - устанавливается в подрозетник
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Крепление: винтовое - фиксируется в подрозетнике с помощью болтов
• Выход кабеля: прямолинейный - кабель выходит прямо из корпуса
• Габариты: 75,8 × 75,8 × 41 мм
• Цвет: серый (антрацит)
• Наличие сальника: да - для герметизации входа кабеля

Совместимость и монтаж

Розетка совместима с любыми стандартными подрозетниками глубиной не менее 40 мм. Для монтажа необходимо:

• Установить механизм в подготовленный подрозетник
• Закрепить его винтами
• Подключить кабели UTP Cat.5e/Cat.6 через контакты IDC - жилы вставляются в пазы и фиксируются проколом
• Закрыть накладкой

Не требует специальных инструментов - достаточно обычного плоского шлицевого отвертки. Кабель должен иметь внешний диаметр до 9 мм, чтобы свободно проходить через сальник. Нельзя использовать коаксиальные или оптоволоконные кабели.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для информационных розеток. Сертифицирована для работы в условиях постоянного напряжения до 250 В переменного тока. Относится к классу I (защита от поражения током - заземление корпуса не предусмотрено, так как розетка не питает оборудование, а лишь передаёт сигналы).

Преимущества

• Два независимых порта - можно подключить сразу две точки сети без переходников
• Технология прокола (IDC) - экономит время при монтаже, исключает необходимость обжима коннекторов
• Сальник предотвращает запыление и механическую нагрузку на кабель у входа
• Форм-фактор совместим с другими элементами серии INSPIRIA - легко заменить или расширить систему
• Серый цвет (антрацит) маскирует следы эксплуатации и хорошо сочетается с современной отделкой

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не работает с PoE+ или PoE++ - не имеет активной электроники для питания устройств, только передаёт данные
• Категория Cat.5e ограничивает максимальную пропускную способность до 1 Гбит/с; для 10 Гбит/с нужна Cat.6a или выше
• Не поддерживает оптические или телефонные кабели - только UTP/STP с RJ45
• Не рекомендовано использование в средах с высокими уровнями ЭМИ без экранированной кабельной трассы

Примеры использования

• На рабочем месте сотрудника - подключение ПК и сетевого принтера
• В серверной комнате - точка доступа для IP-камеры и малого маршрутизатора
• В учебном кабинете - подключение терминалов и проектора
• В квартире - организация двух точек Wi-Fi роутера и Smart TV

Практические советы

• При прокладке кабеля соблюдайте радиус изгиба не менее 4× диаметра кабеля - иначе потеряется качество сигнала
• Перед подключением проверьте соответствие цветовой схемы T568A/T568B на обоих концах - особенно важно при создании локальной сети
• Используйте кабель Cat.5e или лучше - даже если розетка помечена как Cat.5e, применение Cat.6 повысит долговечность системы
• При использовании в многоквартирных домах убедитесь, что подрозетник не перегружен - габариты механизма 75,8×75,8 мм требуют достаточного места
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу механизма
