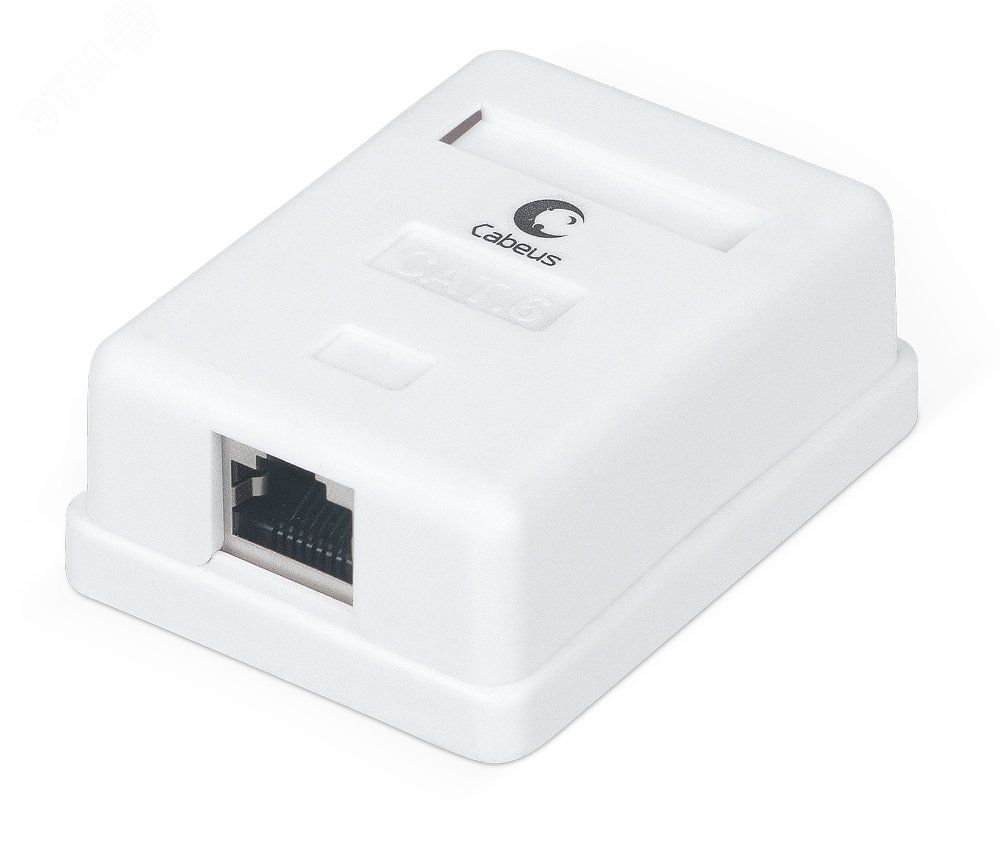

Розетка компьютерная RJ-45(8P8C), категория 6, экранированная, одинарная, внешняя, Dual IDC - WS-8P8C-Cat.6-SH-1 Cabeus 7988c

Розетка компьютерная Cabeus WS-8P8C-CAT.6-SH-1 - это экранированная одинарная розетка с разъёмом RJ-45 (8P8C) категории 6 для настенного монтажа. Подходит для надёжного подключения сетевых устройств в условиях повышенных требований к помехозащищённости, например, в офисах, центрах обработки данных или на производстве.

Назначение и область применения

Розетка Cabeus WS-8P8C-CAT.6-SH-1 предназначена для подключения Ethernet-кабелей в локальных сетях с высокой скоростью передачи данных до 1 Гбит/с. Экранирование защищает сигнал от внешних электромагнитных помех, поэтому розетка особенно эффективна там, где рядом расположены силовые кабели, двигатели, частотные преобразователи или другое оборудование, создающее радиочастотные шумы. Применяется в офисах, серверных помещениях, промышленных автоматизированных системах, медицинских учреждениях и других местах, где важна стабильность сети.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.6 - обеспечивает пропускную способность до 250 МГц и скорость передачи до 1 Гбит/с
• Экранирование: полное (S/FTP или F/UTP - зависит от кабеля), снижает влияние внешних помех
• Количество портов: один
• Тип установки: наружный (накладной), монтаж на стену
• Контакты: Dual IDC - поддерживают два стандарта обжима: T568A и T568B
• Угол ножей контактов: 45° - улучшает согласование импеданса и снижает потери сигнала
• Подходящие инструменты для обжима: ножи тип 110 и Krone
• Материал корпуса: прочный термостойкий пластик

Совместимость и монтаж

Розетка совместима со всеми стандартными UTP/STP кабелями категории 5e, 6 и 6a с диаметром жил 0,4–0,8 мм. Кабель фиксируется внутри розетки с помощью стяжек из комплекта. Установка выполняется на поверхность стены с использованием винтов и двусторонней клеевой площадки - выбирайте вариант в зависимости от материала стены. Для обжима проводов используйте инструменты тип 110 или Krone; они обеспечивают плотный контакт без повреждения жил. Цветовая маркировка на плате позволяет легко соблюдать стандарт T568A или T568B - важно сохранять единый порядок распиновки во всей сети.

Преимущества

• Экранированная конструкция минимизирует влияние электромагнитных помех - повышает стабильность связи
• Dual IDC - возможность выбрать любой стандарт обжима без замены розетки
• Угол ножей 45° улучшает электрические характеристики по сравнению с традиционными 90°
• Комплектация включает всё необходимое для монтажа: клеевые площадки, винты, стяжки - не требуется докупать аксессуары
• Соответствие требованиям категории 6 гарантирует работу в современных сетях с высокой нагрузкой

Ограничения применения

• Не предназначен для внутреннего монтажа в стены - требует наличия свободной поверхности
• Не работает с PoE+ (Power over Ethernet Plus) выше 30 Вт без проверки совместимости кабеля и всего канала
• Не рассчитана на постоянное воздействие воды или агрессивных сред - не используется вне помещений без защиты
• При использовании с кабелями ниже категории 6 (например, Cat.5e) вы не получите максимальной производительности - рекомендовано применять кабель Cat.6 или выше

Примеры использования

• Подключение компьютеров, IP-камер, VoIP-телефонов в офисном здании
• Интеграция в системы автоматизации производства - подключение контроллеров, HMI-панелей
• Обустройство рабочих мест в серверных комнатах с высокой плотностью оборудования
• Установка в медицинском оборудовании, где важна стабильность передачи данных

Практические советы

• Перед монтажом определитесь с выбранным стандартом (T568A или T568B) - все розетки в одной сети должны использовать одинаковый порядок обжима
• При использовании кабеля с экраном обязательно заземлите экран через металлический корпус розетки или специальный заземляющий элемент
• Не перегибайте кабель близко к розетке - минимальный радиус изгиба должен составлять не менее 4 диаметров кабеля
• Проверьте качество обжима: после затяжки ножей убедитесь, что жилы полностью введены и не торчат
• Для долговечности избегайте механических нагрузок на кабель - используйте стяжки из комплекта для фиксации входящего провода
