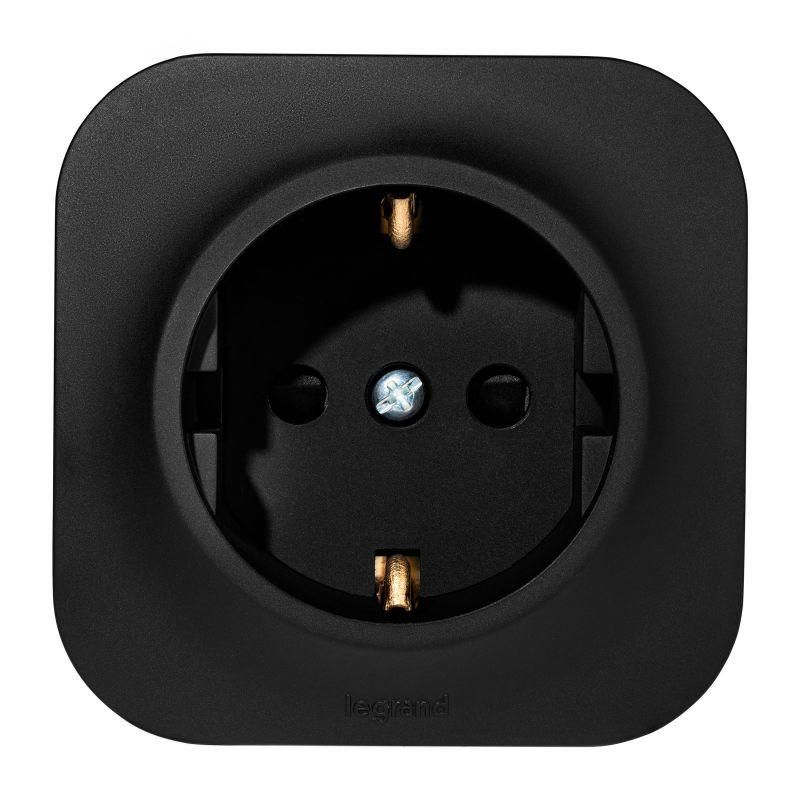

Розетка 1-м ОП Quteo 16А IP20 250В 2P+E с заземл. защ. шторки черн. матов. IEK 782476 Legrand

Розетка с заземлением со шторками 16А 250В винтовые зажимы накладной монтаж черный матовый - это безопасное решение для наружного монтажа в местах с высокой проходимостью или наличием детей. Произведённая компанией Legrand (группа IEK) в серии Quteo, модель 782476 обеспечивает механическую защиту контактов и совместима с бытовыми устройствами до 16 А.

Назначение и область применения

Розетка с заземлением со шторками 16А 250В винтовые зажимы накладной монтаж черный матовый предназначена для установки на стену в помещениях, где требуется повышенная безопасность - например, детские комнаты, школы, больницы, офисы и жилые дома. Подходит для сетей с заземлением (TN-S, TN-C-S) и однофазным напряжением 230 В, частотой 50 Гц. Накладной монтаж позволяет использовать её там, где невозможно или нецелесообразно устанавливать внутренние коробки.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: 250 В
• Частота: 50 Гц
• Количество розеток: одна
• Количество активных контактов: два (фаза + ноль)
• Заземление: есть, отдельный контакт
• Защита контактов: автоматические шторки, предотвращают доступ к токоведущим элементам
• Способ подключения: винтовые зажимы (удобны для медных проводов сечением до 2,5 мм2)
• Тип крепления: винтовое, через отверстия в корпусе
• Способ монтажа: накладной (не требует углубления в стену)
• Степень защиты IP20: защищает от предметов более 12 мм, но не от воды и пыли
• Ударопрочность: IK04 - выдерживает удар энергии 0,5 Дж (например, случайный удар рукой или легким инструментом)
• Материал корпуса: термопласт, самозатухающий, соответствует UL94 V-2
• Габариты: 65×65×39 мм
• Цвет: черный матовый
• Сквозной канал: да - позволяет протянуть провода дальше, без перегибов
• Количество модулей: 0 - не предназначен для DIN-рейки
• Содержание галогенов: не содержит - экологически безопасный материал

Совместимость и монтаж

Розетка с заземлением со шторками 16А 250В винтовые зажимы накладной монтаж черный матовый совместима с любыми вилками стандарта Schuko и CEE 7/7, а также с обычными двухштыревыми вилками Евро-стандарта. Для монтажа необходимы: дрель, сверло 6–8 мм, саморезы M4 (в комплект не входят). Корпус крепится двумя винтами через боковые отверстия. Учитывайте, что глубина монтажной коробки не нужна - изделие полностью накладное. Сквозной канал позволяет легко проложить проводку в соседнюю точку без изгиба. Подключение выполняйте только после отключения питания. Максимальное сечение провода - 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.53 и IEC 60884-1. Защитные шторки препятствуют попаданию посторонних предметов в контакты, снижая риск поражения током - особенно важно в домах с маленькими детьми. IP20 не обеспечивает защиту от влаги - не применяйте в ванных комнатах, на улице или в сырых помещениях. Ударопрочность IK04 достаточна для помещений с нормальной нагрузкой, но не рассчитана на преднамеренные воздействия.

Преимущества

• Шторки обеспечивают пассивную защиту от случайного контакта - без дополнительных замков или механизмов
• Накладной монтаж экономит время и материалы - не нужны штробы или глубокие коробки
• Винтовые зажимы надёжно фиксируют провода даже при многократном подключении/отключении
• Сквозной канал упрощает последующий монтаж цепочки розеток
• Матовая поверхность не царапается и не отражает свет - эстетично в интерьере
• Отсутствие галогенов делает материал безопаснее при возможном возгорании

Ограничения применения

• Не допускается использование во влажных средах (ванная, баня, уличные площадки) - степень защиты IP20 не защищает от воды
• Не подходит для установки в распределительных щитах - не имеет модульного формата
• Не рекомендуется для мощных потребителей выше 16 А (электрокотлы, сплит-системы, сварочные аппараты)
• Подключение алюминиевых проводов запрещено - винтовые зажимы рассчитаны только на медь
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Детская комната - предотвращает доступ к контактам игрушками или пальцами
• Общественный туалет - устойчив к случайным столкновениям
• Офисное помещение - удобно для подключения принтеров, зарядок, мониторов
• Жилое здание старой постройки - когда нельзя сделать скрытую проводку
• Лаборатория или мастерская - надёжная фиксация проводов и защита от внешнего воздействия

Практические советы

• Перед монтажом проверьте целостность заземляющего контакта - он должен плотно прилегать к проводу PE
• Не затягивайте винты слишком сильно - можно повредить пластик или раздавить провод
• Если провод тонкий (менее 1 мм2), используйте наконечники - так надёжнее
• При групповой установке нескольких розеток 782476 соблюдайте минимальный шаг между ними - минимум 50 мм, чтобы не перегревались
• Проверяйте соответствие цвета - матовый чёрный хорошо сочетается с современным интерьером, но плохо маскирует грязь; регулярно протирайте мягкой тканью
• Эта розетка - часть серии Quteo от Legrand. Все изделия серии имеют одинаковый дизайн и крепёж - удобно для единого оформления всей сети
