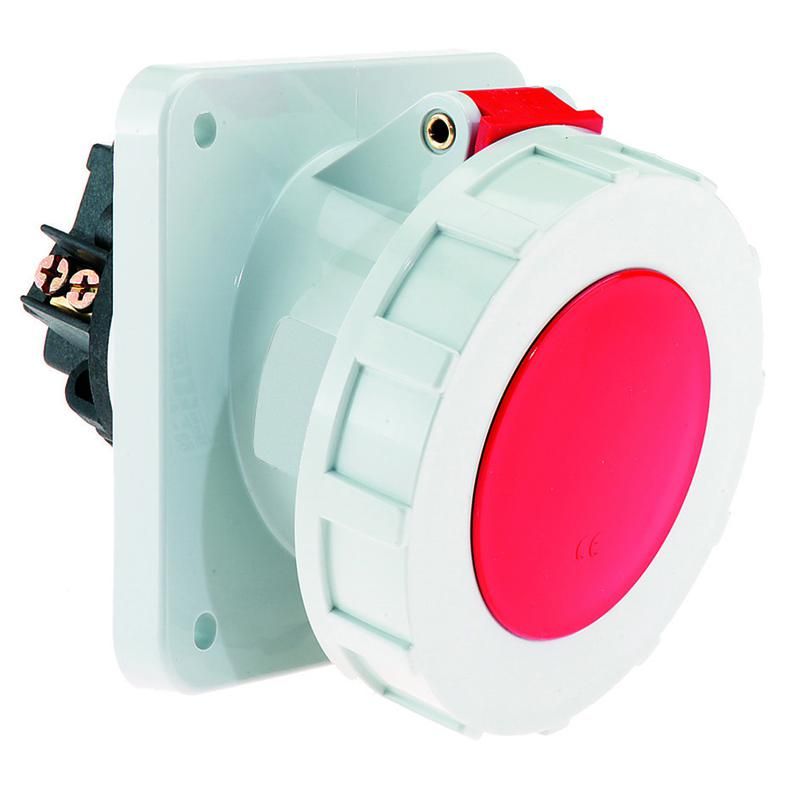

Розетка силовая CEE 125А 4р (3P+PE) 400В IP67 наклонная BALS 12104-Bals

Розетка силовая панельная (фланцевая) 4-полюсная 125А 400В IP67 от Bals (арт. 12104-bals / 12104) предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Её фланцевый монтаж и высокий уровень защиты делают её подходящим решением для промышленных объектов.

Назначение и область применения

Эта розетка используется для временного или постоянного подключения трёхфазного оборудования с заземлением. Подходит для станков, сварочных аппаратов, насосов, компрессоров и других устройств мощностью до 125 А при напряжении 400 В. Применяется на производствах, в мастерских, на стройплощадках и в местах с жёсткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–415 В
• Количество полюсов: 4 - три фазы + заземление (L1, L2, L3, PE)
• Степень защиты: IP67 - полностью защищена от пыли и возможна кратковременная герметичная эксплуатация при погружении в воду до 1 метра на 30 минут
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов
• Габариты фланца: 114×114 мм - позволяет установить розетку на плоскую поверхность
• Расстояние между монтажными отверстиями: 90×90 мм - совместимо с типовыми креплениями
• Ориентация подключения: угловая - выход кабеля направлен под углом 90° к поверхности панели, снижает риск изгиба
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для удобства подключения
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Цвет: красный - визуально отличается от бытовых розеток, повышает безопасность при работе

Совместимость и монтаж

Розетка крепится через фланец на металлическую или деревянную панель с помощью четырёх болтов, проходящих через отверстия с шагом 90×90 мм. Для подключения используйте кабель сечением не менее 25 мм2 (для медного провода). Угловое положение вывода кабеля требует свободного места сбоку от панели - минимум 100 мм радиуса изгиба. Совместима с штепсельными вилками стандарта IEC 60309 P+N+PE 4P 125A/400V.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309 и ГОСТ Р МЭК 60309-2. Конструкция исключает случайное подключение к бытовым сетям 220 В благодаря цвету, форме и габаритам. Контакты выполнены из меди с серебряным покрытием - обеспечивают минимальное переходное сопротивление даже после многократных циклов включения.

Преимущества

• Высокая степень защиты IP67 обеспечивает работу в сыром, пыльном и агрессивном окружении
• Фланцевый монтаж упрощает установку на стену, щит или оборудование без сложных рамок
• Угловое подключение снижает нагрузку на кабель и продлевает срок службы
• Яркий красный цвет предупреждает о высокой опасности и помогает быстро найти нужную точку подключения
• Винтовые зажимы позволяют легко заменить кабель без демонтажа всей системы

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Пластиковый корпус не рекомендован для экстремально высоких температур выше +60 C
• Не совместим с двухфазными или однофазными вилками - требуется использование только 4-полюсных штекеров
• Запрещено использовать в взрывоопасных зонах - отсутствует защита Ex

Примеры использования

• Подключение сварочного аппарата на ремонтной площадке
• Точка питания насосной станции в канализационном коллекторе
• Передвижной компрессор на стройке с частыми перемещениями
• Оборудование на пищевом производстве, где необходима регулярная мойка

Практические советы

• При монтаже проверьте, чтобы расстояние между отверстиями точно соответствовало 90×90 мм - иначе возникнет перекос и потеря герметичности
• Используйте кабель с термостойкой изоляцией (например, H07RN-F) - он выдержит нагрев при длительной нагрузке 125 А
• Перед первым включением обязательно проверьте затяжку винтов - ослабленный контакт вызывает перегрев
• Для обслуживания отключите питание и закройте доступ к розетке - она работает под напряжением 400 В
• При использовании в холодном климате убедитесь, что материал корпуса не стал хрупким - пластик сохраняет эластичность до –25 C
