Розетка наружной установки IP67 125А 3Р+РЕ 380В | SQ0611-0015 TDM
Розетка наружной установки IP67 125А 3Р+РЕ 380В | SQ0611-0015 TDM
Розетка наружной установки IP67 125А 3Р+РЕ 380В | SQ0611-0015 TDM

Товарные предложения:

Розетка наружной установки IP67 125А 3Р+РЕ 380В | SQ0611-0015 | TDM07.10.2024Под заказ 9 317,89 ₽

шт.
от 30 дней

Описание

Характеристики

Сертификаты

Описание

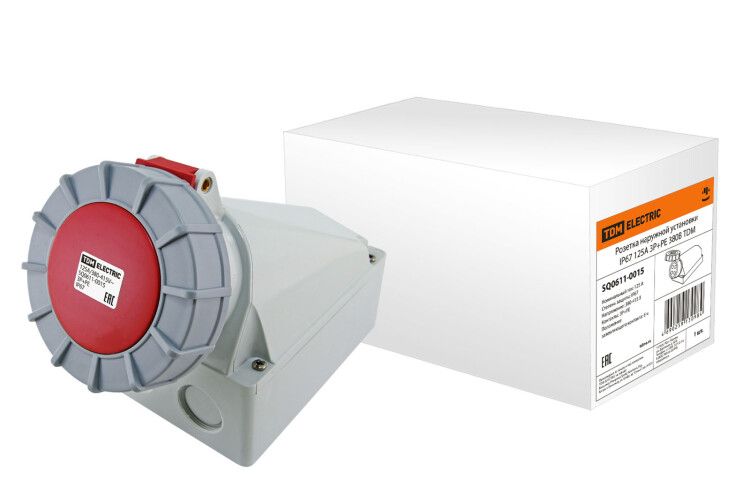

Розетка наружной установки IP67 125А 3Р+РЕ 380В SQ0611-0015 TDM ELECTRIC - это высококачественное устройство, предназначенное для подключения промышленного оборудования к сетям энергообеспечения.

Основные преимущества данной розетки:

  • Высокая защита от внешних воздействий: розетка имеет степень защиты IP67, что обеспечивает возможность эксплуатации во влажных средах.
  • Надежное соединение проводников: розетка оснащена двойным винтовым зажимом с защитой от вибрации, что обеспечивает надежную фиксацию проводников.
  • Удобство и скорость сборки: корпус разъемов имеет большое внутреннее пространство, что обеспечивает удобство и высокую скорость сборки.
  • Высокая герметичность: розетка оснащена резиновым сальником с оригинальной конструкцией, подстраивающейся под различные диаметры кабеля, что обеспечивает высокую герметичность.
  • Широкий диапазон температур эксплуатации: розетка может работать в диапазоне от -25°C до +80°C, а ее корпус выдерживает падение с высоты 1м после продержки при температуре -25°C.
  • Высокая механическая прочность: материал корпуса обеспечивает высокую механическую прочность.

Розетка наружной установки IP67 125А 3Р+РЕ 380В SQ0611-0015 TDM ELECTRIC идеально подходит для использования в цехах производственных помещений, на строительных площадках, на стадионах, эстрадных площадках, автостоянках и т.д. Корпус выполнен из полиамида PA6.6, который обладает высокой ударной прочностью, стойкостью к истиранию, химическому воздействию и ультрафиолетовому излучению, а также является превосходным электрическим изолятором. Розетка также обеспечивает дополнительную защиту от коррозии благодаря никелированным контактам и розеточным узлам.

Характеристики c описанием

IEC ток:

125 А

IEC ток — это номинальный ток, который может безопасно проходить через силовой разъем в соответствии с международными стандартами IEC. Это ключевое свойство, определяющее допустимую нагрузку и безопасность использования разъема в электрических цепях. 16 А — Этот токовой рейтинг подходит для небольших и средних нагрузок, таких как бытовая техника и офисное оборудование. Использование разъемов с этим значением обеспечивает надежную работу устройств при умеренной нагрузке и предотвращает перегрев. 32 А — Разъемы с этим токовым рейтингом предназначены для более мощных устройств и систем, таких как промышленные машины и крупные бытовые приборы. Они обеспечивают стабильную работу при высокой нагрузке и подходят для профессионального использования. 63 А — Этот рейтинг используется для тяжелых промышленных применений, где требуется передача значительных мощностей. Разъемы с таким токовым значением обеспечивают безопасность и надежность в условиях интенсивного использования. 125 А — Максимальный рейтинг для самых мощных разъемов, применяемых в высокомощных промышленных установках и энергетических системах. Они рассчитаны на работу в экстремальных условиях и гарантируют устойчивость к высоким нагрузкам. 20 А — Этот рейтинг используется для устройств с нагрузкой выше средней, таких как некоторые типы специализированного оборудования. Разъемы на 20 А обеспечивают надежность и безопасность для более мощных бытовых и коммерческих устройств. 5 А — Этот минимальный рейтинг подходит для маломощных устройств и электроники, таких как зарядные устройства и мелкая бытовая техника. Разъемы с таким током обеспечивают достаточную мощность для небольших нагрузок и минимизируют риск перегрева.

Материал:

Пластик

Материал разъема силового определяет его механические и электрические свойства, а также долговечность и устойчивость к внешним воздействиям. Выбор материала влияет на надежность соединения, устойчивость к коррозии, температурный диапазон эксплуатации и общий срок службы устройства. Пластик - легкий и недорогой материал, обладающий хорошими изоляционными свойствами. Используется в условиях, где важна низкая стоимость и малый вес. Однако пластик менее устойчив к механическим повреждениям и высоким температурам. Полиамид (PA) - синтетический полимер, известный своей высокой прочностью, устойчивостью к истиранию и химическим веществам. Идеален для применения в агрессивных средах и при высоких механических нагрузках. Обеспечивает надежное и долговечное соединение. Поликарбонат - прочный и термостойкий материал с хорошими изоляционными свойствами. Идеален для использования в условиях, требующих высокой ударопрочности и устойчивости к экстремальным температурам. Полиамид - материал с высокой механической прочностью и устойчивостью к химическим воздействиям. Обеспечивает долговечность и надежность соединения, особенно в условиях повышенных нагрузок и агрессивных сред. Резина - гибкий и эластичный материал, обладающий отличными изоляционными свойствами и устойчивостью к воздействию влаги и химикатов. Рекомендуется для использования в условиях, требующих герметичности и защиты от вибраций. Сталь - прочный и долговечный материал, обладающий высокой механической устойчивостью и устойчивостью к коррозии. Используется в условиях, требующих высокой надежности и долговечности соединений, таких как промышленные и тяжелые условия эксплуатации. Металл - общий термин, охватывающий различные металлические материалы, используемые для создания прочных и надежных соединений. Обеспечивает высокую проводимость и устойчивость к механическим повреждениям и коррозии. Латунь - сплав меди и цинка, обладающий хорошей проводимостью и коррозионной стойкостью. Идеален для использования в электрических соединениях, требующих высокой надежности и долговечности.

Тип крепления:

Наружное крепление

Тип крепления описывает способ фиксации силового разъема в устройстве или на поверхности, что влияет на надежность соединения, удобство монтажа и обслуживания. Выбор типа крепления зависит от условий эксплуатации, требований к прочности и доступности разъема. Внешнее закрепление предполагает монтаж разъема на внешней стороне панели или корпуса устройства. Преимущества включают легкий доступ для подключения и обслуживания, а также возможность быстрой замены. Этот тип крепления рекомендуется для ситуаций, где требуется частое подключение и отключение разъема, или когда пространство внутри корпуса ограничено. Однако, внешний монтаж может быть менее защищен от внешних воздействий, таких как пыль и влага. Внутреннее закрепление подразумевает установку разъема внутри корпуса устройства, что обеспечивает дополнительную защиту от внешних факторов и улучшает эстетический вид. Этот метод крепления подходит для стационарных применений, где разъемы редко отсоединяются. Внутренний монтаж требует большего пространства внутри корпуса и может усложнить доступ для технического обслуживания и замены. Монтаж с помощью винтов обеспечивает надежное и прочное крепление разъема к панели или корпусу. Этот способ монтажа подходит для тяжелых условий эксплуатации, где требуется высокая устойчивость к вибрациям и механическим нагрузкам. Рекомендуется для промышленных приложений и ситуаций, где разъемы подвергаются значительным механическим воздействиям. Винтовое крепление требует точного размещения и может занимать больше времени на установку и замену по сравнению с другими методами.

Тип подключения:

Винтов. зажим/клемма

Тип подключения определяет способ соединения проводов с силовыми разъемами, что влияет на надежность и удобство монтажа, а также на эксплуатационные характеристики соединения. Винтовой зажим/клемма — это тип подключения, при котором провод фиксируется винтом. Такое соединение обеспечивает высокую механическую прочность и надежность контакта, что особенно важно в условиях вибраций и механических нагрузок. Рекомендуется для применения в системах, где требуется надежное и долговечное соединение. Замена и обслуживание требуют использования инструмента (отвертки), что может усложнить монтаж в труднодоступных местах. Безвинтовая клемма — это тип подключения, при котором провод фиксируется пружинным механизмом. Обеспечивает быстрое и простое соединение без необходимости использования инструментов. Идеально подходит для применения в условиях, где требуется частая замена или подключение проводов. Обеспечивает достаточную надежность контакта, однако может быть менее устойчивым к сильным вибрациям и механическим нагрузкам по сравнению с винтовыми зажимами.

Ток для UL версии:

125 А

Свойство "Ток для UL версии" указывает на номинальный ток, который может безопасно проходить через силовой разъем в соответствии со стандартами Underwriters Laboratories (UL). Это критически важный параметр, определяющий совместимость разъема с электрическими системами и его способность выдерживать определенные нагрузки без перегрева или повреждений. 16 А: Этот ток подходит для маломощных устройств и систем, где потребление энергии относительно невелико. Рекомендуется для бытовых приборов и легкой промышленности. 32 А: Разъемы с этим номиналом часто используются в среднеэнергетических приложениях, таких как мощные бытовые приборы и небольшие промышленные устройства. Обеспечивает баланс между мощностью и безопасностью. 63 А: Подходит для более мощных промышленных устройств и оборудования. Использование разъемов с таким током требует тщательного учета тепловых характеристик и условий эксплуатации. 30 А: Этот номинал является промежуточным и используется в системах с умеренным энергопотреблением. Рекомендуется для применения в коммерческих установках и некоторых промышленных процессах. 125 А: Высокий номинал тока, предназначенный для тяжелых промышленных приложений и мощного оборудования. Требует специальных условий для обеспечения безопасности и надежности. 20 А: Подходит для умеренно мощных устройств и систем. Часто используется в коммерческих и легких промышленных приложениях. 60 А: Используется для мощных систем, требующих надежного и безопасного подключения. Подходит для промышленных применений средней мощности. 100 А: Предназначен для высокомощных промышленных систем и оборудования. Обеспечивает высокую степень надежности при правильной установке и эксплуатации. 21 А: Нестандартное значение, подходящее для специфических применений, где требуется точное соответствие определенным условиям эксплуатации. 400 А: Очень высокий номинал тока, используемый в тяжелых промышленных и энергетических системах. Требует особого внимания к тепловым и механическим характеристикам разъема.

Степень защиты (IP):

IP67

Степень защиты (IP) определяет уровень защиты разъемов силовых от проникновения твердых частиц и жидкостей. Стандартизированная система классификации IP (Ingress Protection) состоит из двух цифр: первая указывает на защиту от твердых предметов, вторая — от воды. Выбор степени защиты зависит от условий эксплуатации и окружающей среды, в которой будет использоваться разъем. IP44: Обеспечивает защиту от твердых частиц размером более 1 мм и от брызг воды с любого направления. Подходит для использования в условиях умеренной влажности и пыли, например, в бытовых и легких промышленных приложениях. IP67: Полностью защищен от пыли и способен выдерживать погружение в воду на глубину до 1 метра в течение 30 минут. Рекомендуется для использования в суровых условиях, таких как наружные установки и промышленные среды с высоким риском попадания воды. IP54: Защищен от ограниченного проникновения пыли и от брызг воды с любого направления. Подходит для использования в условиях умеренной запыленности и влажности, таких как складские помещения и производственные цеха. IP55: Обеспечивает защиту от ограниченного проникновения пыли и от струй воды с любого направления. Рекомендуется для использования в условиях, где возможны сильные брызги и пылевые загрязнения, например, на открытых производственных площадках. IP66: Полностью защищен от пыли и от сильных струй воды с любого направления. Идеален для использования в экстремальных условиях, таких как морские или промышленные среды с интенсивным воздействием воды и пыли. IP20: Защищен от твердых предметов размером более 12 мм и не защищен от воды. Подходит для использования в сухих, чистых помещениях, таких как офисы или серверные комнаты. IP68: Полностью защищен от пыли и может выдерживать длительное погружение в воду под давлением. Рекомендуется для использования в условиях, где требуется максимальная защита от пыли и воды, например, в подводных или подземных установках. IP43: Защищен от твердых предметов размером более 1 мм и от воды, падающей в виде капель под углом до 60 градусов. Подходит для использования в условиях с минимальной запыленностью и умеренной влажностью. IP2X: Защищен от твердых предметов размером более 12 мм и не защищен от воды. Подходит для использования в сухих, чистых помещениях, таких как офисы или серверные комнаты.

Модель/исполнение:

Открытой установки

Свойство 'Модель/исполнение' в рубрике 'Разъемы силовые' указывает на конструктивные особенности и способ установки разъема, что влияет на его применение, монтаж и эксплуатационные характеристики. Правильный выбор модели/исполнения важен для обеспечения надежности и безопасности электрических соединений. Разъемы открытой установки предназначены для монтажа на поверхности стен или других конструкций, обеспечивая легкий доступ для обслуживания и подключения. Рекомендуются для помещений, где важен быстрый доступ к разъему. Не подходят для скрытого монтажа. Разъемы с основанием и крышкой обеспечивают дополнительную защиту от внешних воздействий, таких как пыль и влага. Рекомендуются для использования в условиях, требующих повышенной защиты соединений, например, в промышленных зонах. Разъемы скрытой установки монтируются внутри стен или других конструкций, обеспечивая эстетичный внешний вид и защиту от случайных повреждений. Идеальны для жилых и офисных помещений, где важен внешний вид и безопасность. Разъемы с нажимной кнопкой имеют механизм, позволяющий быстро и безопасно подключать и отключать устройства. Рекомендуются для ситуаций, где требуется частое подключение и отключение оборудования. Обеспечивают удобство и безопасность эксплуатации. Разъемы с заземляющим контактом обеспечивают дополнительную безопасность, предотвращая поражение электрическим током. Рекомендуются для использования в системах, где требуется заземление для защиты оборудования и пользователей. Обязательны в большинстве промышленных и бытовых приложений. Колодки или розеточные блоки представляют собой сборки из нескольких разъемов, объединенных в один корпус. Обеспечивают удобство подключения нескольких устройств одновременно. Рекомендуются для использования в местах с ограниченным количеством розеток или для организации рабочих мест.

Количество полюсов:

4

Количество полюсов указывает на число электрических контактов или проводников в силовом разъеме, через которые передается электрический ток. Это свойство критически важно при выборе разъема для обеспечения правильной и безопасной работы электрических систем. Количество полюсов определяет количество цепей, которые могут быть подключены через разъем, и влияет на его совместимость с определенными типами оборудования и схем. Однополюсные разъемы имеют только один электрический контакт. Они используются для простых цепей, где требуется передача тока по одному проводнику. Такие разъемы применяются в случаях, когда нет необходимости в разделении токов или сигналов на несколько цепей. Рекомендуется для использования в простых устройствах и приложениях с низкими требованиями к электрической безопасности. Двухполюсные разъемы содержат два электрических контакта, что позволяет передавать ток по двум проводникам. Они часто используются для однофазных систем питания, где необходима передача фазы и нейтрали. При выборе двухполюсного разъема важно учитывать максимальный ток и напряжение, которые он может выдержать. Трехполюсные разъемы включают три электрических контакта и обычно используются в трехфазных системах питания. Они обеспечивают передачу трех фаз и могут использоваться для подключения мощных электрических двигателей и другого промышленного оборудования. Следует учитывать требования к изоляции и механической прочности разъема. Четырехполюсные разъемы имеют четыре электрических контакта. Они могут использоваться для трехфазных систем с дополнительным проводником для заземления или нейтрали. Это обеспечивает дополнительную безопасность и стабильность работы системы. Рекомендуется для применения в сложных электрических системах, требующих надежного заземления. Пятиполюсные разъемы содержат пять электрических контактов, что позволяет использовать их в сложных системах, где требуется передача трех фаз, нейтрали и заземления. Такие разъемы подходят для применения в промышленных установках и системах автоматизации, где важна высокая надежность и безопасность. Семиполюсные разъемы имеют семь электрических контактов и используются в специализированных системах, где требуется передача нескольких сигналов и питания одновременно. Они часто применяются в автомобильной и авиационной промышленности для сложных систем управления и контроля. Тридцатидвухполюсные разъемы включают 32 электрических контакта и применяются в высокотехнологичных и специализированных системах, где необходимо подключение множества цепей. Такие разъемы используются в телекоммуникациях, компьютерных системах и сложных промышленных установках. При выборе такого разъема важно учитывать требования к электрической и механической прочности, а также условия эксплуатации. Разъемы с количеством полюсов от 3 до 5 включают в себя диапазон от трех до пяти электрических контактов. Это позволяет использовать их в различных системах, от трехфазных до более сложных, где требуется дополнительная передача нейтрали и заземления. Такие разъемы подходят для широкого спектра применений в промышленности и автоматизации.

Цветовая кодировка:

Красный

Цветовая кодировка разъемов силовых предназначена для визуальной идентификации и правильного подключения оборудования, что позволяет предотвратить ошибки при сборке и эксплуатации систем. Каждый цвет соответствует определенному типу напряжения или тока, что упрощает работу с электрическими цепями и повышает безопасность. Красный цвет обычно используется для обозначения положительного полюса или фазного провода в системах постоянного и переменного тока. Он помогает быстро идентифицировать критические соединения, требующие особого внимания при монтаже и обслуживании. Синий цвет часто применяется для обозначения нейтрального провода в системах переменного тока. Это упрощает процесс подключения и обслуживания, снижая риск неправильного соединения и возможных аварийных ситуаций. Серый цвет может использоваться для обозначения дополнительных или вспомогательных цепей, таких как контрольные или сигнальные линии. Это помогает различать основные силовые и вспомогательные соединения. Черный цвет обычно обозначает отрицательный полюс в системах постоянного тока или фазный провод в системах переменного тока. Он широко используется в различных электрических установках и помогает избежать путаницы при подключении. Желтый цвет часто применяется для обозначения защитного заземления или проводов, связанных с системами безопасности. Это повышает уровень безопасности и упрощает идентификацию критических соединений. Зеленый цвет традиционно используется для обозначения защитного заземления. Это помогает быстро идентифицировать заземляющие соединения и обеспечивает правильное подключение для безопасности системы. Лиловый или фиолетовый цвет может использоваться для обозначения специальных цепей или сигналов, таких как цепи управления. Это помогает различать различные типы соединений в сложных системах. Фиолетовый цвет, аналогично лиловому, используется для обозначения специфических цепей или сигналов, таких как цепи управления, что упрощает идентификацию и обслуживание систем. Белый цвет часто применяется для обозначения нейтрального провода в системах переменного тока, особенно в старых установках. Это помогает различать проводники и обеспечивает правильное подключение.

Напряжение согл. EN 60309-2:

400 В (50+60 Гц) красная

Свойство "Напряжение согл. EN 60309-2" указывает на номинальное напряжение и частоту электрической сети, для которой предназначен силовой разъем, согласно стандарту EN 60309-2. Этот стандарт регулирует цветовую кодировку и конструкцию разъемов, обеспечивая совместимость и безопасность в использовании. 400 В (50+60 Гц) является типичным значением для трехфазных сетей, часто используемых в промышленности. Разъемы для этого напряжения обычно имеют красный цвет и обеспечивают надежное соединение при высоких нагрузках. 220-230 В (50+60 Гц) синяя: Этот разъем используется для однофазных сетей, часто встречающихся в бытовых и коммерческих применениях. Синий цвет разъема помогает легко идентифицировать его назначение. При выборе важно учитывать соответствие с подключаемым оборудованием. 110 В (50+60 Гц) является стандартным напряжением для некоторых специализированных применений, особенно в строительстве и на транспортных средствах. Разъемы для этого напряжения обычно имеют желтый цвет, что облегчает их идентификацию. 400-440 В (50+60 Гц) красная: Эти разъемы предназначены для трехфазных систем с более высоким напряжением, часто используемых в тяжелой промышленности и на крупных объектах. Красный цвет разъема указывает на высокое напряжение и необходимость осторожного обращения. 500 В (50+60 Гц) разъемы используются в специализированных промышленных установках, где требуется повышенное напряжение для работы оборудования. При выборе таких разъемов важно учитывать требования безопасности и совместимость с оборудованием. 380-415 В (50+60 Гц) красная: Эти разъемы предназначены для трехфазных систем, широко используемых в промышленности и на производственных предприятиях. Красный цвет разъема помогает избежать ошибок при подключении. 600-690 В (50+60 Гц) черная: Этот тип разъема используется для очень высоких напряжений, обычно в специализированных промышленных применениях. Черный цвет разъема указывает на необходимость особой осторожности при использовании. 50-500 В (>300-500 Гц) зеленая: Эти разъемы предназначены для высокочастотных приложений, где требуется широкий диапазон напряжений. Зеленый цвет помогает идентифицировать их для специализированного использования. 200-250 В (50+60 Гц) синяя: Эти разъемы предназначены для однофазных сетей с немного повышенным напряжением. Синий цвет помогает легко идентифицировать их для бытового и коммерческого использования. 50-500 В (100-300 Гц) зеленая: Эти разъемы подходят для приложений с переменной частотой, обычно используемых в специализированных промышленных установках. Зеленый цвет указывает на их специфическое назначение.

Исполнение для вооруженных сил:

Нет

Свойство "Исполнение для вооруженных сил" указывает на соответствие силового разъема требованиям и стандартам, установленным для использования в военной технике и оборудовании. Это свойство определяет, подходит ли разъем для эксплуатации в условиях, характерных для военных приложений, таких как повышенные требования к надежности, устойчивость к экстремальным температурам, вибрациям, ударам и защите от электромагнитных помех. Разъем не соответствует военным стандартам и не предназначен для использования в военной технике. Он может не обладать необходимой устойчивостью к экстремальным условиям эксплуатации, таким как высокие и низкие температуры, вибрации, удары и электромагнитные помехи. Рекомендуется использовать такие разъемы в гражданских приложениях, где требования к надежности и устойчивости не столь высоки. Разъем соответствует военным стандартам и предназначен для использования в вооруженных силах. Он прошел соответствующие испытания на устойчивость к экстремальным температурам, вибрациям, ударам и электромагнитным помехам. Такой разъем обеспечивает высокую надежность и долговечность в условиях эксплуатации военной техники. Рекомендуется выбирать разъемы с этим исполнением для применения в критически важных системах, где необходима максимальная надежность и защита.

Ориентация заземляющего контакта (по циферблату часов):

6 ч

Ориентация заземляющего контакта (по циферблату часов) указывает на положение заземляющего контакта относительно других контактов в силовом разъеме. Это свойство важно для обеспечения правильного подключения и безопасности работы электрических устройств. Ориентация измеряется в часах, как на циферблате часов, и помогает стандартизировать подключение, предотвращая неправильное соединение. Заземляющий контакт расположен в положении 6 часов. Это стандартное и часто используемое положение, обеспечивающее удобство подключения и совместимость с большинством устройств. Рекомендуется для общего использования. Заземляющий контакт расположен в положении 9 часов. Это положение может быть использовано в специфических приложениях, где требуется нестандартная ориентация. Важно убедиться в совместимости разъема с подключаемым устройством. Заземляющий контакт расположен в положении 4 часов. Используется в специализированных разъемах. Перед выбором такого разъема необходимо проверить требования устройства и стандарты подключения. Заземляющий контакт расположен в положении 1 час. Это редкое положение, применяемое в некоторых специализированных системах. Необходимо убедиться в совместимости с подключаемыми устройствами. Заземляющий контакт расположен в положении 7 часов. Используется в определенных промышленных и специализированных разъемах. Важно проверить соответствие требованиям безопасности и стандартам. Заземляющий контакт расположен в положении 11 часов. Редкое положение, которое может быть использовано в специализированных приложениях. Проверка совместимости и стандартов обязательна. Заземляющий контакт расположен в положении 3 часов. Это положение используется в некоторых специализированных разъемах. Важно убедиться в соответствии требованиям подключаемого оборудования. Заземляющий контакт расположен в положении 2 часа. Применяется в специализированных разъемах. Перед использованием необходимо проверить стандарты и требования устройства. Заземляющий контакт расположен в положении 5 часов. Используется в некоторых специализированных системах. Важно убедиться в совместимости и безопасности подключения. Заземляющий контакт расположен в положении 12 часов. Редкое положение, которое может быть использовано в специфических приложениях. Проверка соответствия стандартам и требованиям обязательна.
