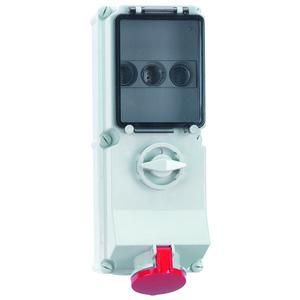

Розетка настенная 63А 5р IP44 +предох + выкл 17394 I 17394-Bals Bals

Розетка настенная 63А 5 полюсов IP44 с предохранителем и автоматическим выключателем - это комбинированное устройство для безопасного подключения мощного оборудования, сочетающее функции розетки, защиты от перегрузок и коротких замыканий. Модель Bals 17394-BALS предназначена для установки в условиях повышенной влажности и запыленности, например на производстве, в мастерских или на открытых площадках.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей мощностью до 63 А, таких как сварочные аппараты, компрессоры, насосы, тяжёлое оборудование на конвейерах. Встроенные предохранитель и автоматический выключатель обеспечивают одновременную защиту от перегрузки, короткого замыкания и случайного доступа к токоведущим частям. Устройство подходит для постоянной эксплуатации в помещениях с высокой влажностью, на улице или в цехах с пылью - благодаря защите IP44.

Технические характеристики

• Номинальный ток: 63 А
• Число полюсов: 5 (L1, L2, L3, N, PE)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Встроенная защита: плавкий предохранитель + автоматический выключатель
• Монтаж: настенный
• Напряжение: до 400 В переменного тока (трёхфазная сеть)

Совместимость и монтаж

Розетка Bals 17394-BALS совместима с штепсельными вилками стандарта IEC 60309, соответствующими 63 А, 5 полюсов. Для монтажа требуется подготовить нишу в стене или использовать внешнюю коробку. Кабели подводятся через резьбовые вводы - они уже предусмотрены в корпусе. Подключение проводов выполняется в соответствии с цветовой маркировкой фаз (L1–L3), нулевого провода (N) и заземления (PE). Автоматический выключатель требует правильной настройки номинала - он должен соответствовать нагрузке, но не превышать 63 А.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в условиях производства. Наличие предохранителя и автомата обеспечивает двойную защиту: предохранитель реагирует на большие токи КЗ, автомат - на длительные перегрузки. Конструкция исключает возможность подключения без закрытой крышки - она фиксируется болтами и не открывается при наличии напряжения. Защита IP44 гарантирует, что внутренние контакты не повредятся от брызг воды или попадания инструментов.

Преимущества

• Интеграция защиты в одном корпусе снижает количество отдельных элементов в цепи
• Автоматический выключатель позволяет легко сбросить срабатывание без замены деталей
• Плавкий предохранитель даёт надёжную защиту при аварийных скачках тока
• Корпус из прочного пластика устойчив к механическим воздействиям и химически активным средам
• Фиксация крышки болтами препятствует несанкционированному доступу

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не рекомендован для использования в местах с температурой ниже -25 C или выше +50 C - материал корпуса теряет эластичность
• Предохранитель внутри устройства не является пользовательским элементом - его замена требует вскрытия корпуса и отключения питания
• Подходит только для трёхфазных сетей с рабочим напряжением до 400 В; не работает в однофазных системах

Примеры использования

• Сварочный аппарат на металлообрабатывающем участке
• Компрессор в автосервисе с постоянным включением/выключением
• Циркулярная пила на деревообрабатывающей линии
• Насосная станция на открытом воздухе рядом с водоёмом
• Оборудование на строительной площадке с временной электросетью

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 63 А минимум 16 мм2 медного провода
• Убедитесь, что посадочный диаметр отверстия в стене соответствует габаритам корпуса - модель Bals 17394-BALS имеет крупные размеры
• Не используйте розетку без крышки даже на время - риск поражения током остаётся
• При срабатывании автомата найдите причину перегрузки перед включением - не просто возвращайте рычаг в положение “ON”
• Регулярно осматривайте контактные группы на окисление - особенно в условиях влажности
