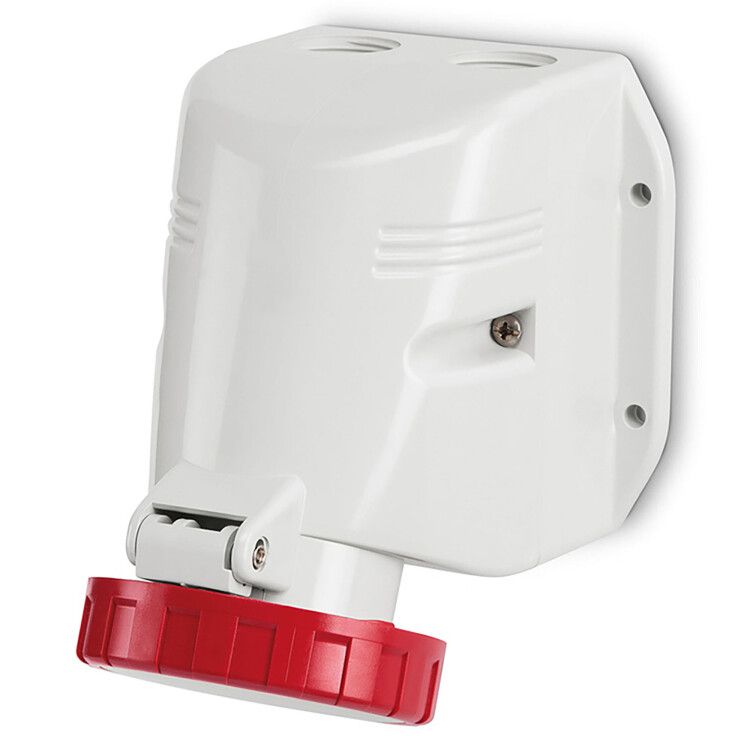

Розетка силовая Quadro 16А 400В IP67 3P+E DKC (ДКС) DIS5181656T

Розетка наружной установки IP67 16A 3P+E 400В от бренда DKC (ДКС), артикул dis5181656t, предназначена для надёжного подключения промышленного оборудования на открытых площадках. Эта модель из серии Quadro обеспечивает безопасную работу в условиях повышенной влажности, пыли и механических воздействий.

Назначение и область применения

Розетка наружной установки IP67 16A 3P+E 400В используется для подключения стационарного электрооборудования с питанием 400 В переменного тока. Подходит для промышленных объектов: цехов, складских комплексов, строительных площадок, насосных станций, конвейеров и других мест, где требуется защищённая точка питания. Установка выполняется на вертикальные поверхности - стены, опоры, щитовые шкафы. Цвет красный соответствует стандартному обозначению трёхфазного напряжения 400 В.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50 / 60 Гц
• Количество полюсов: 4 (3 фазы + заземление)
• Степень защиты: IP67 - полностью герметична от пыли, выдерживает временное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Сечение кабеля: 1,5–4 мм2
• Материал корпуса: ударопрочный пластик с UV-защитой - не выгорает на солнце
• Количество кабельных вводов: 3 - позволяют подвести кабели с разных сторон
• Ориентация заземляющего контакта: 6 часов - совпадает с общепринятой схемой подключения
• Ударопрочность: класс IK05 - выдерживает удар энергией 0,5 Дж
• Тип установки: наружная, открытая
• Цвет: красный

Совместимость и монтаж

Розетка наружной установки IP67 16A 3P+E 400В совместима с плагинами стандарта CEE (IEC 60309). Для монтажа используются предварительно подготовленные отверстия в стене или на панели. Крепление осуществляется через четыре монтажных отверстия в корпусе. Уплотнительные гайки на кабельных вводах плотно фиксируют кабель и сохраняют степень защиты IP67. Перед подключением проверьте соответствие сечения провода (не более 4 мм2 и не менее 1,5 мм2). Напряжение между фазами - 400 В, между фазой и нулём - 230 В. Заземляющий контакт расположен внизу (6 часов), что исключает случайное подключение в неверном порядке.

Безопасность и стандарты

Розетка соответствует требованиям IEC 60309-2 и EN 60309. Конструкция исключает доступ к токоведущим частям при открытом корпусе. Материал корпуса не поддерживает горение и устойчив к химическим веществам, характерным для промышленной среды. Степень защиты IP67 гарантирует безопасную работу даже при проливе воды, образовании конденсата или запылении.

Преимущества

• Высокая степень защиты IP67 - работает в любую погоду
• UV-устойчивый пластик - не теряет цвет и прочность под прямыми солнечными лучами
• Трёхканальный кабельный ввод - позволяет организовать вход кабеля с нескольких направлений
• Фиксированный заземляющий контакт в положении 6 часов - снижает риск ошибок при подключении
• Винтовые клеммы - надёжное соединение без необходимости специальных инструментов
• Яркий красный цвет - визуально отличает трёхфазную розетку от однофазных

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временный контакт
• Запрещено использовать в средах с агрессивными химическими испарениями (например, кислоты, растворители)
• Максимальное сечение кабеля - 4 мм2; использование большего сечения нарушит герметичность и надёжность зажима
• Не совместима с бытовыми розетками или плагинами других стандартов (Schuko, евровилка)
• Не рекомендуется для установки внутри помещений с контролируемым микроклиматом - лучше применить внутренние аналоги

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Электропитание насосов в канализационных колодцах
• Работа с компрессорами и воздушными молотками на заводе
• Обеспечение питания конвейерных линий на складе
• Временные точки питания на фестивалях, ярмарках, выставках

Практические советы

• Перед монтажом обязательно отключите питание и используйте тестер для проверки отсутствия напряжения
• При затяжке винтов клемм не перетягивайте - это может повредить медные жилы
• Проверяйте герметичность после установки: попробуйте слегка потянуть кабель - он не должен двигаться
• Для долговечности используйте кабели с подходящей маркировкой (например, NYM, VVGng) и сечением 2,5–4 мм2
• Если нужна защита от случайного включения - комбинируйте эту розетку с автоматическим выключателем 16А
• При замене старой розетки - убедитесь, что новый корпус точно совпадает по размерам и типу крепления
