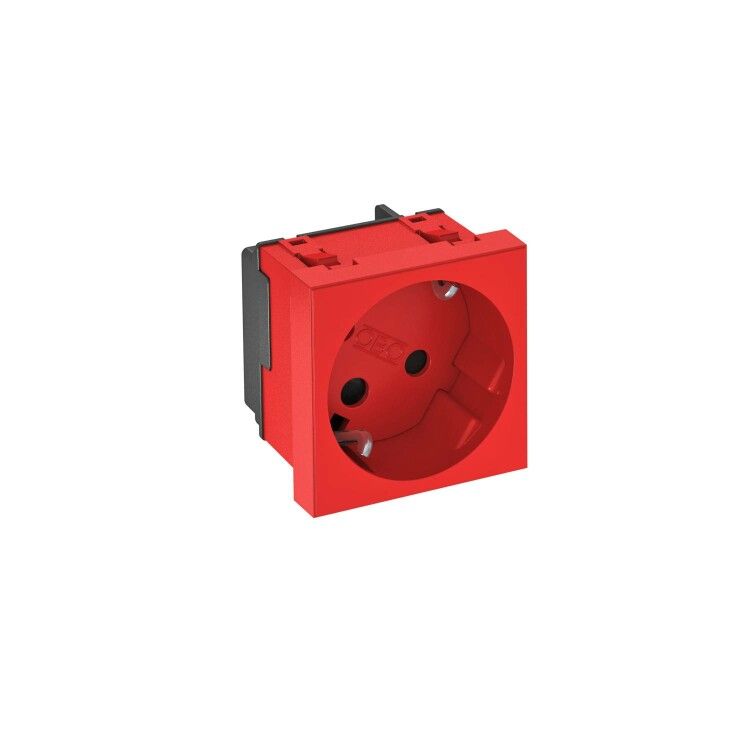

Розетка одинарная 33° с з/к, кодом, 250 В, 16A (красный) (STD-D3K SRO1) | 6120302 OBO Bettermann

Розетка одинарная 16А 250В с заземляющим контактом со шторками 33°, красный от OBO BETTERMANN (артикул std-d3k sro1) предназначена для безопасного подключения бытовых и промышленных устройств в закрытых электромонтажных системах. Отличается механической блокировкой через кодировочный ключ и повышенной защитой от случайного доступа.

Назначение и область применения

Розетка одинарная 16А 250В с заземляющим контактом со шторками 33°, красный используется там, где требуется исключить случайное подключение оборудования - например, в производственных помещениях, мастерских, медицинских учреждениях или на объектах с высокими требованиями к безопасности. Применяется только совместно с кодировочным ключом CST-STD (артикул 6120797). Подходит для установки в кабель-каналы и внутренние коробки. Не предназначена для открытого монтажа или улицы.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Количество фаз: 1
• Количество розеток: 1
• Заземление: есть (2К+З)
• Шторки: автоматические, предотвращают доступ к контактам
• Степень защиты IP: IP20 (защита от пальцев, но не от воды и пыли)
• Материал корпуса: пластик, без галогенов
• Цвет: красный, матовая поверхность
• Габариты: 45×45×42 мм
• Модульное исполнение: да - совместима с DIN-рейкой и стандартными коробками
• Способ подключения: разъемные клеммы, соответствие ГОСТ Р 51322.1-2001 / МЭК 60884-1:2006
• Крепление: на защелках, без винтов
• Центральная вставка: есть - обеспечивает точную фиксацию механизма

Совместимость и монтаж

Розетка одинарная 16А 250В с заземляющим контактом со шторками 33°, красный (std-d3k sro1) устанавливается только в стандартные внутренние монтажные коробки глубиной не менее 42 мм. Крепится на защелки - не требует винтов. Для работы необходим кодировочный ключ CST-STD (артикул 6120797): без него розетка не будет работать даже при правильном подключении проводов. Совместима с кабель-каналами, имеющими модульный формат 45×45 мм. Установка возможна только после монтажа ключа в распределительную коробку.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1:2006 и российскому ГОСТ Р 51322.1-2001. Защитные шторки предотвращают попадание посторонних предметов в контакты. Наличие заземляющего контакта обеспечивает безопасность при работе с металлическими корпусами приборов. Материал корпуса не содержит галогенов - снижает выделение токсичных веществ при перегреве. IP20 позволяет использовать только во внутрипомещенческих условиях.

Преимущества

• Автоматическая блокировка через кодировочный ключ - исключает неквалифицированное использование
• Разъемные клеммы - позволяют быстро и надежно подключить жилы без инструментов
• Модульный дизайн - легко интегрируется в существующие системы управления
• Матовый красный цвет - повышает визуальную заметность и удобство идентификации
• Отсутствие галогенов - экологически безопасный материал
• Фиксация на защелках - ускоряет замену и обслуживание

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Обязательно наличие кодировочного ключа CST-STD; без него розетка не функционирует
• Не подходит для подключения мощных устройств свыше 16 А (например, электрокотлы, сварочные аппараты)
• Не допускается установка в местах с постоянным воздействием химических сред или агрессивных паров
• Не рекомендуется для частого извлечения/вставления вилок - механизм шторок рассчитан на длительную эксплуатацию, но не на интенсивное использование

Примеры использования

• Производственные участки: розетки для станков, где доступ ограничен только обслуживающему персоналу
• Лаборатории и медцентры: контроль доступа к оборудованию с чувствительной электроникой
• Объекты с высокой проходимостью: школы, детские учреждения - предотвращение доступа детей к розеткам
• Системы управления: интеграция в сборочные линии с контролируемыми зонами питания

Практические советы

• Перед монтажом проверьте, что установлен кодировочный ключ CST-STD - без него розетка не включится
• При подключении используйте провода сечением до 2,5 мм2 - оптимально для 16 А
• Убедитесь, что глубина монтажной коробки ≥42 мм - иначе механизм не войдет
• Не используйте розетку в качестве временного решения - она предназначена для постоянной установки
• При необходимости замены - отключите питание, отожмите защелки и извлеките механизм целостно
• Цвет красный - сигнал опасности или специального режима; используйте для выделения критичных точек питания
