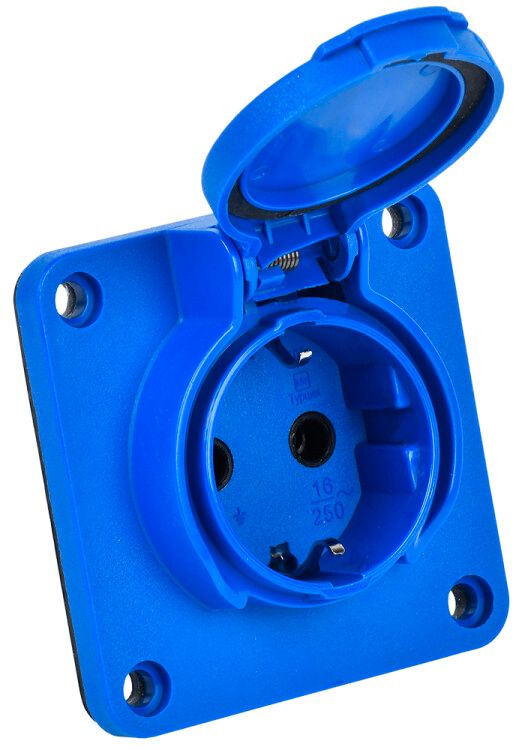

Розетка панельная MAGNUM 2P+PE 16А IP54 РП17-3 увел. фланец с защ. крышкой заземл. син. IEK PSN71-016-3-4-54-K07

Панельная розетка IEK (ИЭК) РП17-3 - это надёжное устройство для подключения мощного оборудования в условиях повышенной запылённости и влажности. Синий корпус, степень защиты IP54 и стандартная схема SCHUKO делают её подходящим решением для промышленных объектов, стройплощадок и мест с жесткими условиями эксплуатации.

Назначение и область применения

Розетка РП17-3 предназначена для подключения стационарного и переносного электрооборудования к сети переменного тока 230 В, 50/60 Гц. Она используется там, где требуется безопасное и долговечное соединение с заземлением - на производстве, в мастерских, на стройках, в торговых павильонах, на передвижных установках и в других помещениях с высокой нагрузкой и риском попадания пыли или брызг воды.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,68 кВт при 230 В
• Напряжение: 230 В - совместима с сетями стандарта Европы и стран СНГ
• Количество полюсов: 2P+PE - два фазных контакта + заземление
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Диапазон сечений провода: 1,5–2,5 мм2 - оптимально для медных кабелей типичной промышленной проводки
• Степень защиты: IP54 - защищает от пыли (не полностью герметично, но препятствует оседанию вредного количества) и брызгам воды из любого направления
• Цвет корпуса: синий - визуально отличается от обычных белых розеток, удобен для маркировки цепей
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток
• Ориентация подключения: прямолинейная - кабель вводится прямо, без изгиба, снижает механическую нагрузку
• Ориентация заземляющего контакта: 6 часов - соответствует стандарту SCHUKO, совместима с большинством европейских вилок
• Габариты: 75×75 мм - компактный формат для плотной установки на панелях
• Срок службы: 15 лет - рассчитана на длительную работу в интенсивном режиме

Совместимость и монтаж

Розетка РП17-3 монтируется в панели, щит или стеновой проём через круглое отверстие диаметром 75 мм. Крепление осуществляется с помощью штатных зажимов на задней части корпуса. Для подключения используйте провода сечением 1,5–2,5 мм2 - более тонкий провод не обеспечит нужную механическую прочность, а более толстый не войдёт в клемму. Убедитесь, что винты затянуты равномерно - слабый контакт вызывает нагрев, перегрузка - выход из строя. Подключите заземляющий проводник обязательно - это требование безопасности.

Безопасность и стандарты

Розетка РП17-3 соответствует требованиям к розеткам типа SCHUKO (EN 50075, IEC 60906-1). Наличие заземления (PE) и степени защиты IP54 повышает уровень безопасности при работе с оборудованием, которое может иметь металлический корпус. Применение в условиях с возможностью попадания влаги и пыли снижает риск поражения током и возгорания.

Преимущества

• Усиленная конструкция корпуса - выдерживает частые подключения/отключения
• Синий цвет - позволяет легко идентифицировать цепи в распределительных щитах
• Прямолинейный ввод кабеля - минимизирует изгиб и износ жил
• Высокая степень защиты IP54 - работает в сырых, пыльных средах, где обычная розетка выйдет из строя
• Совместимость с широким спектром вилок SCHUKO - универсальное решение для импортного и отечественного оборудования

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать в условиях температур ниже -25C - материал корпуса теряет эластичность
• Не подходит для подключения оборудования с током выше 16 А - превышение нагрузки приведёт к перегреву и деформации клемм
• Не имеет автоматического отключения - не заменяет УЗО или автоматический выключатель

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Электропитание насосов, компрессоров и конвейеров в цехах
• Розетка для временной подачи питания на световые установки на открытых площадках
• Обеспечение электропитанием переносных инструментов (дрели, болгарки) в мастерской
• Установка в щитах на складах и логистических комплексах для обслуживания грузового оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 1,5–2,5 мм2 - чтобы избежать плохого контакта
• При установке в металлический щит убедитесь, что корпус розетки не соприкасается с токоведущими элементами
• Для многократного использования в условиях вибраций (например, на станках) дополнительно закрепите кабель хомутиком
• Не используйте адаптеры или тройники - они нарушают целостность системы защиты и увеличивают риск перегрузки
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно в условиях высокой влажности или пыли
• РП17-3 - часть серии MAGNUM; при необходимости замены лучше выбирать аналогичную модель из этой же серии для сохранения унифицированной системы
