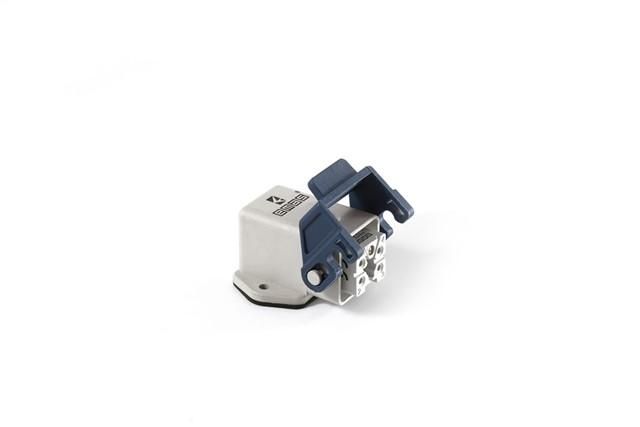

Розетка пластмассовая угловая 5п 10А EMAS EBP05PE41

Розетка пластмассовая угловая 5 полюсов 10А IP65 с нижним вводом PG 11 от бренда EMAS (артикул ebp05pe41) - это промышленный соединитель, рассчитанный на надёжное подключение переносного оборудования в сложных условиях: пыль, влага, механические нагрузки. Подходит для постоянной и временной сети на объектах строительства, производства и ремонта.

Назначение и область применения

Розетка ebp05pe41 используется там, где требуется защищённое и устойчивое подключение электроприборов. Применяется в:

• промышленном оборудовании - станках, конвейерах, сварочных аппаратах;
• строительных площадках - для питания переносных светильников, инструментов;
• временных энергоустановках - выставочные залы, мероприятия, аварийные системы;
• комплектных щитах и распределительных устройствах.

Угловая форма позволяет удобно размещать кабель, снижает риск его перегиба. Пятиполюсная схема (4P+PE) обеспечивает заземление, что важно для безопасности при работе с мощным оборудованием.

Технические характеристики

• Номинальный ток: 10 А (максимум до 16 А)
• Номинальное напряжение: 250–400 В переменного тока
• Импульсное напряжение: 6 кВ - способна выдерживать кратковременные скачки
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Рабочая температура: от –40 C до +125 C - работает в экстремальных климатических условиях
• Ресурс коммутаций: минимум 1 млн циклов - долговечность для частых подключений
• Сопротивление изоляции: ≥10 МОм - высокая изоляция между контактами
• Класс воспламеняемости: V0 - материал самозагасающий, не распространяет пламя
• Ввод кабеля: PG 11 - подходит для кабелей с внешним диаметром ~9–12 мм
• Количество контактов: 4 фазы + заземление (5 полюсов)

Совместимость и монтаж

Розетка EMAS ebp05pe41 совместима с любыми штепсельными вилками стандарта, соответствующего 4P+PE и номиналом до 16 А. Для установки:

• Закрепите корпус на стене, панели или щите через монтажные отверстия.
• Подведите кабель через нижний ввод PG 11 - затяните герметизирующее кольцо, чтобы сохранить степень защиты IP65.
• Подключите провода к клеммам: L1, L2, L3, N, PE - соблюдайте цветовую маркировку.
• Зафиксируйте крышку двойной ручкой с роликами - она легко открывается и плотно закрывается.

Не используйте силовые инструменты при затяжке - достаточно ручного усилия. Перегрузка винтов может повредить резьбу в корпусе.

Безопасность и стандарты

Розетка ebp05pe41 соответствует требованиям стандарта TS EN, который гармонизирован с европейскими нормами IEC/EN 60309. Обеспечивает:

• защиту от случайного прикосновения к токоведущим частям;
• надёжную изоляцию даже при повышенной влажности;
• устойчивость к возгоранию благодаря классу горючести V0.

Электростатическое покрытие корпуса предотвращает накопление статического заряда, что особенно важно в средах с взрывоопасными веществами.

Преимущества

• Высокая герметичность IP65 - работает в сырых, пыльных и открытых помещениях.
• Долгий срок службы - 1 млн циклов включения/выключения.
• Удобный монтаж - фиксация винтом, быстрая сборка без специнструментов.
• Модульная конструкция - можно менять внутренние элементы без замены всего корпуса.
• Работа при экстремальных температурах - от мороза до жары.
• Сдвоенные ручки с роликами - легче открывать и закрывать, даже в перчатках.

Ограничения применения

• Не предназначен для подключения устройств с током выше 16 А - возможен перегрев и выход из строя.
• Не следует использовать в средах с постоянным погружением в воду - IP65 не гарантирует длительное погружение, только защиту от струй.
• Не рекомендовано применение в местах с химически активными парами (например, кислоты, растворители) - материал корпуса не устойчив ко всем агрессивным средам.
• Кабель с внешним диаметром меньше 9 мм или больше 12 мм требует дополнительной герметизации - ввод PG 11 не всегда плотно фиксирует слишком тонкий или толстый кабель.

Примеры использования

• На стройплощадке - питание перфоратора, болгарки, освещения в контейнере.
• На заводе - подключение мобильного сварочного аппарата к распределительному щиту.
• На складе - временное подключение насоса или вентилятора во время обслуживания.
• В медицинском пункте - обеспечение безопасного питания портативного диагностического оборудования.

Практические советы

• Перед первым использованием проверьте герметичность ввода - протяните кабель и попробуйте продуть воздух через него; если есть утечка - замените уплотнительное кольцо.
• При монтаже в металлические конструкции обязательно выполните дополнительное заземление корпуса.
• Не допускайте намокания розетки перед установкой - даже при IP65 влага внутри может вызвать коррозию контактов.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление снижает проводимость.
• Выбирайте кабель с медными жилами и хорошей изоляцией - алюминий и некачественная изоляция увеличивают риск нагрева.
