Розетка PRIMER 45град. с заземл. защ. шторки винт. зажим РКС-20-32-П-45 красн. IEK PR-KK40D-RSZH-2-2-45-K04

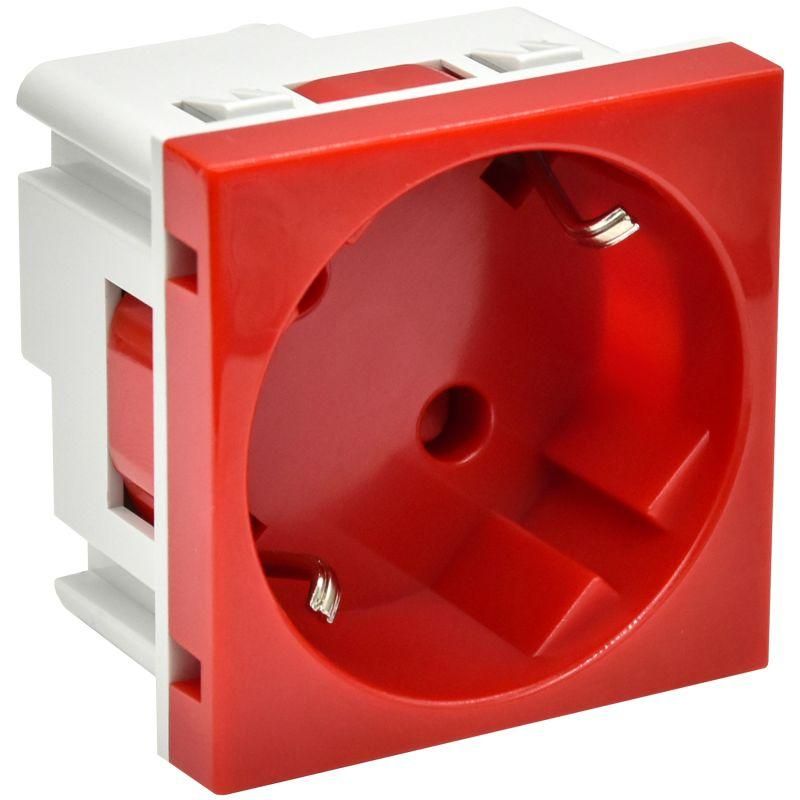

Розетка 45 градусов с заземляющим контактом и защитной шторкой, РКС-20-32-П-45, красная - это компактное модульное устройство от IEK (ИЭК) серии PRIMER, предназначенное для удобного подключения бытовых и профессиональных приборов в местах с ограниченным доступом, где стандартная вертикальная установка невозможна.

Назначение и область применения

Розетка 45 градусов с заземляющим контактом и защитной шторкой, РКС-20-32-П-45, красная используется там, где требуется подключить оборудование под углом - например, возле стен, в углах помещений, внутри кабель-каналов или на напольных лючках. Подходит для работы с приборами мощностью до 3,7 кВт (при 16 А и 230 В): перфораторы, сварочные аппараты, насосы, станки, осветительные устройства. Устанавливается в системах открытого монтажа, таких как коробки КМКУ, или в модульных кабель-каналах.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество розеток: 1
• Заземление: есть (третьий контакт)
• Защитные шторки: да (предотвращают случайное попадание предметов)
• Способ присоединения: винтовые клеммы (надёжное соединение с медными проводами)
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Габариты: 45×45×40,3 мм
• Количество модулей: 2 (соответствует стандартному модулю 45×22,5 мм × 2)
• Цвет: красный
• Поверхность: блестящая
• Крепление: разборное (для сборки в блоки)
• Способ монтажа: в кабель-канал
• Маркировка: отсутствует

Совместимость и монтаж

Розетка 45 градусов с заземляющим контактом и защитной шторкой, РКС-20-32-П-45, красная совместима с любыми модульными элементами серии PRIMER и другими изделиями, соответствующими стандарту 45×22,5 мм. Монтируется в кабель-каналы, розеточные блоки или коробки КМКУ. Для установки необходимо:

• Подготовить место в канале, вырезав отверстие под корпус 45×45 мм;
• Заправить провода (фаза, ноль, земля) через заднюю часть розетки;
• Закрепить провода винтовыми клеммами (зажимать плотно, без повреждения жил);
• Вставить розетку в направляющие и защёлкнуть её - она фиксируется механически без дополнительных креплений.

Внимание: не используйте розетку в условиях повышенной влажности или на улице - IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

Розетка 45 градусов с заземляющим контактом и защитной шторкой, РКС-20-32-П-45, красная соответствует требованиям безопасности для внутренней установки в помещениях. Защитные шторки предотвращают включение металлических предметов в один из контактов, что снижает риск поражения током. Наличие заземляющего контакта позволяет безопасно использовать устройства класса I. Соответствие стандартам: ГОСТ Р 50030.2, ГОСТ Р 50571.5.51.

Преимущества

• Угол 45° позволяет легко подключать приборы, не занимая лишнее пространство перед розеткой - особенно удобно в тесных нишах.
• Винтовые клеммы обеспечивают надёжную фиксацию проводов даже при длительной нагрузке - не требуют периодической подтяжки.
• Защитные шторки увеличивают безопасность в домах с детьми и в общественных местах.
• Красный цвет визуально выделяет розетку - удобно для обозначения цепей питания оборудования.
• Модульная конструкция позволяет комбинировать с выключателями, USB-розетками и другими элементами серии PRIMER в одном блоке.

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, улица) - степень защиты IP20 недостаточна.
• Не рекомендовано использование в средах с высоким уровнем пыли - пыль может попасть в механизм шторок и забить контакты.
• Не подходит для подключения устройств с током выше 16 А - возможен перегрев и выход из строя.
• Не имеет индикации включения - нельзя определить, находится ли розетка под напряжением визуально.

Примеры использования

• На производстве: подключение пневматических инструментов вдоль конвейера, установленных в кабель-канале под столом.
• В мастерской: питание перфоратора или болгарки в углу комнаты, где невозможно установить обычную розетку.
• В офисе: организация точки питания для принтера или зарядки ноутбука в нише между стеной и мебелью.
• В квартире: розетка в углу кухни для подключения микроволновой печи, чтобы шнур не торчал в проходе.

Практические советы

• Перед монтажом проверьте, что проводка рассчитана на 16 А - используйте кабель сечением не менее 2,5 мм2.
• При подключении винтовых клемм не затягивайте слишком сильно - можно повредить медную жилу.
• Если розетка устанавливается в блоке с несколькими элементами, соблюдайте порядок: сначала монтируйте все модули, затем закрывайте крышку.
• При замене старой розетки - убедитесь, что новый корпус РКС-20-32-П-45, красная точно совпадает по размерам (45×45 мм) и типу крепления.
• Для долговечности не вставляйте и не вытаскивайте вилку с усилием - это может деформировать шторки и контакты.
