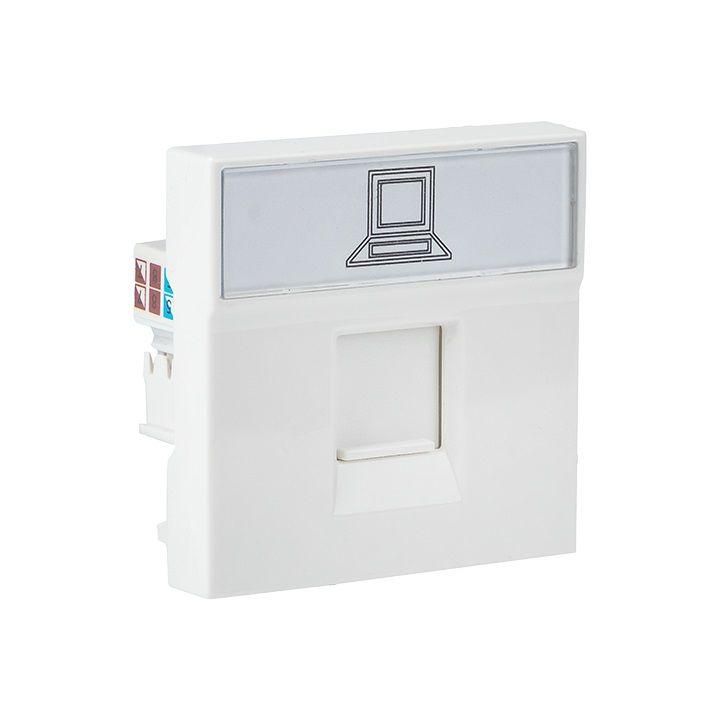

Розетка RJ45 PROxima кат. 6, 2 модуля, IP20 EKF E2MK016-135-10

Розетка RJ45 категории 6, 2 модуля от EKF в серии PROxima - это модульное устройство для организации точек подключения сетевого оборудования в напольных лючках и кабельных каналах. Устройство совмещает высокую плотность размещения (два модуля в одном посте) с надежным внутренним монтажом и соответствует требованиям категории 6 для передачи данных на скорости до 1 Гбит/с.

Назначение и область применения

Розетка RJ45 категории 6, 2 модуля предназначена для установки в системах распределения данных внутри зданий - офисах, центрах обработки данных, учебных заведениях и промышленных объектах. Подходит для монтажа в напольные лючки C-Line и парапетные кабельные каналы C-Line. Обеспечивает подключение Ethernet-устройств через два независимых порта RJ45. Несмотря на указание типа разъема RJ11 в характеристиках, изделие физически и функционально выполнено под стандарт RJ45 (8P8C), что позволяет использовать его для сети 10/100/1000 Мбит/с.

Технические характеристики

• Категория: Cat 6 - обеспечивает пропускную способность до 250 МГц и поддержку Gigabit Ethernet
• Количество модулей: 2 - позволяют установить две точки подключения в один пост
• Тип разъема: RJ45 (8P8C) - совместим со всеми стандартными Ethernet-кабелями
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли; подходит только для внутреннего монтажа
• Материал корпуса: термопласт - устойчив к механическим нагрузкам, не содержит галогенов
• Цвет: белый - сочетается с большинством интерьерных решений
• Направление выхода кабеля: прямолинейное - удобно для вертикальной прокладки в полу или стене
• Этикетка: с полем для надписи - позволяет помечать каждую точку подключения
• Крепление: защелкивание - быстрая фиксация в монтажной коробке без инструментов

Совместимость и монтаж

Розетка RJ45 категории 6, 2 модуля совместима исключительно с монтажными коробками серии C-Line от EKF. Монтаж выполняется методом защелкивания - механизм просто вставляется в пост до щелчка. Для работы требуется предварительная подготовка: в коробке должны быть вырезаны отверстия под кабели, а провода подводятся из-под пола или из кабельного канала. Кабель обжимается на контакты механизма с помощью кримпера и фиксируется винтовой зажимной системой. Не требует дополнительных крепежей - все элементы уже встроены в механизм.

Безопасность и стандарты

Изделие соответствует требованиям EN 50173-1 (инфраструктура телекоммуникаций) и имеет сертификацию на соответствие категории 6. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. IP20 гарантирует безопасность при использовании в закрытых помещениях, но не допускает применение во влажных средах, на улице или в местах с возможностью попадания жидкостей.

Преимущества

• Высокая плотность: два порта в одном посте экономят место в ограниченном пространстве
• Удобный монтаж: защелкивание исключает необходимость в шуруповерте или болтах
• Четкая маркировка: этикетка с полем для записи упрощает обслуживание и диагностику сети
• Совместимость с экологичными решениями: материалы без галогенов подходят для современных норм безопасности
• Поддержка высоких скоростей: категория 6 обеспечивает стабильную работу с оборудованием 1 Gbps

Ограничения применения

• Не предназначен для открытого монтажа - только внутренняя установка в коробки C-Line
• IP20 не защищает от влаги, пыли и внешних воздействий - запрещено использование в цехах, на улице, в туалетах и других сырых зонах
• Не поддерживает PoE+ или PoE++ - для питания устройств свыше 15,4 Вт требуется отдельный источник
• Запрещено использовать с разъемами RJ11/RJ12 - физические контакты несовместимы, хотя форма разъема может показаться похожей

Примеры использования

• Офисные рабочие места - подключение ПК, телефонов, принтеров
• Образовательные учреждения - точки доступа в классах и лабораториях
• Производственные участки - подключение контроллеров, HMI-панелей, датчиков
• Центры сбора данных - организация коммутационных панелей в напольных лючках

Практические советы

• Перед монтажом проверьте, чтобы кабель был Category 6 или выше - использование более слабого кабеля снизит эффективность всей системы
• При обжиме кабеля соблюдайте цветовую последовательность T568B - это стандарт для большинства сетей в России
• Учитывайте посадочный диаметр коробки C-Line - не используйте другие модели, даже если они кажутся аналогичными
• Не перегружайте пост: два модуля - максимум. Добавление третьего устройства невозможно без замены основания
• При необходимости маркировки пишите четко и устойчивыми чернилами - поле на этикетке рассчитано на долгосрочное сохранение информации
