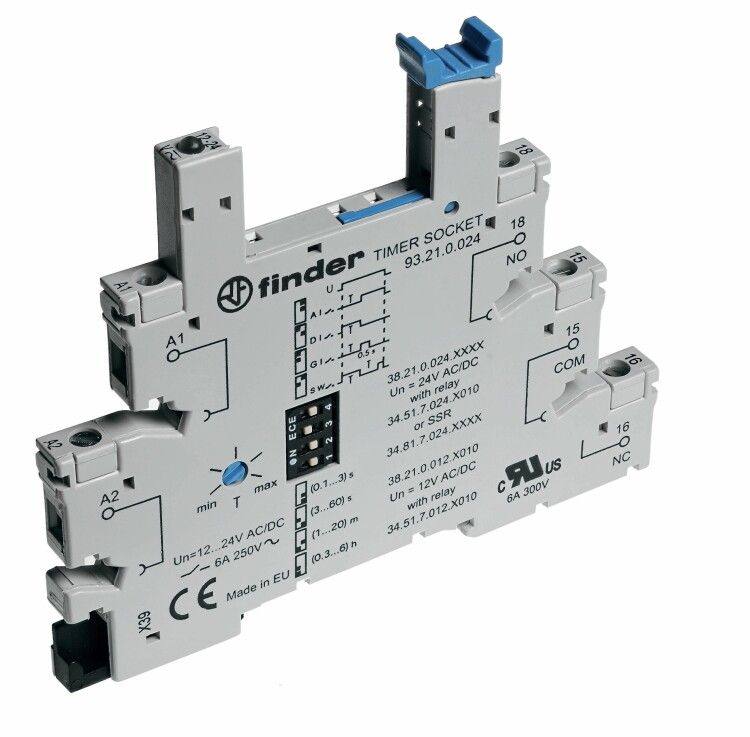

Розетка с винтовыми клеммами (с зажимной клетью) для реле 34 серии, встроенный таймер мультифункциональный (AI, DI, GI, SW), регулировка времени 0.1с…6ч, питание 24В АС/DC, в комплекте пластиковая клипса, опции: LED - 93.21.0.024 FINDER 93210024

Розетка с винтовыми клеммами для реле серии 34 со встроенным мультифункциональным таймером (AI, DI, GI, SW), регулировка времени 0.1с…6ч, питание 24В AC/DC - это компактное устройство, сочетающее функции розетки для реле и программируемого таймера. Бренд Finder, артикул 93210024, предназначен для автоматизации процессов на DIN-рейке в условиях широкого диапазона температур и напряжений.

Назначение и область применения

Эта розетка используется для управления нагрузками через встроенную систему тайминга. Она заменяет отдельные модули таймера и реле, уменьшая количество элементов в щите. Подходит для задач, где требуется точная задержка включения или выключения: запуск оборудования после паузы, циклическая работа насосов, управление освещением, контроль работы вентиляторов или конвейеров. Устройство работает в промышленной автоматике, системах HVAC, пищевой и фармацевтической промышленности.

Технические характеристики

• Напряжение питания: 24 В переменного или постоянного тока (AC/DC)
• Коммутируемый ток: до 6 А
• Номинальный рабочий ток: 6 А
• Количество контактов: 5 (включает входы, выходы и питание)
• Диапазон регулировки времени: от 0,1 секунды до 6 часов
• Тип подключения: винтовые клеммы
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работа при температуре от -40C до +70C)
• Материал корпуса: пластик, цвет - синий
• Габариты: модульное исполнение, совместимо с типовой конструкцией реле серии 34
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка совместима с реле серии 34 от Finder - её можно использовать как основу для быстрого монтажа этих реле. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Клеммы обеспечивают надёжное винтовое соединение с проводами сечением до 2,5 мм2. Для подключения используйте изолированные наконечники, чтобы предотвратить перегрев и ослабление контакта. Обязательно проверьте полярность при использовании постоянного тока - хотя устройство работает на AC/DC, некорректное подключение может повлиять на работу таймера.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые гарантируют надёжность коммутационных устройств в промышленных системах. Степень защиты IP20 позволяет применять устройство только внутри закрытых шкафов - не предназначено для открытой установки или влажных сред. Наличие сертификатов подтверждает соответствие требованиям к электробезопасности и долговечности.

Преимущества

• Объединяет функции розетки и таймера - экономит место в распределительном щите
• Поддерживает широкий диапазон временных интервалов - от долей секунд до нескольких часов
• Работает как на переменном, так и на постоянном токе - универсальность для различных систем
• Высокая стойкость к температурным колебаниям - подходит для холодных и жарких помещений
• Винтовые клеммы обеспечивают прочное соединение без необходимости специальных инструментов

Ограничения применения

• Не допускается использование вне защищённых шкафов - IP20 не обеспечивает защиту от пыли и влаги
• Максимальный коммутируемый ток - 6 А; нельзя использовать для мощных нагревателей, двигателей свыше 1,5 кВт
• Не имеет визуального индикационного света - состояние таймера определяется по работе нагрузки
• Настройка времени требует доступа к клеммам - невозможно изменить время без отключения питания
• Не поддерживает внешние сигналы (например, от PLC); все функции реализованы автономно

Примеры использования

• Запуск вентилятора через 30 секунд после включения станка
• Автоматическое отключение подачи воды через 2 минуты после срабатывания датчика уровня
• Циклическое включение освещения в зоне обслуживания каждые 15 минут
• Задержка старта конвейера после завершения предыдущего цикла
• Функция “запаздывающего выключения” для охлаждения двигателя после остановки

Практические советы

• При подборе аналога учитывайте посадочные габариты - розетка рассчитана именно на реле серии 34, другие модели могут не войти
• Для длительной работы в условиях высокой вибрации рекомендуется дополнительно затянуть винты клемм
• Частота срабатывания таймера не указана - не применяйте в системах с более чем 1000 циклов в час
• Проверяйте целостность изоляции перед первым включением, особенно при использовании в сыром воздухе
• Артикул 93210024 - единственный номер для заказа; 93.21.0.024 - внутреннее обозначение производителя, не используйте его в заявках
