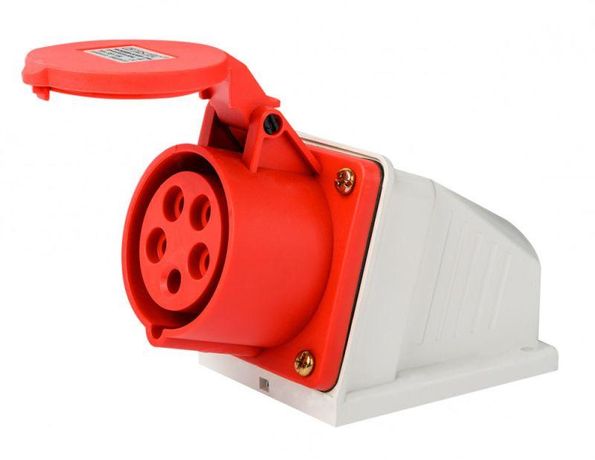

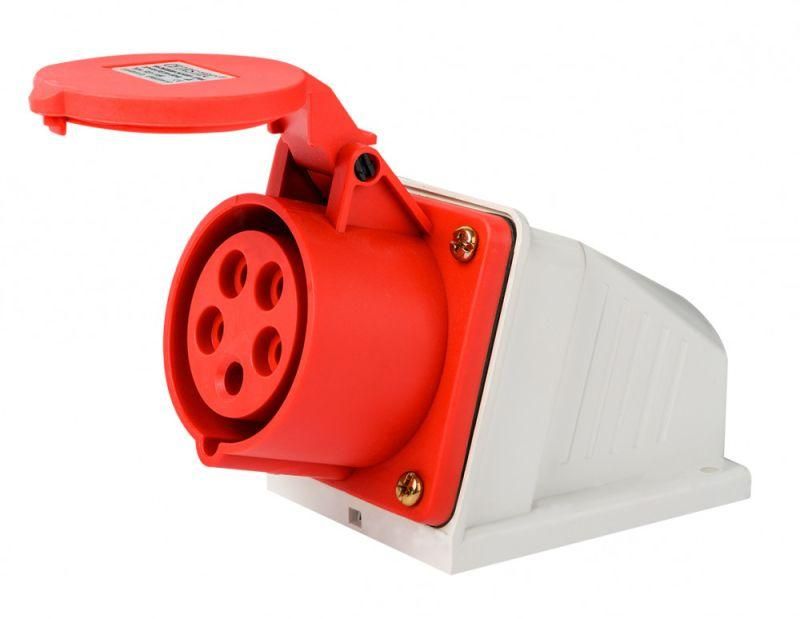

Розетка стационарная 3Р+РЕ+N 32А 380В IP44 РС-103 DEKraft 26195DEK APC

Розетка стационарная 3P+PE+N 32A 380V IP44 РС-103 от DEKraft - надёжное соединение для трёхфазной сети с заземлением, предназначенная для постоянного или временного подключения мощного оборудования на промышленных объектах. Артикул 26195dek соответствует серии РС-103 и обеспечивает совместимость с стандартными штепселями CEE 125.

Назначение и область применения

Розетка стационарная 3P+PE+N 32A 380V IP44 РС-103 используется там, где требуется безопасное и прочное подключение трёхфазного оборудования с нулём и заземлением. Подходит для питания станков, сварочных аппаратов, насосов, компрессоров и других устройств мощностью до 22 кВт при напряжении 400 В.

Основные области применения:

• строительные и монтажные площадки
• заводские цеха и производственные линии
• энергетические объекты и подстанции
• аэропорты, железнодорожные и морские терминалы
• станции быстрой зарядки электромобилей
• сельскохозяйственные предприятия с мобильным оборудованием

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 22 кВт при 400 В
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В)
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный проводник (PE)
• Степень защиты: IP44 - защищена от брызг воды и частиц крупнее 1 мм (пыль не попадает внутрь полностью, но частички могут проникнуть без вреда для работы)
• Положение заземляющего контакта: внизу (6 часов) - стандартизированное расположение для совместимости с вилками CEE 125
• Тип установки: открытая - монтируется на стену или щит без необходимости углубления
• Тип подключения: винтовые клеммы - возможность подключения медных жил сечением до 6 мм2
• Материал корпуса: полиамид - высокопрочный, огнестойкий пластик с антикоррозийными свойствами
• Код стандарта: CEE 125 - международный формат для промышленных разъёмов

Совместимость и монтаж

Розетка РС-103 совместима с любыми вилками стандарта CEE 125 (например, IEC 60309). Для правильного подключения важно соблюдать порядок фаз и правильно закрепить провода в клеммах.

Установка:

• Фиксируется на поверхности с помощью четырёх крепёжных отверстий в корпусе
• Подводящие провода зачищаются на 8–10 мм и затягиваются винтами до плотного контакта - перегрев возможен при слабом зажиме
• Заземление (PE) обязательно подключается - отказ от этого нарушает требования безопасности
• Не рекомендуется использовать в местах с постоянным воздействием струй воды или погружением в жидкость - IP44 не обеспечивает герметичность при давлении

Безопасность и стандарты

Розетка РС-103 соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Конструкция исключает случайное отсоединение благодаря защёлкам, которые фиксируют вилку после вставки.

Корпус изготовлен из самозатухающего полиамида, что снижает риск распространения пламени при перегрузке. Максимальное число циклов включения/выключения - 50 000, что гарантирует долгую службу даже при ежедневном использовании.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и вибрацию на производстве
• Устойчивость к УФ-излучению - не теряет цвет и прочность при длительном воздействии солнца
• Защитная защёлка предотвращает самопроизвольное отключение - особенно важно на движущихся участках
• Лёгкий доступ к клеммам - обслуживание и замена проводов выполняются без демонтажа устройства
• Цветовая маркировка согласно стандарту - белый корпус для 400 В, легко отличить от других типов

Ограничения применения

• Не предназначена для использования внутри помещений с повышенной влажностью (бассейны, парилки, холодильные камеры)
• Не допускается применение в средах с агрессивными химическими веществами - масла, растворители, кислоты могут повредить пластик
• Не работает при температуре ниже –25 C и выше +60 C - выход за диапазон снижает срок службы
• Не следует использовать с удлинителями или переходниками, нарушающими целостность системы PE/N/L
• Не подходит для однофазных сетей 220 В - требует именно трёхфазного подключения

Примеры использования

• На стройплощадке - питание переносного бетономешалки через вилку CEE 125
• На автосервисе - подключение сварочного аппарата с заземлением
• На заправке электрокаров - розетка РС-103 как часть стационарной зарядной точки
• На складе - питание грузоподъёмника с трёхфазным двигателем
• На ферме - временное подключение насоса для орошения во время ремонта основной линии

Практические советы

• Перед первым подключением проверьте соответствие напряжения сети (не более 415 В) и наличие заземления
• При монтаже используйте кабели с медными жилами - алюминий не рекомендован из-за риска окисления и плохого контакта
• Проверяйте состояние контактных групп каждые 6 месяцев - при нагреве или потемнении контактов замените розетку
• При работе в условиях пыли регулярно протирайте входное отверстие - даже IP44 не защищает от накопления грязи в щелях
• Выбирайте место установки так, чтобы розетка была доступна, но не находилась под прямыми струями воды или рядом с источниками тепла
• Артикул 26195dek - единственный номер для заказа оригинальной розетки РС-103 от DEKraft; аналоги могут не иметь сертификатов и гарантированную долговечность
