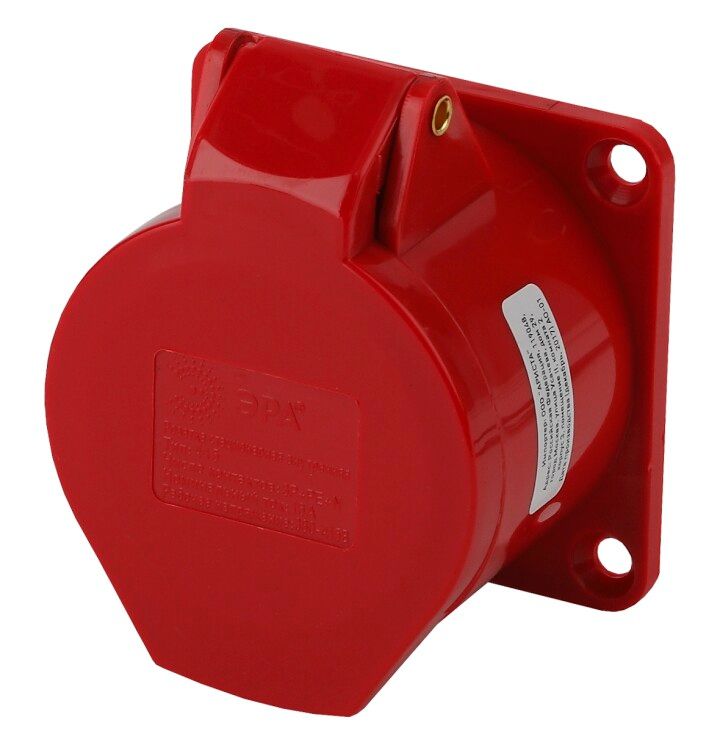

Розетка стационарная внутренняя 415 R(IN)-16-3P-PE-N-IP44 16А 380В IP44 ЭРА Б0032869

Розетка стационарная внутренняя 415 3Р+РЕ+N 16А 380В IP44 (20/120/1440) R(IN)-16-3P-PE-N-IP44 - это надёжная силовая розетка стандарта CEE для постоянной установки в помещениях, где требуется подключение трёхфазного оборудования с заземлением. Произведена брендом ЭРА, артикул б0032869, соответствует требованиям промышленной эксплуатации.

Назначение и область применения

Розетка стационарная внутренняя 415 3Р+РЕ+N 16А 380В IP44 (20/120/1440) R(IN)-16-3P-PE-N-IP44 предназначена для подключения трёхфазных потребителей с рабочим напряжением до 380 В и током до 16 А. Подходит для стационарной установки внутри помещений: цехов, мастерских, на производственных линиях, в системах вентиляции, насосных станциях и других объектах с высокой степенью механической нагрузки.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 380 В
• Частота: 50 Гц
• Количество полюсов: 5 (три фазы L1, L2, L3 + ноль N + заземление PE)
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и брызг воды со всех направлений
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Тип изделия: силовая розетка стандарта CEE (IEC 60309)
• Материал корпуса: полиамид PA6.6 - устойчив к ударным нагрузкам, химическим воздействиям и перепадам температур
• Положение заземляющего контакта: 6 часов - совместимо с большинством штекеров CEE
• Цвет: красный - стандартная расцветка для трёхфазных сетей
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба

Совместимость и монтаж

Розетка стационарная внутренняя 415 3Р+РЕ+N 16А 380В IP44 (20/120/1440) R(IN)-16-3P-PE-N-IP44 совместима с штекерами CEE 3P+E+N 16A/380V. Для монтажа используется стандартная круглая ниша глубиной 60–70 мм. Установка выполняется в стену через предварительно подготовленную коробку. Ввод кабеля осуществляется через заднюю часть корпуса - необходимо обеспечить герметичность входа, особенно при использовании гибких кабелей. Напряжение питания должно быть строго 380 В +-10%, частота 50 Гц. Не допускается использование с однофазными устройствами.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-2 для силовых соединений. Конструкция исключает случайное подключение к другим типам розеток благодаря уникальной форме контактной группы. Корпус выполнен из самозатухающего материала PA6.6, что снижает риск возгорания при перегрузках. Соответствие IP44 позволяет использовать розетку в условиях повышенной влажности, но не во влажных и запылённых открытых площадках.

Преимущества

• Высокая прочность корпуса из полиамида - выдерживает механические удары и вибрацию
• Удобные винтовые клеммы - позволяют плотно закрепить провода любого сечения
• Фиксированное положение заземления (6 ч.) - гарантирует правильное подключение без ошибок
• Ярко-красный цвет - визуально отличает трёхфазную розетку от однофазных, повышает безопасность
• Совместимость с широким спектром промышленных штекеров CEE

Ограничения применения

• Не предназначен для наружной установки - IP44 недостаточно для прямого воздействия дождя или струй воды
• Запрещено применять в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Не рассчитана на частое подключение/отключение - рекомендовано для постоянного подключения оборудования
• Не подходит для бытовых однофазных сетей 220 В - требует трёхфазного напряжения
• Отсутствует автоматическое отключение - необходимо дополнительно устанавливать УЗО и автоматический выключатель

Примеры использования

• Подключение трёхфазных станков: токарных, фрезерных, сварочных аппаратов
• Промышленные компрессоры и вентиляторы
• Лифты, эскалаторы, конвейеры с трёхфазным двигателем
• Оборудование пищевой промышленности: смесители, мойки, термические печи
• Системы освещения и нагрева в цехах с напряжением 380 В

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля: для 16 А минимум 2,5 мм2 медного провода
• При подключении заземления (PE) используйте отдельный проводник - не заменяйте его нулевым
• После установки протестируйте розетку тестером: убедитесь в отсутствии короткого замыкания между фазами и заземлением
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• При необходимости замены - используйте оригинальные детали от ЭРА, чтобы сохранить степень защиты IP44
• Помните: этот тип розетки - не удлинитель! Он предназначен для жесткой фиксации на стене
