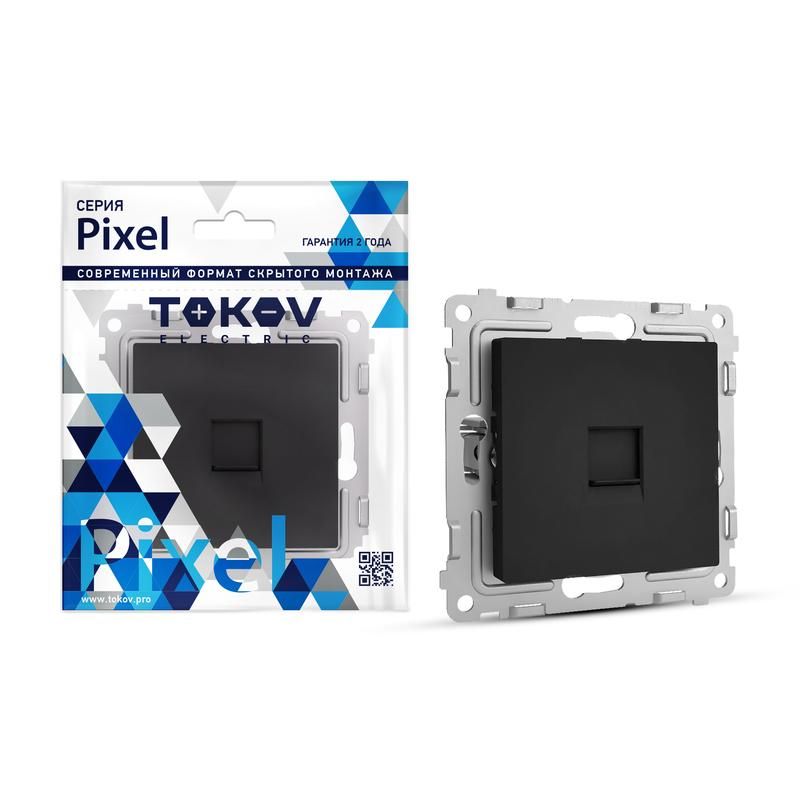

Розетка телефонная 1-м СП Pixel RJ11 механизм карбон TOKOV ELECTRIC TKE-PX-RT1-C14

Розетка телефонная одинарная с механизмом карбон, разъем RJ11 от TOKOV ELECTRIC (артикул tke-px-rt1-c14) предназначена для подключения телефонного оборудования в офисах, жилых домах и на предприятиях. Механизм из карбона обеспечивает долговечность и устойчивость к механическому износу, а экранированный разъем снижает помехи при передаче сигнала.

Назначение и область применения

Розетка используется для подключения аналоговых телефонов, факсов, модемов и других устройств, работающих через интерфейс RJ11. Подходит для внутренней проводки в помещениях с нормальными условиями эксплуатации. Применяется в системах связи офисов, квартир, call-центров и объектов с централизованной АТС.

Технические характеристики

• Тип разъема: RJ11 - стандартный 4-контактный разъём для телефонных линий
• Категория: 5E - соответствует требованиям к передаче сигналов до 100 МГц, обеспечивает стабильную связь даже при высоких уровнях шумов
• Скрытый монтаж: да - устанавливается в стандартную глухую коробку 68×68 мм
• Тип крепления: винтовой - надёжное закрепление в монтажной коробке
• Способ присоединения: зажимной контакт - позволяет быстро зафиксировать провода без пайки
• Экранированные разъемы: да - металлический экран минимизирует влияние внешних ЭМП
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов >12 мм; не предназначена для влажных помещений
• Цвет: карбон - матовый тёмно-серый оттенок, совместим с современным дизайном интерьеров
• Габариты: 71×71×35 мм - компактный формат, легко встраивается в стандартные рамки
• Цветовая маркировка: да - контакты и корпус имеют цветовые метки для быстрой и правильной коммутации

Совместимость и монтаж

Розетка совместима со всеми типами кабелей UTP/STP категории 5e и выше с разъёмом RJ11. Для установки требуется стандартная монтажная коробка с габаритами 68×68 мм. Кабель подключается через зажимные клеммы - достаточно зачистить изоляцию на 8–10 мм и вставить провод до щелчка. Установка выполняется после окончания отделочных работ. Напряжение в линии не более 50 В переменного тока - только для слаботочных систем связи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочного оборудования. Степень защиты IP20 исключает использование в помещениях с повышенной влажностью (ванная, кухня, бассейн). Конструкция не содержит открытых токоведущих частей при установленной лицевой панели. Соответствует ГОСТ Р 50571.22 и IEC 60603-7 для разъёмов связи.

Преимущества

• Экранирование повышает качество связи, особенно в местах с большим количеством электронных устройств
• Механизм из карбона устойчив к трению и многократным подключениям - срок службы выше, чем у обычных пластиковых элементов
• Цветовая маркировка ускоряет монтаж и снижает риск перепутать провода
• Компактные размеры позволяют использовать в плотных распределительных коробках
• Совместимость с сериями Pixel от TOKOV ELECTRIC - единый стиль и стандартизированные крепления

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от воды и пыли
• Не работает с цифровыми телефонами (ISDN, VoIP) без адаптера
• Не рекомендуется для подключения силовых устройств - только слаботочные системы
• Подключение требует соблюдения полярности - неверная схема может вызвать помехи

Примеры использования

• Установка в офисе для подключения стационарных телефонов к АТС
• Подключение факс-машины в деловой комнате
• Монтаж в квартире для работы старого модема или голосового ответчика
• Интеграция в систему видеонаблюдения с функцией двухсторонней связи

Практические советы

• Перед монтажом проверьте, что кабель имеет именно RJ11-разъём - другие типы (RJ45, RJ12) не подходят
• При использовании экранированного кабеля обязательно заземлите экран на стороне распределительной коробки
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу механизма
• Для удобства обслуживания используйте цветовую маркировку: белые провода - к центральным контактам, остальные - по схеме
• При замене розетки убедитесь, что напряжение на линии отключено - хотя это слаботочка, есть риск попасть на импульсы от АТС
