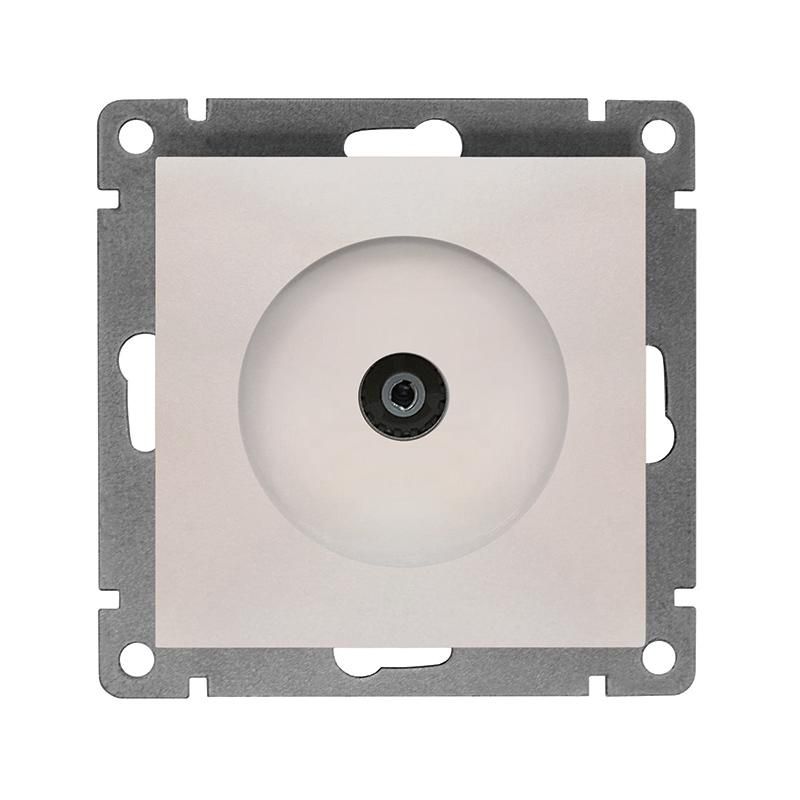

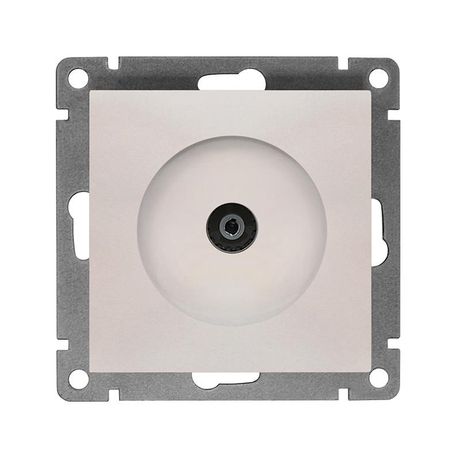

Розетка телевизионная одноместная серия Афина, с/у, тупиковая, 75Ом, ч/д 4-2400Мгц, жемчуг (еврослот) - A0027-OBr Союз

Телевизионная розетка Universal Афина a0027-obr - это одноместная оконечная розетка с импедансом 75 Ом и частотным диапазоном до 2400 МГц, предназначенная для подключения антенного кабеля в скрытых электромонтажных системах. Изделие сочетает надёжную передачу сигнала с эстетичным дизайном серии «Афина», подходящим для современных интерьеров.

Назначение и область применения

Телевизионная розетка Universal Афина a0027-obr используется для подключения коаксиального кабеля (например, RG-6 или аналогичного) от антенны, спутникового приемника или кабельного провайдера к телевизору, приставке или другому устройству с входом F-разъёмом. Это тупиковое (оконечное) решение - сигнал не передаётся дальше, что делает её идеальной для последнего точки подключения в цепи. Подходит для установки в квартирах, офисах, домах с внутренней проводкой.

Технические характеристики

• Импеданс: 75 Ом - соответствует стандарту для телевизионных и спутниковых систем.
• Частотный диапазон: 4–2400 МГц - обеспечивает передачу всех современных цифровых сигналов, включая DVB-T/T2, DVB-S/S2, кабельное ТВ и IPTV.
• Потери при подключении: ≤2.5 дБ - минимальное затухание сигнала, сохраняет качество изображения и звука даже на длинных линиях.
• Способ монтажа: скрытый - устанавливается в подрозетник, совместим со стандартными глубокими корпусами.
• Материал корпуса: АБС-пластик - прочный, устойчивый к механическим воздействиям и перепадам температур.
• Сечение кабеля: 1.0–2.5 мм2 - поддерживает распространённые типы антенного кабеля.
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не предназначена для влажных помещений.
• Рабочий температурный диапазон: +1…+35 C - рекомендовано использование внутри помещений с контролируемым микроклиматом.
• Цвет: жемчужный - матовый оттенок, гармонирует с другими элементами серии «Афина».

Совместимость и монтаж

Розетка Universal Афина a0027-obr совместима с любыми стандартными подрозетниками глубиной ≥45 мм. Установка выполняется через два типа крепления: распорные лапки (для фиксации в бетонной стене) и винтовые зажимы (для точной регулировки положения). Для подключения используйте коаксиальный кабель с F-разъёмом - он заводится в заднюю часть розетки и зажимается контактным болтом. Обязательно соблюдайте правильную герметизацию оплетки кабеля и не допускайте замятия центрального провода. Цветовая маркировка контактов отсутствует - ориентируйтесь по форме и расположению.

Безопасность и стандарты

Телевизионная розетка Universal Афина a0027-obr соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение использования опасных веществ). Сертифицирована для использования в бытовых и административных помещениях. Напряжение питания не применяется - розетка работает исключительно с высокочастотным сигналом, поэтому не представляет электрошоковой опасности.

Преимущества

• Высокая пропускная способность до 2400 МГц - гарантирует стабильную работу с HD, FullHD и UHD сигналами.
• Низкий уровень потерь (2.5 дБ) - снижает необходимость усиления сигнала на участках сети.
• Эргономичный дизайн серии «Афина» - легко сочетается с другими элементами интерьера, в том числе выключателями и розетками этой же серии.
• Фирменное крепление «распор + шурупы» - обеспечивает плотную посадку в подрозетнике без люфта.
• Жемчужный цвет - маскирует следы от пыли и царапин, менее заметен в сравнении с белым.

Ограничения применения

• Не предназначена для открытой установки или влажных помещений (ванная, баня, улица) - степень защиты IP20 недостаточна.
• Не подходит для многоточечных ответвлений - является тупиковой, не имеет выхода для дальнейшей передачи сигнала.
• Работает только в диапазоне температур +1…+35 C - не использовать в неотапливаемых помещениях зимой.
• Не совместима с силовым кабелем - запрещено прокладывать рядом с сетями 220 В без соблюдения требуемых расстояний (минимум 15 см параллельно, 5 см - пересечение под углом).

Примеры использования

• Подключение телевизора в гостиной от центральной антенны дома.
• Завершающая точка в кабельной сети многоквартирного дома после распределительной коробки.
• Установка возле спутникового ресивера в комнате с декором в стиле минимализм.
• Интеграция в комплексную систему «умного дома» с использованием других элементов серии «Афина».

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденная оплетка вызывает помехи даже при хорошем контакте.
• Избегайте резких изгибов кабеля - радиус изгиба должен быть не меньше 5× диаметра кабеля.
• При подключении нескольких розеток в одной цепи используйте активные делители, а не пассивные перемычки - чтобы не увеличивать потери.
• Если планируете будущую замену - оставляйте запас кабеля 15–20 см в подрозетнике.
• Для лучшего качества сигнала используйте экранированные кабели с медным центральным проводом - не применять алюминиевые аналоги.
