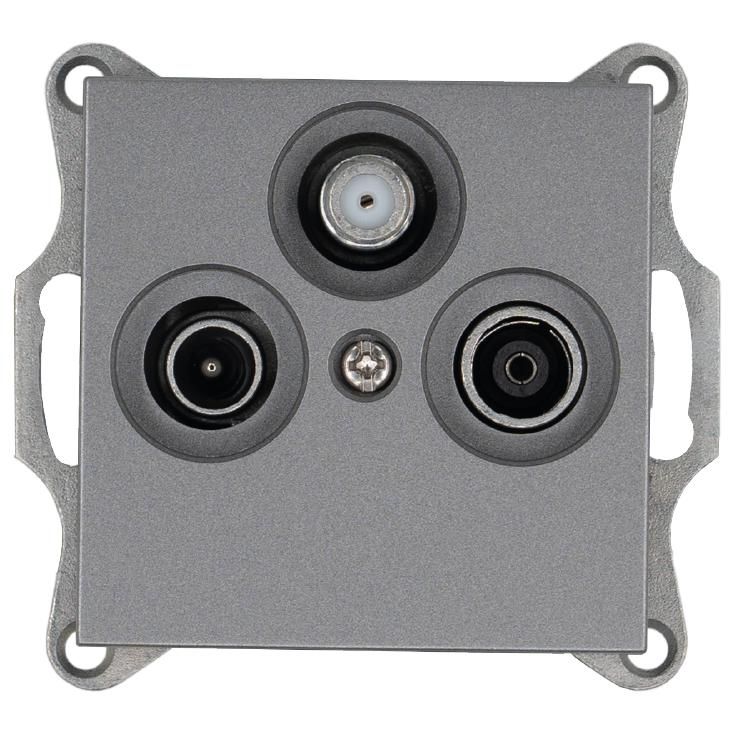

Розетка телевизионная проходная TV + FM SAT 3-м Ф9.5мм механизм алюм. Jasmart G6207S

Розетка телевизионная проходная TV+FM+SAT 9.5 мм с накладкой от бренда Jasmart (артикул g6207s) предназначена для организации централизованного подключения антенных и спутниковых сигналов в жилых и офисных помещениях. Алюминиевый корпус обеспечивает прочность, а проходная конструкция позволяет передавать сигнал дальше по цепочке.

Назначение и область применения

Розетка телевизионная проходная TV+FM+SAT 9.5 мм с накладкой используется для подключения телевизионных, FM-радио и спутниковых сигналов в одной точке. Подходит для установки в квартирах, домах, гостиницах, офисах - там, где требуется одновременное использование нескольких видов приема сигнала: обычного эфирного ТВ, радио и спутникового ТВ через ресивер.

Проходная схема позволяет не прокладывать отдельные кабели к каждому устройству: сигнал от входного кабеля проходит через розетку и продолжается к следующей точке или распределителю.

Технические характеристики

• Тип: проходная розетка с тремя разъёмами - TV, FM, SAT
• Габаритный размер: 9,5 мм (толщина механизма)
• Материал корпуса: алюминий
• Накладка: поликарбонат, устойчив к УФ-излучению
• Интерфейсы: F-разъёмы (стандартные для коаксиальных кабелей)
• Частотный диапазон: совместим со всеми стандартными телевизионными и спутниковыми частотами (47–862 МГц для TV/FM, 950–2150 МГц для SAT)

Совместимость и монтаж

Розетка Jasmart g6207s совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, используемыми для антенного и спутникового вещания. Для монтажа требуется подготовить штробу или короб в стене глубиной не менее 10 мм. Кабель подключается к разъёмам с помощью зажимных контактов - достаточно зачистить конец кабеля на 8–10 мм и вставить в соответствующий порт (TV, FM или SAT).

Установка выполняется в стандартную подрозетник 60 мм. Проходная функция работает без потерь сигнала при условии, что все соединения герметичны и кабели не повреждены.

Преимущества

• Объединяет три функции в одном устройстве - снижает количество точек подключения и упрощает проводку
• Алюминиевый корпус устойчив к деформациям и хорошо рассеивает тепло
• Поликарбонатная накладка не выгорает на солнце, сохраняет внешний вид даже при длительном воздействии света
• Не требует питания - полностью пассивное устройство

Ограничения применения

• Не подходит для передачи Ethernet, USB или других цифровых сигналов - только RF-сигналы (коаксиальные кабели)
• Не рекомендуется использовать в условиях постоянной влажности (не имеет защиты IP)
• Максимальная мощность сигнала ограничена стандартами антенн - не предназначена для усиления или активной фильтрации
• Не совместима с системами DVB-T2 без предварительного согласования уровня сигнала

Примеры использования

• Подключение телевизора, радиоприёмника и спутникового ресивера в гостиной
• Централизованная разводка сигнала в многокомнатной квартире - один вход, несколько выходов
• Установка в холле дома для доступа к эфирному ТВ, FM-радио и спутниковому каналу
• Использование в отелях и арендных объектах для удобства гостей

Практические советы

• Перед монтажом проверьте целостность кабеля - трещины или плохая экранировка вызывают помехи
• При использовании длинных кабельных линий (более 30 м) учтите возможное затухание сигнала - возможно потребуется усилитель
• Не перегружайте розетку более чем тремя подключенными устройствами - это может снизить качество сигнала
• При замене старой розетки убедитесь, что новый механизм точно соответствует посадочному диаметру 60 мм
• Для лучшего качества сигнала используйте качественные F-коннекторы и плотно закручивайте их до упора
