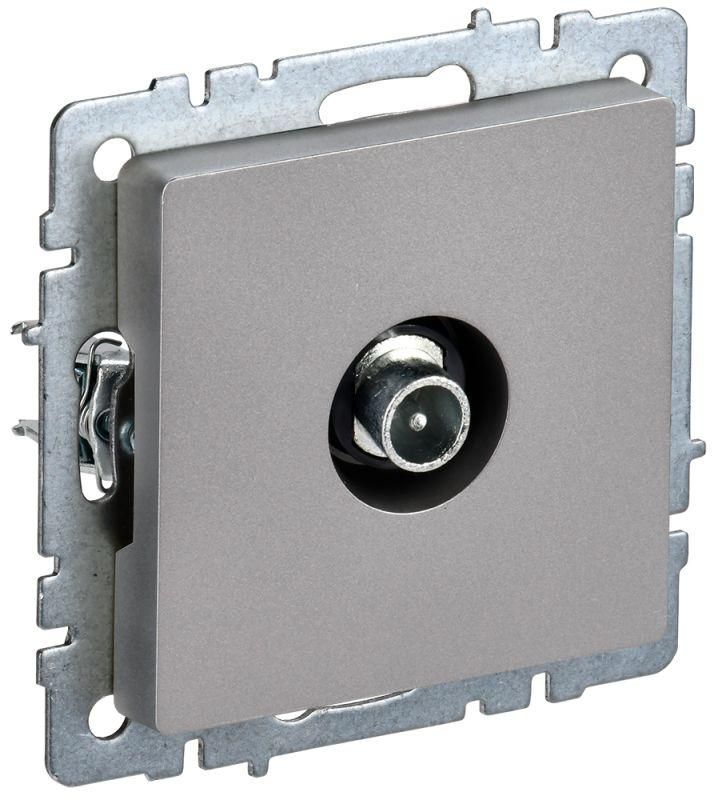

Розетка телевизионная проходная TV СП Brite РТВ10-0-БрС механизм сталь IEK BR-A10-P-K46

Розетка телевизионная проходная РТВ10-0-БрС сталь от бренда IEK - это элемент внутренней проводки для подключения антенного или спутникового оборудования, обеспечивающий прохождение сигнала между точками без потерь. Продукт из серии BRITE сочетает простую установку, надежную работу и совместимость со стандартными TV-кабелями.

Назначение и область применения

Розетка телевизионная проходная РТВ10-0-БрС сталь предназначена для монтажа в стенах помещений и используется для подключения телевизоров, приставок, модемов и других устройств, работающих через коаксиальный кабель. Подходит для жилых домов, квартир, офисов и коммерческих объектов. Проходной тип позволяет передавать сигнал дальше - например, от одной комнаты к другой - без необходимости использовать дополнительные усилители или тройники.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Номинальное напряжение: 220 В - для питания встроенных активных устройств (например, усилителей)
• Частотный диапазон: 5–862 Гц (реально работает до 860 МГц, что покрывает аналоговое, цифровое ТВ и DVB-T/T2)
• Потери сигнала на 860 МГц: 2 дБ - минимальные, обеспечивает качественную передачу даже высокочастотных каналов
• Степень защиты: IP20 - защищена от контакта с пальцами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: пластик
• Срок службы: 10 лет
• Климатическое исполнение: У3 - рассчитана на эксплуатацию в помещениях с умеренным климатом (температура от −10C до +40C)
• Количество выходов: один
• Тип крепления: в распор + на шурупы
• Способ монтажа: скрытый (встраивается в стену)
• Количество постов: 1
• Тип комплектации: механизм с накладкой
• Серия: BRITE

Совместимость и монтаж

Розетка РТВ10-0-БрС сталь совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, имеющими F-разъём. Для монтажа требуется подготовленная ниша в стене глубиной не менее 40 мм. Крепление осуществляется двумя способами: распорными лапками (для фиксации в гнезде) и двумя саморезами (для дополнительной устойчивости). Накладка легко снимается для доступа к контактам. Обязательно проверьте соответствие диаметра отверстия в стене - стандартный для рамочных изделий серии BRITE составляет 60 мм.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электроустановок. IP20 исключает риск поражения током при случайном прикосновении, но не допускает использование в ванных комнатах, кухнях с повышенной влажностью или на улице. Наличие рабочего напряжения 220 В означает, что внутри устройства есть зона с опасным потенциалом - при работе с проводкой необходимо отключать питание.

Преимущества

• Проходной принцип работы снижает количество разрывов сигнала - удобно при многоэтажной разводке
• Низкий уровень затухания (2 дБ) сохраняет качество картинки даже на длинных линиях
• Совместимость с серией BRITE - единый стиль дизайна с другими розетками и выключателями IEK
• Простая замена: механизм можно заменить без вскрытия стены
• Высокая механическая прочность корпуса благодаря усиленному креплению

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, бассейн) из-за IP20
• Не предназначен для подключения силовой нагрузки выше 220 В / 1 А - только для слаботочных систем с возможным питанием усилителей
• Не совместим с HDMI, Ethernet или Wi-Fi - только RF-сигнал по коаксиальному кабелю
• Цвет - “прочее” - значит, нет белого/черного варианта; цвет зависит от партии и может отличаться от других изделий серии

Примеры использования

• Подключение телевизора в гостиной, где сигнал идет от центральной антенны через несколько комнат
• Установка в квартире после капитального ремонта - часть комплексной системы TV-розеток серии BRITE
• Обустройство офиса с несколькими рабочими местами, требующими подключения IPTV-приставок
• Замена старой розетки в многоквартирном доме на более надежную модель с меньшими потерями сигнала

Практические советы

• Перед монтажом убедитесь, что кабель не перегнут и имеет правильный обжим F-коннектора - плохой контакт увеличивает потери сигнала
• При подключении нескольких розеток в цепи используйте качественный кабель с экранированием ≥95%
• Если сигнал слабый - проверьте наличие усилителя на входе в дом; РТВ10-0-БрС сталь сам по себе не усиливает сигнал
• При закупке нескольких единиц - берите из одной партии, чтобы цвет был однородным
• Артикул br-a10-p-k46 - это тот же продукт, что и РТВ10-0-БрС сталь; сверяйте его при заказе
