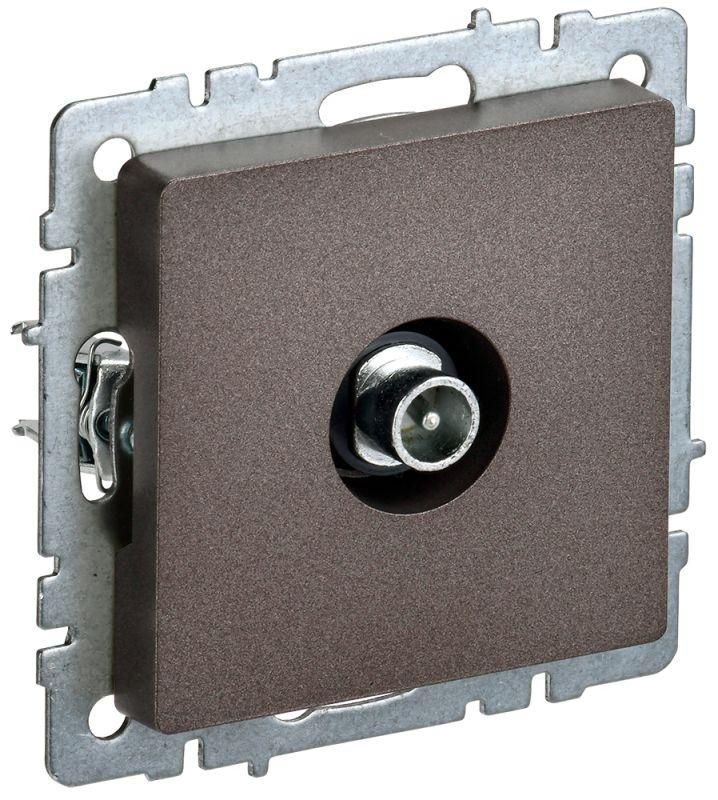

Розетка телевизионная проходная TV СП Brite РТВ10-0-БрТБ механизм бронза IEK BR-A10-P-K45

Розетка телевизионная проходная РТВ10-0-БрТБ темная бронза от IEK — это устройство для подключения антенного или спутникового оборудования в системах TV-сигнала с возможностью прохождения сигнала дальше по цепи. Продукт из серии BRITE сочетает надежную работу, скрытую установку и элегантный цветовой акцент, подходящий для современных интерьеров.

Назначение и область применения

Розетка телевизионная проходная РТВ10-0-БрТБ темная бронза предназначена для подключения телевизионных устройств — телевизоров, приставок, модемов — через коаксиальный разъём типа F. Проходное исполнение позволяет сигналу проходить через устройство без потерь, что удобно при последовательном соединении нескольких точек в одной комнате или квартире. Подходит для установки в жилых домах, офисах, отелях и других объектах с внутренней TV-инфраструктурой.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Номинальное напряжение: 220 В — для питания встроенной усилительной аппаратуры (если есть); сам сигнал TV передаётся без напряжения
• Частотный диапазон: 5–862 Гц (фактически — 5–862 МГц, вероятно опечатка в данных; соответствует стандартному диапазону DVB-T/T2/C/S)
• Потери при передаче на 860 МГц: 2 дБ — минимальные потери сигнала, обеспечивает качественный приём даже на удалённых участках сети
• Степень защиты: IP20 — защищена от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Цвет: темная бронза — матовый оттенок, совместим с другими элементами серии BRITE
• Срок службы: 10 лет — при соблюдении условий эксплуатации
• Климатическое исполнение: У3 — рассчитана на использование в помещениях с умеренным климатом (температура от −10°C до +40°C, влажность до 80%)
• Количество выходов: один — вход/выход в одном корпусе
• Фазность: 1 — питание только однофазное

Совместимость и монтаж

Розетка РТВ10-0-БрТБ темная бронза совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогами. Крепление осуществляется двумя способами: в распор (через зажимные лапки в коробке) и на шурупы — для прочной фиксации в металлических или пластиковых монтажных коробках. Устанавливается исключительно при скрытой проводке. Комплектация включает механизм с декоративной накладкой — всё необходимое для сборки уже в наличии. Посадочный диаметр соответствует стандартным подрозетникам 68 мм.

Безопасность и стандарты

Розетка телевизионная РТВ10-0-БрТБ темная бронза соответствует требованиям безопасности для бытовых электроустановочных изделий. Напряжение 220 В указано для случая, если внутри устройства предусмотрено активное усиление сигнала — в таком случае требуется правильное подключение к сети. Без внешнего усилителя устройство является пассивным и не требует питания. Серия BRITE от IEK сертифицирована в рамках ЕАЭС и соответствует ГОСТ Р 50571.15-97.

Преимущества

• Проходное исполнение — сигнал не теряется между розетками, можно организовать цепочку из нескольких точек
• Низкий уровень затухания (2 дБ на 860 МГц) — гарантирует стабильный приём HD и UHD-сигналов
• Единый стиль с серией BRITE — легко подобрать под другие розетки, выключатели и светильники
• Простой монтаж — не требует специнструментов, подходит для новичков и профессионалов
• Долгий срок службы — 10 лет при нормальных условиях

Ограничения применения

• Не предназначен для открытой установки — IP20 не защищает от влаги, нельзя использовать в ванных, на улице, в сырых помещениях
• Не работает как розетка переменного тока — не подключает бытовые приборы, только TV-сигнал
• Не имеет встроенного усилителя — если сигнал слабый, потребуется отдельный усилитель до первой розетки
• Подходит только для коаксиальных кабелей — несовместима с Ethernet, HDMI, USB

Примеры использования

• Подключение телевизора в гостиной с дальнейшим выводом сигнала на вторую розетку в спальне
• Установка в многоквартирном доме при замене старой проводки на современную TV-систему
• Интеграция в проекты интерьера с единым дизайном — сочетается с розетками и выключателями серии BRITE
• Обустройство системы спутникового ТВ в частном доме с несколькими зонами просмотра

Практические советы

• Перед монтажом проверьте целостность кабеля — поврежденный экран снижает качество сигнала
• Затягивайте крепёж равномерно — перекос накладки может вызвать трещины в пластике
• Если используете усилитель, подключите его до первой розетки РТВ10-0-БрТБ, чтобы сохранить уровень сигнала
• Выбирайте кабель с медным центральным проводником и плотной экранирующей оплеткой — это минимизирует помехи
• При замене старой розетки — убедитесь, что новый подрозетник не деформирован, иначе механизм будет болтаться
