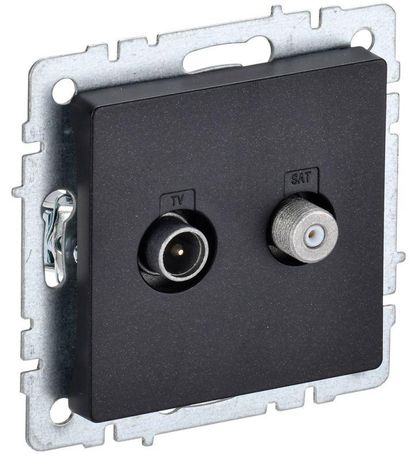

Розетка телевизионная TV/SAT 2-м Brite РТВ/РСп12-БрЧ механизм черн. IEK BR-AF20-O-K02

Розетка телевизионная двойная TV+SAT РТВ/РСп12-БрЧ черная от бренда IEK - это двухпозиционная оконечная розетка серии BRITE для одновременного подключения антенного и спутникового сигнала. Подходит для скрытой установки в жилых и офисных помещениях, обеспечивает стабильную передачу сигнала с минимальными потерями.

Назначение и область применения

Розетка РТВ/РСп12-БрЧ предназначена для подключения телевизионной и спутниковой аппаратуры - телевизоров, приставок, модемов. Оба входа работают независимо: один - для аналогового или цифрового ТВ-сигнала, второй - для спутникового сигнала SAT. Применяется в квартирах, домах, гостиницах, офисах, где требуется два телевизионных выхода из одной точки. Устройство не предназначено для питания устройств - только для передачи RF-сигнала.

Технические характеристики

• Тип разъёмов: TV + SAT (F-разъёмы)
• Частотный диапазон: 950–2400 Гц (поддерживает сигналы до 2,4 ГГц, включая DVB-S/S2)
• Потери сигнала на 2150 МГц: 3 дБ (низкий уровень затухания для качественной передачи спутникового сигнала)
• Номинальное напряжение: 220 В (не используется для питания - указано для совместимости с другими элементами системы)
• Степень защиты: IP20 (защита от прикосновений пальцев, не защищена от воды и пыли)
• Материал корпуса: пластик, цвет - чёрный
• Срок службы: 10 лет
• Климатическое исполнение: У3 (работает при температуре от −10C до +40C, в помещениях с умеренным климатом)
• Тип установки: скрытая (монтаж в подрозетник)
• Форм-фактор: рамочная серия BRITE, механизм с накладкой

Совместимость и монтаж

Розетка РТВ/РСп12-БрЧ совместима со стандартными подрозетниками диаметром 68 мм. Крепление осуществляется двумя способами: распорными лапками и винтами - удобно при работе с различными типами стен. Для монтажа используйте коаксиальные кабели типа RG-6 или аналоги с F-разъёмами. Накладка легко снимается для доступа к контактам. Не требует заземления - работает исключительно с RF-сигналом. Совпадает с другими изделиями серии BRITE по дизайну и размерам, что позволяет собирать единые группы розеток.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для внутренних электроустановок. IP20 обеспечивает базовую защиту от случайного контакта с проводниками. Серия BRITE прошла тестирование на долговечность и термическую стабильность. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Два порта в одном устройстве - экономия места и упрощение проводки
• Низкая потеря сигнала (3 дБ) сохраняет качество изображения даже на длинных линиях
• Чёрный цвет и рамочная форма идеально сочетаются с современными интерьерами
• Высокая прочность пластика и точная сборка обеспечивают длительный срок службы
• Совместимость с всей серией BRITE - можно использовать в комплексе с выключателями и розетками другого типа

Ограничения применения

• Не предназначен для работы во влажных помещениях (ванная, баня, улица) - IP20 не защищает от влаги
• Не поддерживает питание через кабель (PoE) - только RF-сигнал
• Не рекомендуется для многоканальных систем с активным делением сигнала - возможны потери качества при более чем трёх ответвлениях
• Не совместим с HDMI, Ethernet или USB - только коаксиальный кабель с F-разъёмом

Примеры использования

• Подключение телевизора и спутниковой приставки в гостиной
• Установка в номере отеля - два телевизора на одну точку подвода сигнала
• Монтаж в офисном помещении для подключения видеонаблюдения и IPTV
• Замена старой розетки при капитальном ремонте с сохранением единого стиля интерьера

Практические советы

• Перед монтажом проверьте целостность кабеля и плотность соединения F-разъёмов - плохой контакт вызывает помехи
• Избегайте перегибов кабеля рядом с розеткой - радиочастотный сигнал чувствителен к деформациям
• При подключении нескольких розеток в цепи используйте качественный кабель с экранированием ≥95%
• Если нужна большая дальность передачи - добавьте усилитель сигнала до первой розетки, а не после
• Розетка РТВ/РСп12-БрЧ от IEK хорошо сочетается с другими изделиями серии BRITE - выбирайте выключатели и розетки того же цвета и стиля для цельного дизайна
