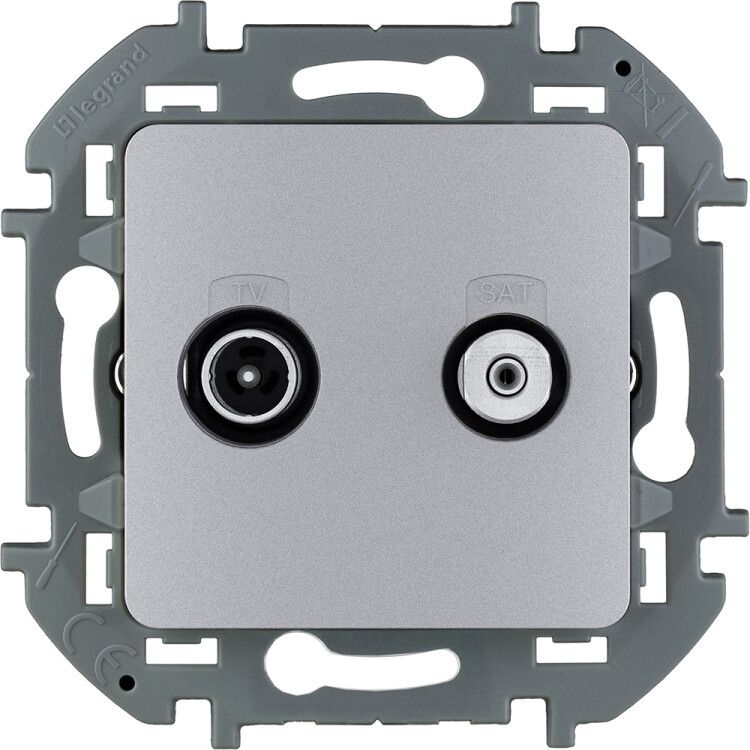

Розетка телевизионная TV/SAT Inspiria с топологией "звезда" механизм алюм. IEK 673882 Legrand

Розетка телевизионная TV/SAT звезда алюминий без рамки от Legrand (серии INSPIRIA, артикул 673882) предназначена для организации телевизионных и спутниковых сетей по схеме «звезда». Она позволяет подключить один телевизор к двум источникам сигнала - эфирному и спутниковому - через единую точку установки, сохраняя качество сигнала и обеспечивая питание активных антенн.

Назначение и область применения

Розетка TV/SAT звезда используется там, где требуется подключение одного телевизора одновременно к антенне и спутниковому ресиверу. Особенно эффективна в новых домах и реконструкциях, где применяется схема «звезда» - каждый телевизор получает сигнал напрямую от центральной точки, минуя делители и ответвления. Подходит для жилых помещений, офисов, гостиниц и многоквартирных домов с индивидуальным подключением.

Технические характеристики

• Тип соединителя: TV-SAT (коаксиальный F-разъём)
• Частотный диапазон: 4–862 МГц (по спецификации); производитель указывает 4–2400 МГц - это означает совместимость с современными цифровыми и спутниковыми сигналами, включая DVB-T2 и SAT
• Количество выходов: 2 - один для эфирного сигнала, второй для спутникового
• Потери сигнала: 1,5 дБ - минимальное затухание, что важно для длинных кабельных трасс
• Обратное питание (POWER PASS): поддержка до 500 мА - позволяет питать активные антенны и LNB через тот же коаксиальный кабель
• Степень защиты: IP20 - защита от прикосновений и крупных предметов, не предназначена для влажных помещений
• Материал корпуса: термопласт, безгалогенный состав - безопасен при возгорании
• Покрытие: лакированное, алюминиевый цвет, блестящая поверхность
• Количество модулей: 1 - занимает стандартное место в распределительной коробке
• Экранирование: класс A - снижает влияние внешних ЭМИ на сигнал

Совместимость и монтаж

Розетка TV/SAT звезда алюминий без рамки рассчитана на внутренний (скрытый) монтаж в стеновые коробки глубиной не менее 40 мм. Крепление происходит на два шурупа и распорные элементы - надёжно фиксирует механизм даже при нагрузках на кабели. Для подключения используется безвинтовой коннектор - достаточно вставить коаксиальный кабель до щелчка. Не требует инструментов.

Подходит для использования с кабелями типа RG6, RG11 и аналогичными с импедансом 75 Ом. Обязательно соблюдайте правильную последовательность подключения: вход - от сумматора (или отдельного кабеля от антенны + спутникового LNB), выходы - к телевизору и спутниковому ресиверу соответственно.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электронных устройств. Безгалогенная конструкция исключает выделение токсичных веществ при перегреве. Стандарт IP20 гарантирует безопасность в сухих помещениях. Производитель Legrand следует европейским нормам IEC 60950 и EN 50083 для телевизионных систем.

Преимущества

• Поддержка POWER PASS до 500 мА - экономия на дополнительном питании для активных антенн
• Высокое экранирование класса A - меньше помех, выше качество картинки
• Безвинтовые контакты - быстрый и надёжный монтаж без риска повредить кабель
• Разделённые выходы - предотвращают смешивание сигналов эфира и спутника
• Устойчивая к УФ-излучению лицевая панель - не желтеет со временем

Ограничения применения

• Не предназначен для открытого монтажа или влажных помещений (ванная, бассейн, улица)
• Не работает как делитель - нельзя использовать для подключения нескольких телевизоров от одной розетки
• Максимальный ток питания 500 мА - проверьте потребление вашей антенны; некоторые мощные LNB требуют больше
• Частотный диапазон до 862 МГц указан в технических характеристиках - хотя производитель заявляет 2400 МГц, реальная пропускная способность зависит от качества кабеля и разъёмов

Примеры использования

• Подключение телевизора в гостиной к антенне на крыше и спутниковому ресиверу через одну розетку
• Установка в новостройке с индивидуальными линиями от центрального узла (схема «звезда»)
• Замена старой розетки в квартире с сохранением существующего кабеля и поддержкой активной антенны

Практические советы

• Перед монтажом проверьте, чтобы входной кабель был уже прошит через сумматор (слияние эфирного и спутникового сигналов)
• При использовании POWER PASS убедитесь, что источник питания (например, LNB-питающее устройство) установлен в месте с доступом к сети - обычно в этажном щите
• Не используйте удлинители или переходники между розеткой и телевизором - они увеличивают потери сигнала
• При замене старой розетки - отключите питание активных устройств, чтобы избежать пробоя
• Посадочный диаметр подрозетника - стандартный 68 мм, совместим с большинством российских и европейских коробок
