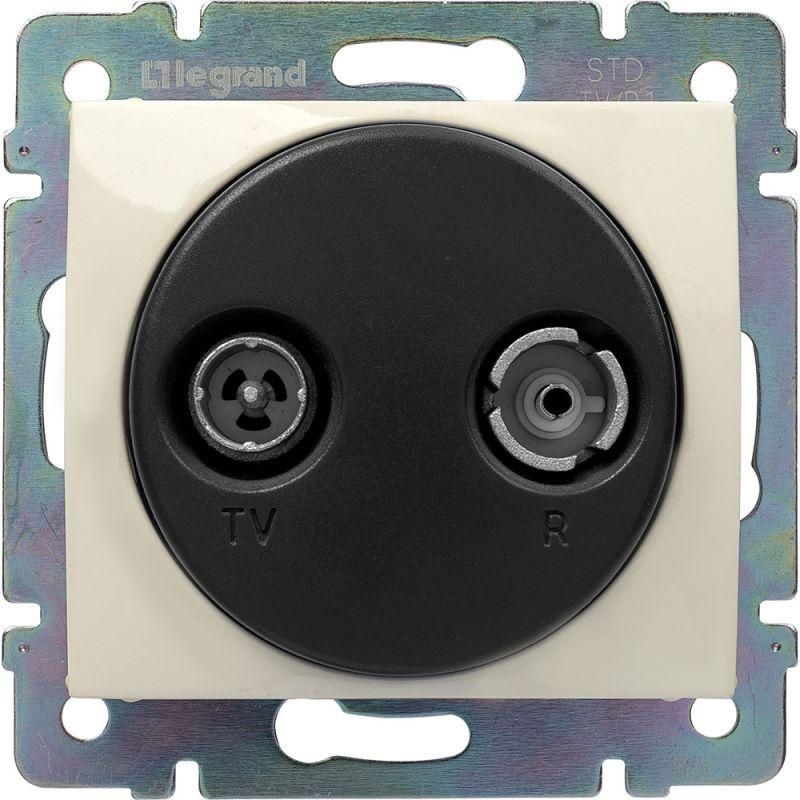

Механизм розетки TV-R СП Valena проходная 1.5дБ сл. кость Leg 774332 Legrand

Розетка телевизионная TV-FM (кабельная сеть) 862 МГц 1.5 дБ слоновая кость - это оконечная розетка из серии Valena, предназначенная для качественного подключения телевизора и FM-приёмника по схеме «звезда». Бренд Legrand и IEK обеспечивают надёжность исполнения, а артикул 774332 соответствует требованиям современных кабельных сетей.

Назначение и область применения

Розетка телевизионная TV-FM используется для подключения одного телевизора или FM-радиоприёмника через отдельную линию от центрального распределителя - так называемая схема «звезда». Это исключает взаимное влияние между устройствами и снижает потери сигнала. Подходит для жилых домов, квартир, офисов и других объектов, где требуется стабильный приём спутникового, эфирного или кабельного ТВ и FM-радио.

Технические характеристики

• Частотный диапазон: до 862 МГц - обеспечивает работу со всеми современными цифровыми каналами ТВ и FM-радио;
• Потери при передаче: 1,5 дБ - минимальное затухание сигнала, что сохраняет качество изображения и звука;
• Количество выходов: 2 - один вход для кабеля от сети, один выход к прибору; внутренняя схема позволяет использовать оба контакта одновременно;
• Тип разъёма: TV-FM (TV-R) - совместим с коаксиальными кабелями типа RG-6, RG-59 с разъёмом F-типа;
• Цвет: бежевый (слоновая кость), матовое покрытие - гармонично сочетается с интерьерами, не выгорает на свету;
• Степень защиты: IP21 - защищён от вертикально падающих капель воды и случайного прикосновения пальцев, но не предназначена для влажных помещений;
• Рабочий температурный диапазон: от –5 до +40 C - оптимальна для indoor-установки в помещениях с нормальным микроклиматом;
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток;
• Содержание галогенов: да - материал содержит хлор и бром, что требует специальной утилизации после срока службы;
• Количество постов: 1 - занимает место одной стандартной розетки в рамке;
• Способ монтажа: скрытая установка - монтируется в стеновой коробке, как обычная электроустановочная деталь.

Совместимость и монтаж

Розетка Valena совместима с любыми коаксиальными кабелями, имеющими F-разъём. Для монтажа необходимо:

• Установить встраиваемую коробку в стену глубиной не менее 40 мм;
• Подвести кабель от распределителя (например, от делителя или усилителя);
• Зачистить внешнюю изоляцию кабеля, оставив 10–15 мм медного экрана и центральный проводник;
• Закрепить кабель в разъёме розетки, завинтив F-накидную гайку;
• Зафиксировать механизм в коробке с помощью распорных элементов и винтов;
• Надеть декоративную накладку - она плотно прилегает, не болтается.

Не используйте розетку для подключения антенного кабеля напрямую к антенне - она является оконечным устройством, а не ответвлением.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электромонтажных изделий. Степень защиты IP21 гарантирует безопасность при обычном использовании в сухих помещениях. Наличие галогенов в составе пластика означает, что при возгорании возможен выброс токсичных веществ - поэтому рекомендуется соблюдать правила пожарной безопасности и не устанавливать рядом с источниками тепла выше +40 C.

Преимущества

• Минимальные потери сигнала (1,5 дБ) - лучшее качество картинки и звука даже при длинных линиях;
• Форм-фактор «рамочная серия» - легко интегрируется в единый дизайн с другими розетками и выключателями Valena;
• Накладка с фиксацией - предотвращает выпадение и повреждение при случайных ударах;
• Два выхода - можно подключить два устройства (например, телевизор и приставку) без дополнительных тройников;
• Матовая поверхность - не оставляет следов пальцев, легко моется.

Ограничения применения

• Не предназначена для наружной установки - IP21 недостаточно для улицы или ванной комнаты;
• Не работает с HDMI, Ethernet, USB - только с коаксиальными кабелями TV/FM;
• Не подходит для систем с активными усилителями на конце линии - это оконечная розетка, а не проходная;
• Не допускается использование при температурах ниже –5 C - риск растрескивания пластика;
• Содержит галогены - запрещено сжигать, требует экологически безопасной утилизации.

Примеры использования

• Подключение телевизора в гостиной от центрального кабельного распределителя;
• FM-радиоприёмник в спальне, подключенный от того же кабеля, что и ТВ;
• Индивидуальное подключение Smart-TV и приставки DVB-T2 в одном месте;
• Установка в новостройках при реализации проекта «кабельное ТВ по схеме звезда».

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает помехи;
• Не перетягивайте F-разъём - это приводит к деформации контактов и увеличению потерь;
• Если планируете подключать несколько устройств - используйте эту розетку как последнее звено в линии, а не как ответвление;
• Выбирайте цвет «слоновая кость» для классических интерьеров - он лучше маскирует пыль и царапины, чем белый;
• При замене старой розетки - обязательно отключите питание всей системы кабельного ТВ, чтобы избежать повреждения оборудования.
