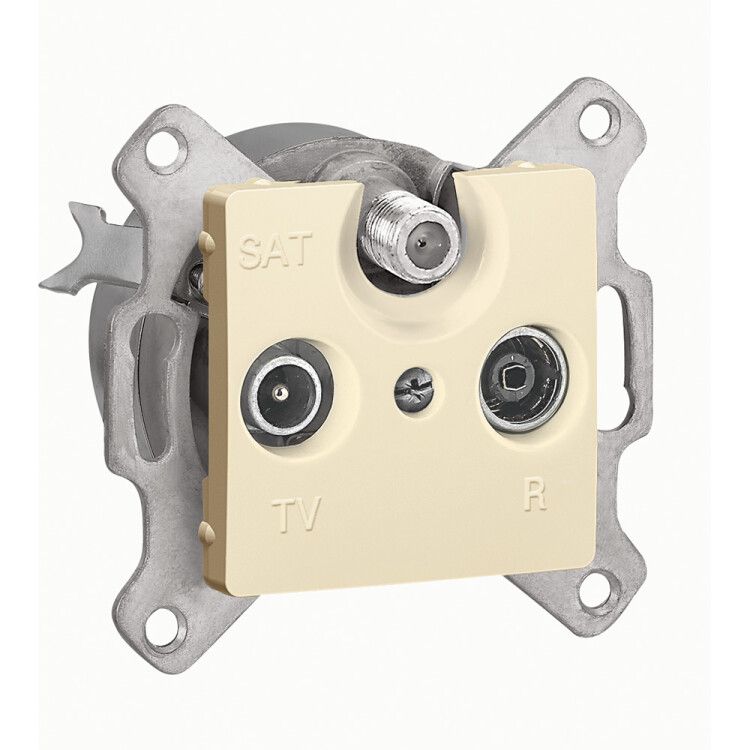

Розетка телевизионная оконечная TV/FM/SAT 1-м СП Cariva 10/14дБ 2150МГц механизм сл. кость Leg 773737 Legrand

Розетка телевизионная оконечная TV/FM/SAT 1-м СП 10/14дБ 2150МГц слоновая кость от Legrand Euro (артикул 773737) предназначена для подключения телевизионного, FM-радио и спутникового сигнала в одной точке. Она обеспечивает распределение сигнала с минимальными потерями и поддерживает дистанционное питание активных устройств, что делает её удобным решением для современных домашних систем приема сигналов.

Назначение и область применения

Эта розетка используется для подключения телевизора, спутникового ресивера и радиоприёмника через единый входной кабель. Подходит для установки в жилых помещениях, офисах и многоквартирных домах, где требуется централизованное распределение антенного и спутникового сигнала. Благодаря наличию дистанционного питания, она совместима с усилителями и активными фильтрами, которые требуют подачи напряжения по коаксиальному кабелю.

Технические характеристики

• Тип соединителей: TV-FM-SAT - один вход и три выхода для одновременного подключения телевизионного, FM-радио и спутникового оборудования;
• Потери на разветвлении: 10 дБ - уровень затухания сигнала между входом и каждым из трёх выходов; оптимально для коротких кабельных трасс;
• Частотный диапазон: 4–2400 МГц - покрывает все стандартные частоты аналогового и цифрового ТВ, FM-радио (87–108 МГц) и спутникового вещания (950–2150 МГц);
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли - подходит только для внутренней установки;
• Материал корпуса: дюропласт - прочный, термостойкий пластик, устойчивый к механическим нагрузкам;
• Цвет: бежевый (слоновая кость) - сочетается с большинством интерьерных рамок и выключателями;
• Способ монтажа: скрытая установка - монтируется в стеновые коробки, как обычная электроустановочная деталь;
• Крепление: винтовое - надёжное фиксирование механизма в монтажной коробке;
• Дистанционное питание: да - позволяет передавать напряжение 15–24 В постоянного тока по коаксиальному кабелю для питания усилителей;
• Гарантия: 24 месяца - соответствует стандартам Legrand для профессиональной продукции;
• Содержание галогенов: да - материал содержит галогены, что влияет на поведение при горении (не рекомендовано для мест с особыми требованиями к пожарной безопасности).

Совместимость и монтаж

Розетка Cariva от Legrand совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа необходима стандартная глубокая монтажная коробка (например, 60 мм). Устанавливается так же, как обычный выключатель: после предварительного отключения питания сети. Кабели подключаются к клеммам внутри механизма - входной кабель идёт на помеченный порт “IN”, выходные - к портам “TV”, “FM” и “SAT”. Обязательно проверьте целостность экрана кабеля и плотность соединений, чтобы избежать шумов и потерь сигнала. Накладка легко снимается для обслуживания.

Безопасность и стандарты

Изделие соответствует нормам для бытовых электромонтажных изделий. Степень защиты IP20 исключает использование во влажных зонах (ванная, кухня, балкон). Присутствие галогенов в материале означает, что при возгорании возможен выброс токсичных веществ - не применяйте в закрытых системах вентиляции или там, где есть повышенные требования к экологической безопасности (например, медицинские учреждения).

Преимущества

• Объединяет три функции (TV, FM, SAT) в одном устройстве - экономит место и снижает количество проводов;
• Поддержка дистанционного питания - позволяет использовать усилители без отдельного блока питания рядом с розеткой;
• Универсальный частотный диапазон до 2400 МГц - гарантирует работу с новыми цифровыми стандартами и спутниковыми сервисами;
• Фирменная система Cariva от Legrand - совместима с другими элементами этой серии, обеспечивает эстетичную и единую отделку интерьера;
• Надёжное винтовое крепление - минимизирует риск ослабления контактов со временем.

Ограничения применения

• Не предназначен для открытой установки или помещений с высокой влажностью - IP20 недостаточно для кухни или ванной;
• Потери 10 дБ ограничивают дальность передачи сигнала - не используйте с длинными кабельными трассами (>30 м) без дополнительного усиления;
• Не работает с HDMI, Ethernet или цифровыми сетями - только с коаксиальным кабелем;
• Содержание галогенов делает её непригодной для объектов с жесткими экологическими нормами (например, школы, больницы в некоторых странах ЕС).

Примеры использования

• Подключение телевизора, спутникового ресивера и радиоприёмника в гостиной через одну розетку;
• Центральная точка распределения сигнала в квартире с одним входом от антенны или спутниковой тарелки;
• Интеграция в систему «умный дом» с использованием активного усилителя, запитываемого по кабелю;
• Замена старой розетки в ремонте дома, когда нужна совместимость с современным оборудованием.

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже 60 дБмкВ, потребуется усилитель с внешним питанием;
• Избегайте перегибов и сдавливания коаксиального кабеля - это увеличит потери и вызовет помехи;
• При замене розетки сохраните цветовую маркировку кабелей - особенно важно при наличии нескольких входов в доме;
• Для лучшего качества сигнала используйте качественные F-разъёмы и герметично закручивайте их руками, без инструментов - переусердствовать можно повредить контакт;
• Если планируете использовать усилитель, убедитесь, что его рабочее напряжение совпадает с тем, которое подаётся через эту розетку (обычно 15–24 В).
