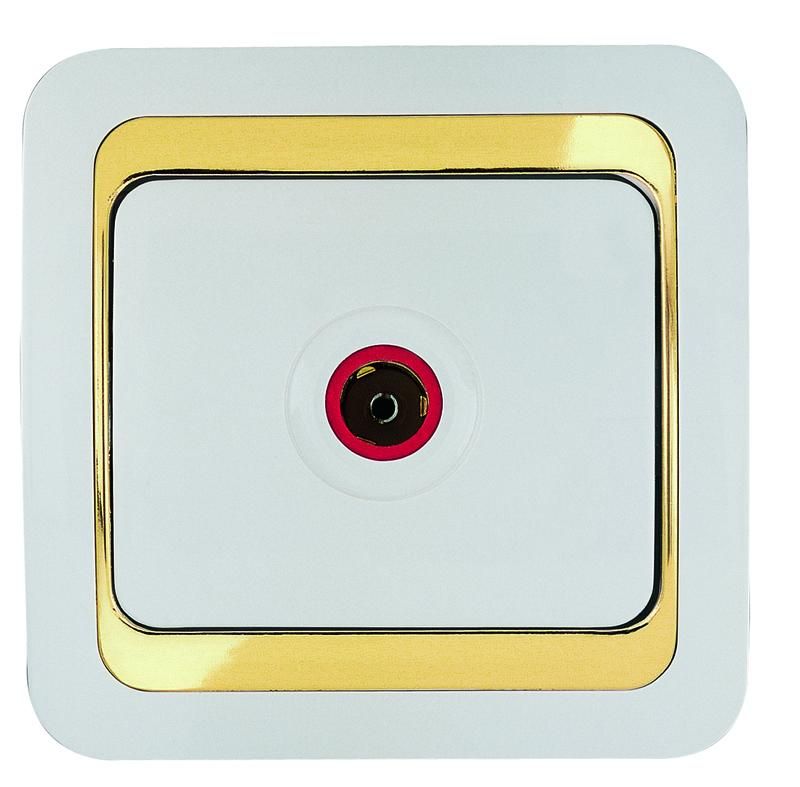

Розетка телевизионная оконцевая Mimoza 47-860 МГц IP20 Makel 12227

Розетка телевизионная концевая TV от Makel, артикул 12227, предназначена для подключения антенного кабеля к телевизору или приставке в местах окончания телевизионной сети. Она совмещает функцию финального точки сигнала с возможностью установки на стену, что делает её удобным решением для открытой проводки.

Назначение и область применения

Эта розетка используется для подключения коаксиального кабеля типа RG-6 или аналогичного к телевизионному оборудованию - телевизору, спутниковой приставке, модему или усилителю сигнала. Подходит для домашних интерьеров, офисов, гостиниц и других помещений, где требуется завершить телевизионную цепь на стене. Концевое исполнение означает, что она устанавливается на последнем участке кабельной трассы, не передавая сигнал дальше.

Технические характеристики

• Диапазон частот: 47–860 МГц - обеспечивает работу со всеми типами телевизионных сигналов, включая цифровое Т2, кабельное и спутниковое вещание;
• Количество выходов: один - только для одного устройства; не предназначен для ответвлений;
• Тип крепления: винтовое - надёжное фиксирование на стене с помощью двух винтов;
• Способ монтажа: открытая установка - монтируется прямо на поверхность стены, без штробления;
• Материал корпуса: АБС-пластик - прочный, устойчивый к механическим воздействиям и перепадам температур;
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли - подходит только для сухих внутренних помещений;
• Цвет: белый, матовая поверхность - сочетается с большинством интерьеров, не бликует;
• Защитное покрытие: декоративное - эстетичный вид, не требует дополнительной отделки;
• Напряжение: 220 В - указывает на возможность одновременной установки в одном корпусе с сетевой розеткой (не является питанием для TV-сигнала);
• Тип серии: рамочная - соответствует стандартным рамкам для розеток, легко интегрируется в комплекты с другими устройствами.

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем с разъёмом F-типа (стандартный для TV-антенн). Для монтажа необходимо:

• Закрепить корпус на стене с помощью винтов через отверстия в задней части;
• Подвести кабель к контакту внутри розетки и затянуть зажимной винт;
• Убедиться, что кабель не перегнут и имеет минимальный радиус изгиба не менее 5 см;
• Не использовать в помещениях с высокой влажностью - IP20 не допускает контакт с водой.

Размеры позволяют установить розетку в стандартную монтажную коробку глубиной 40–50 мм. Совместима с рамками серии Mimoza.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями безопасности для бытовых электромонтажных изделий. Наличие напряжения 220 В в спецификации связано с возможностью комбинирования с силовой розеткой в одной рамке - сама TV-розетка не работает под напряжением. Применяются материалы, не поддерживающие горение. Соответствие нормам ЕС и ГОСТ для внутреннего монтажа.

Преимущества

• Простая установка - не требует сложных инструментов или подготовки стены;
• Широкий частотный диапазон - гарантирует качественный приём всех современных TV-сигналов;
• Эстетичный внешний вид - матовый белый цвет не выделяется на фоне интерьера;
• Функциональность концевой розетки - предотвращает отражение сигнала и снижает помехи в системе;
• Совместимость с сериями Mimoza - позволяет собрать единый дизайн с другими розетками и выключателями.

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли;
• Не предназначена для многократного подключения/отключения - постоянное использование может повредить контакт;
• Не используйте с кабелями меньшего качества (например, старые RG-59) - это вызовет потери сигнала даже при правильном монтаже;
• Не применяйте в качестве переходника между двумя участками кабеля - это нарушит согласование импеданса и ухудшит качество сигнала.

Примеры использования

• Подключение телевизора в гостиной после прохода кабеля по стене;
• Финальная точка в квартире, где кабель от антенны или спутникового ресивера заканчивается у ТВ;
• Установка рядом с силовой розеткой в комнате - экономия места и единый стиль;
• Обслуживание в отелях, где каждый номер нуждается в одной чётко оформленной TV-точке.

Практические советы

• Перед монтажом проверьте целостность кабеля - обрыв или плохой контакт в месте подключения дают сбои в картинке;
• Избегайте прокладки TV-кабеля параллельно силовым проводам - минимум 15 см расстояния для снижения помех;
• Если планируете заменить розетку - сохраните оригинальный кабель с запасом 10–15 см, чтобы не терять качество сигнала при переустановке;
• При использовании с усилителем сигнала - убедитесь, что розетка находится после него, а не до него;
• Проверяйте плотность затяжки винта - недостаточно туго - потеря сигнала, слишком сильно - риск повреждения контакта.
