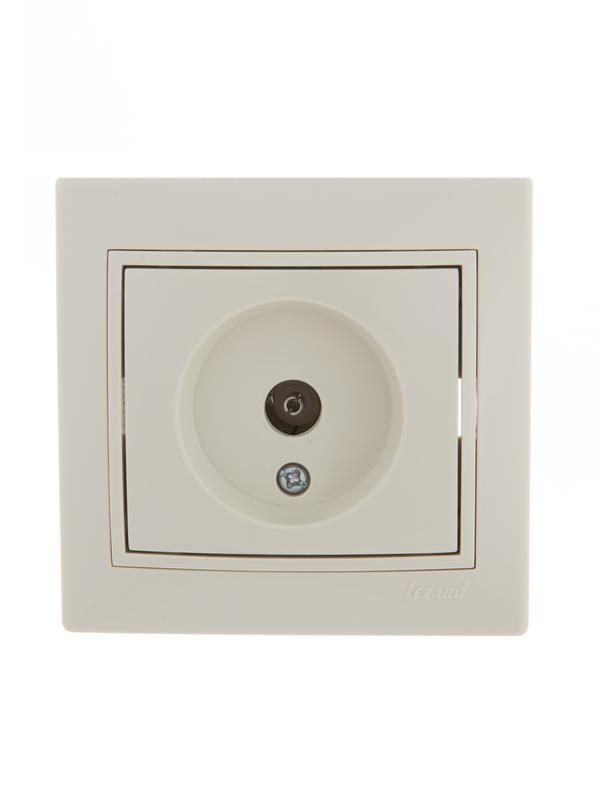

Розетка телевизионная проходная TV СП Mira крем./крем. LEZARD 701-0303-129

Розетка телевизионная проходная TV с вставкой кремовая/кремовая от бренда Lezard, артикул 701-0303-129 серии «Мира» предназначена для подключения коаксиального кабеля телевизионного сигнала в помещениях со скрытой проводкой. Устройство совмещает функциональность передачи сигнала с эстетикой встроенного дизайна.

Назначение и область применения

Розетка TV 701-0303-129 используется исключительно для подключения антенного или спутникового кабеля типа RG-6, RG-59 или аналогичного. Она не предназначена для питания бытовых приборов - только для передачи радиочастотного сигнала. Применяется в жилых домах, квартирах, офисах и административных зданиях там, где требуется скрытая установка и чистый внешний вид.

Технические характеристики

• Тип: Проходная - позволяет сигналу проходить через устройство без потерь, что важно при последовательном подключении нескольких точек
• Частотный диапазон: 47–862 МГц - обеспечивает работу с аналоговым, цифровым и HD-TV сигналом, включая DVB-T/T2 и спутниковые каналы
• Номинальный ток: 16 А - указывает на совместимость с силовой сетью 220 В, хотя сама розетка не является электроустановочным изделием для нагрузки
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; подходит только для сухих внутренних помещений
• Материал корпуса: Поликарбонат - термостойкий, негорючий пластик, устойчивый к механическим повреждениям
• Цвет: Бежевый (кремовый) - соответствует классическим отделкам стен, легко комбинируется с другими элементами интерьера
• Климатическое исполнение: УХЛ3 - рассчитана на использование в условиях умеренного климата с возможностью перепадов температур до +40C и ниже 0C
• Количество выходов: 1 - один вход и один выход, реализация проходной схемы
• Количество постов: 1 - занимает одно место в рамке
• Способ монтажа: Скрытый - устанавливается в подрозетник глубиной минимум 40 мм
• Тип крепления: Винтовое - фиксируется болтами внутри подрозетника
• Поддержка декоративной вставки: Да - в комплекте уже установлена кремовая вставка, заменяемая при необходимости
• Соответствие нормам: ГОСТ Р 51321.1-2007 - сертифицирована по требованиям к электроустановочным изделиям

Совместимость и монтаж

Розетка Lezard 701-0303-129 совместима с любыми стандартными подрозетниками диаметром 68 мм, используемыми в России. Для монтажа необходимо:

• Выполнить штробы под кабель и подготовить подрозетник
• Закрепить розетку винтами - подпружиненные лапки автоматически раскроются при введении в подрозетник, обеспечивая плотную посадку
• Протянуть коаксиальный кабель через заднюю часть устройства - он будет проходить напрямую от входа к выходу
• Не использовать адаптеры или переходники между розеткой и телевизором - они снижают качество сигнала

Обязательно проверьте целостность экрана кабеля - плохой контакт вызывает помехи даже при правильной установке.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2007, который регламентирует безопасность электроустановочных изделий. Негорючий поликарбонат предотвращает распространение пламени. Однако, поскольку розетка работает с слаботочным сигналом, она не требует заземления. Главное условие безопасности - не смешивать её с розетками переменного тока. Раздельная прокладка силовых и телеантенных кабелей обязательна!

Преимущества

• Проходная схема - сохраняет уровень сигнала на всех участках цепи, не нуждается в активных усилителях при малом количестве ответвлений
• Эргономичный монтаж - подпружиненные лапки позволяют закрепить розетку одной рукой, без дополнительных инструментов
• Антивандальная форма - гладкая поверхность без выступов, трудно повредить
• Сменная вставка - можно заменить цвет в будущем без замены всей розетки
• Совместимость с большинством современных систем - от базового ТВ до IPTV-приставок с RF-выходом

Ограничения применения

• Не применяется во влажных помещениях - IP20 не допускает попадание воды
• Не предназначен для работы с высокими мощностями - нельзя подключать усилители, маршрутизаторы или другие устройства, потребляющие энергию
• Не рекомендуется для многоточечных систем более чем с 5-6 ответвлениями - возможны значительные потери сигнала
• Не совместима с HDMI, Ethernet, USB - только коаксиальные кабели с F-разъёмом
• Не подходит для наружной установки - материал и степень защиты не рассчитаны на воздействие осадков и UV-лучей

Примеры использования

• Подключение телевизора в гостиной через скрытую проводку
• Установка в детской комнате для подключения Smart TV с антенным входом
• Функциональный элемент в офисе для подключения видеоконференций через антенный вход
• Система распределённого ТВ-сигнала в многоэтажном доме - когда кабель проходит от этажа к этажу через несколько розеток

Практические советы

• Перед монтажом протестируйте сигнал мультиметром или тестером TVE - чтобы убедиться, что кабель живой
• Выбирайте качественный коаксиальный кабель с медным центральным проводником - алюминиевые варианты дают повышенные потери
• Не перегибайте кабель вокруг острых углов - минимальный радиус изгиба 50 мм
• Если розетка стоит рядом с силовой - соблюдайте расстояние не менее 30 см между кабелями, чтобы избежать наводок
• При замене вставки - используйте оригинальные запчасти от Lezard серии «Мира» - не все вставки подходят по форме
• Проверяйте соответствие типов разъёмов: вход и выход должны иметь F-коннекторы, а не RCA или BNC
