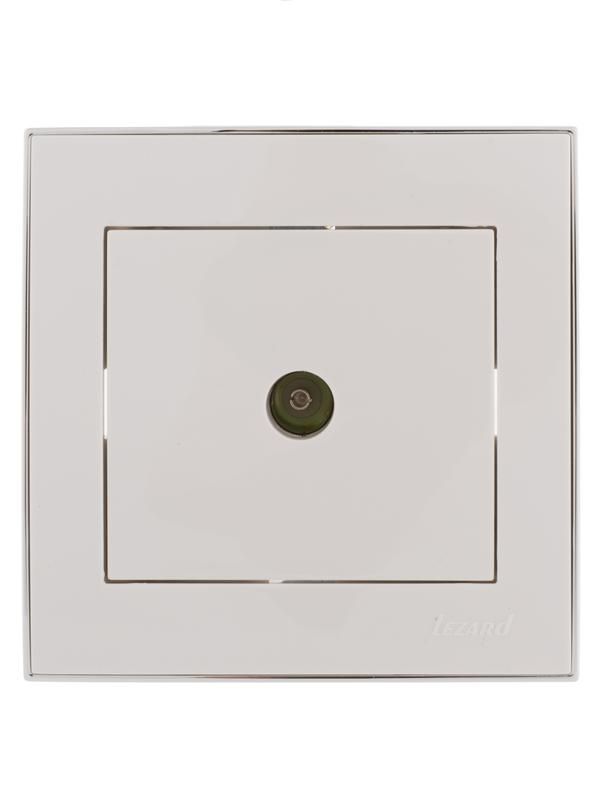

Розетка телевизионная оконечная TV СП Rain с хром. боковой вставкой бел. LEZARD 703-0225-130

Розетка телевизионная оконечная с боковой вставкой хром белая от Lezard (арт. 703-0225-130) предназначена для подключения телевизионного оборудования к коаксиальному кабелю в жилых и офисных помещениях. Она сочетает функциональность силовой розетки и антенного входа в одном корпусе, обеспечивая компактную и эстетичную установку.

Назначение и область применения

Эта розетка используется для подключения телевизоров, спутниковых приемников, модемов и других устройств, работающих через коаксиальный кабель. Подходит для скрытой проводки в стенах. Удобна там, где требуется одновременно подключить бытовую технику (через силовой контакт) и телевизионный сигнал (через F-разъем). Применяется в квартирах, домах, гостиницах, офисах.

Технические характеристики

• Напряжение: 220 В - для питания подключаемых устройств через встроенную силовую розетку
• Номинальный ток: 10 А - позволяет подключать нагрузку до 2,2 кВт
• Частотный диапазон: 47–862 МГц - покрывает все аналоговые, цифровые и спутниковые каналы, включая DVB-T/T2, DVB-S/S2
• Потери при подключении: 1,5 дБ - минимальное затухание сигнала, что сохраняет качество изображения
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях умеренного климата с возможностью перепадов температур и повышенной влажности внутри помещений
• Тип крепления: винтовое - надежное фиксирование в монтажной коробке
• Способ монтажа: скрытый - устанавливается в стену, выступает лишь лицевая панель
• Цвет: белый/хром - гармонирует с современной отделкой интерьера
• Количество выходов: один F-разъем + одна силовая розетка
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности электроустановок

Совместимость и монтаж

Розетка совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и F-разъемами. Для монтажа необходима глубокая монтажная коробка (обычно 60–70 мм) - так как она выполнена в исполнении “моноблок” и имеет внутреннюю конструкцию, требующую места для коммутации. Кабели подключаются к задней части устройства: силовой - к клеммам L/N, телевизионный - к центральному контакту и экрану F-разъема. Винты зажимают кабель плотно, но без перегрузки. После сборки панель вставляется в рамку и фиксируется винтами.

Безопасность и стандарты

Розетка телевизионная оконечная с боковой вставкой хром белая сертифицирована по ГОСТ Р 51321.1-2007, что гарантирует соответствие нормам электробезопасности. Защита IP20 исключает риск поражения током при случайном касании, но не допускает использование в сырых помещениях (ванная, баня, улица). Наличие двух функций (электро- и теле-) требует соблюдения правильной изоляции между цепями - в этом изделии они разделены конструкцией.

Преимущества

• Объединение двух функций в одном устройстве экономит место и снижает количество точек монтажа
• Высокий частотный диапазон обеспечивает четкий сигнал даже при использовании спутниковых и цифровых сервисов
• Минимальные потери сигнала (1,5 дБ) позволяют использовать длинные кабельные трассы без усилителей
• Хромированная вставка улучшает внешний вид и устойчивость к механическим повреждениям
• Система “моноблок” упрощает замену старой розетки без переделки штробы

Ограничения применения

• Не подходит для открытой проводки - только скрытая установка
• IP20 не защищает от влаги - нельзя устанавливать в ванных комнатах, на кухне рядом с мойкой, на балконах
• Не предназначен для подключения высокочастотных систем (радиолокация, Wi-Fi, Bluetooth) - работает только с коаксиальным телевизионным кабелем
• Не рекомендуется для многоквартирных домов с активными распределительными сетями без согласования с оператором - возможно влияние помех

Примеры использования

• Подключение Smart-TV в гостиной - питание через розетку, сигнал через F-разъем
• Установка в комнате с IPTV-приставкой и роутером, запитанным от одной точки
• Замена старой антенной розетки в новом ремонте без изменения штрабы
• Монтаж в офисе для подключения видеоконференций с антенным входом

Практические советы

• Перед монтажом проверьте, чтобы в стене был достаточный объем для монтажной коробки - RAIN-серии требуют минимум 60 мм глубины
• Не перетягивайте винты при подключении кабеля - это может повредить внутренний контакт F-разъема
• Используйте качественный коаксиальный кабель с медным центральным проводником - это сохранит уровень сигнала
• Если планируете подключать несколько устройств, используйте делители после этой розетки - сама она является оконечной и не предназначена для ответвлений
• При замене старой розетки отключите питание - даже если вы подключаете только антенну, силовая часть остается под напряжением
