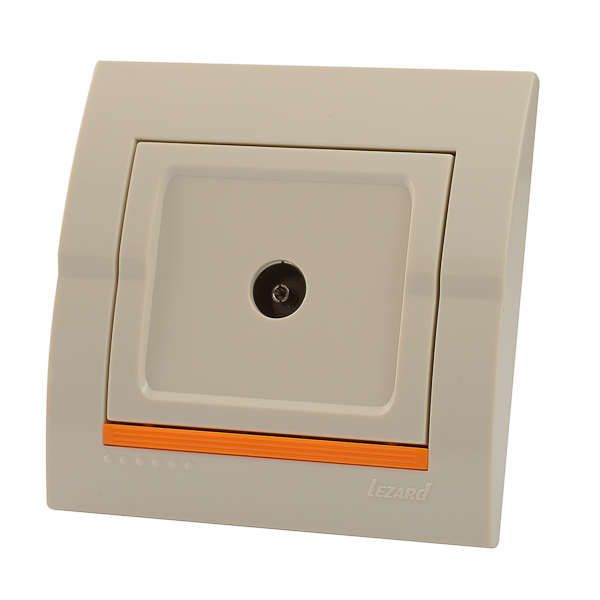

Розетка телевизионная проходная TV СП Deriy 16А IP20 крем. LEZARD 702-0303-129

Розетка телевизионная проходная 16А IP20 крем от бренда Lezard, артикул 702-0303-129 - устройство для подключения телевизионного оборудования и бытовой техники через одну точку. Комбинирует функции силовой розетки и коаксиального входа для сигнала ТВ, что упрощает монтаж в одной нише. Подходит для установки в жилых помещениях, офисах и на объектах со скрытой проводкой.

Назначение и область применения

Розетка телевизионная проходная 16А IP20 крем предназначена для одновременного подключения электроприборов мощностью до 3,5 кВт (при 220 В) и антенного/спутникового кабеля. Проходная конструкция позволяет передавать TV-сигнал дальше по цепи - от одного устройства к другому. Удобна там, где требуется компактное решение: за телевизором, в стенном шкафу, в зоне домашнего кинотеатра. Применяется в квартирах, гостиницах, административных зданиях.

Технические характеристики

• Номинальное напряжение: 220 В - совместима с сетями переменного тока в России и странах СНГ
• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами; не предназначена для влажных помещений
• Частотный диапазон: 47–862 МГц - обеспечивает передачу аналогового, цифрового и спутникового сигнала (DVB-T/T2/C/S)
• Сопротивление: 8–20 дБ - минимальное затухание сигнала при прохождении через устройство
• Габариты: 90×90×40 мм - соответствует стандартным подрозетникам
• Материал корпуса: пластик - устойчив к механическим воздействиям, не горючий
• Цвет: бежевый - сочетается с большинством интерьерных решений
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C
• Тип крепления: винтовое - фиксируется в подрозетнике болтами
• Способ присоединения: винтовые клеммы - надежное соединение проводов без пайки
• Количество постов: один - одна силовая розетка и один TV-вход
• Декоративная вставка: есть - легко заменяется при необходимости
• Соответствие стандарту: ГОСТ Р 51321.1-2007 - требования к безопасности электроустановок

Совместимость и монтаж

Розетка телевизионная проходная 16А IP20 крем устанавливается в стандартный подрозетник глубиной не менее 40 мм. Для монтажа используется винтовое крепление - необходимо предварительно отключить питание. Кабели подключаются к винтовым клеммам: фаза, ноль и заземление - для силовой части; центральная жила и оплетка - для коаксиального входа. Обязательно соблюдать полярность при подключении TV-кабеля. Совместима с любыми моделями плоских телевизоров, приставок DVB-T2, спутниковых приемников и усилителей сигнала.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2007, который регламентирует безопасность распределительных устройств. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от воды и пыли - применение в ванных комнатах, банях и на улице запрещено. Нагрев при работе находится в норме при нагрузке до 16 А. Не рекомендуется использовать с удлинителями высокой мощности.

Преимущества

• Объединяет две функции - силовую розетку и TV-вход - экономит место и снижает количество отверстий в стене
• Проходная схема - сигнал не теряется между устройствами, можно подключать несколько телевизоров последовательно
• Фиксация винтами - прочнее, чем пружинные зажимы, особенно при длительной эксплуатации
• Декоративная вставка сменная - позволяет менять цвет без замены всей розетки
• Широкий частотный диапазон - работает с современным цифровым ТВ и спутниковыми системами

Ограничения применения

• Не предназначена для влажных помещений из-за степени защиты IP20
• Не подходит для установки вне помещений - не имеет герметизации
• Не рассчитана на постоянную работу при максимальной нагрузке более 16 А - возможен перегрев
• Несовместима с высокочастотными системами выше 862 МГц - например, некоторые радиолокационные или специализированные каналы
• Подходит только для скрытой проводки - не является накладной моделью

Примеры использования

• За телевизором в гостиной - питание для ТВ и приставки, сигнал от антенны или спутника
• На кухне - подключение микроволновки и цифрового ТВ-приёмника в одном месте
• В офисе - питание принтера и подключение к сети кабельного ТВ
• В многоквартирном доме - распределение TV-сигнала от этажного узла к нескольким комнатам

Практические советы

• Перед монтажом проверьте диаметр подрозетника - он должен быть не меньше 68 мм, чтобы вместить корпус 90×90 мм
• При подключении TV-кабеля используйте качественный коаксиальный кабель с волновым сопротивлением 75 Ом
• Не перетягивайте винты клемм - это повредит медные жилы и вызовет нагрев
• Если сигнал слабый - проверьте целостность кабеля и наличие переходников, которые могут увеличивать потери
• Для долговечности не подключайте к этой розетке мощные потребители типа обогревателей - они могут вызвать перегрузку
• Замените декоративную вставку, если она потрескалась - это не влияет на работоспособность, но ухудшает внешний вид
