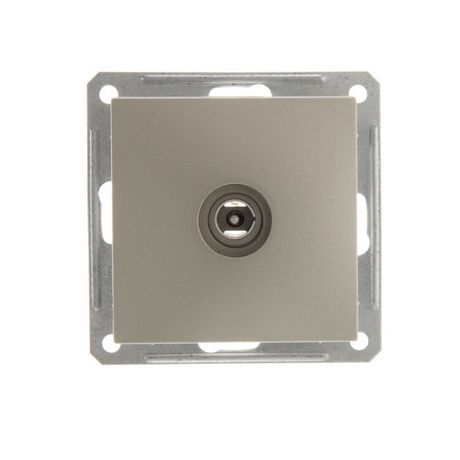

Розетка телевизионная оконечная TV СП W59 механизм шампань SE RTS-151-4-86 APC

Розетка телевизионная оконечная TV скрытая в рамку шампань W59 от Systeme Electric - это однопостовое устройство для подключения телевизионного кабеля в скрытую проводку, совместимое с монтажными коробками стандартного размера. Артикул rts-151-4-86 относится к серии W59 и предназначена для бытовых и коммерческих объектов с невысокими требованиями к эстетике и надежности.

Назначение и область применения

Розетка телевизионная оконечная TV скрытая в рамку шампань W59 используется для подключения коаксиального кабеля от антенны или спутниковой системы к телевизору, приставке или модему. Применяется там, где нужна простая, надёжная и недорогая точка доступа к телевизионному сигналу - например, в жилых квартирах, гостиницах, офисах класса B, при бюджетном ремонте. Устройство не предназначено для передачи сигнала на расстояние или усиления - оно лишь обеспечивает соединение между кабелем и оборудованием.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 5–862 МГц - поддерживает аналоговые, цифровые и DVB-T/T2 сигналы
• Количество выходов: 1
• Максимальное сечение кабеля: 2,5 мм2 - позволяет использовать стандартные коаксиальные кабели типа RG-6, RG-59
• Материал корпуса: пластик, без содержания галогенов
• Цвет: бежевый (шампань), глянцевая поверхность
• Степень защиты: IP20 - защищает от контакта с пальцами, не защищает от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, без экстремальных температур и высокой влажности
• Крепление: винтовое, через монтажную рамку
• Нормативы: соответствует ГОСТ Р 51322.1-99 (МЭК 60884-1-94)
• Комплектация: механизм с накладкой (лицевой панелью) и крепёжной рамкой

Совместимость и монтаж

Розетка W59 устанавливается в стандартные круглые или прямоугольные монтажные коробки глубиной не менее 40 мм. Крепление осуществляется винтами на рамке - они фиксируют механизм внутри коробки. Подключение кабеля выполняется через F-разъём: зачищается внешняя изоляция кабеля, оплетка закручивается вокруг корпуса разъёма, центральная жила вставляется в контакт. Обязательно проверьте, чтобы кабель не перегибался и не был слишком плотно затянут - это снижает качество сигнала. Розетка не требует заземления, так как работает с пассивным RF-сигналом.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 51322.1-99, что гарантирует соответствие требованиям безопасности для электроустановочных изделий. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. IP20 не предполагает защиту от влаги - не используйте в ванных комнатах, на улице или в сырых помещениях. Температурный режим работы ограничен климатическим исполнением УХЛ4 - не рекомендуется применение в неотапливаемых зданиях зимой.

Преимущества

• Простая установка благодаря универсальной рамке - подходит к большинству стандартных монтажных коробок
• Глянцевая бежевая панель легко вписывается в интерьеры с минимализмом или теплой палитрой
• Поддержка широкого частотного диапазона - совместима с современными цифровыми телевизионными системами
• Недорогая стоимость - экономичное решение для массового монтажа
• Механизм можно купить отдельно - удобно при замене старых розеток без вскрытия стен

Ограничения применения

• Не предназначен для многоканальных или активных систем - не имеет усилителей, делителей или фильтров
• IP20 исключает использование во влажных средах - нельзя устанавливать в ванных, банях, на балконах
• Не подходит для подключения к HDMI, Ethernet или другим интерфейсам - только коаксиальный кабель
• Не рассчитана на высокие нагрузки - не является источником питания, только соединителем сигнала
• Пластиковый корпус не выдерживает механических ударов - не применяйте в местах с риском повреждений

Примеры использования

• Подключение телевизора в гостинице номерного фонда
• Замена старой розетки в квартире после капитального ремонта
• Монтаж в офисе класса B для подключения IPTV-приставки
• Установка в новостройках при базовой прокладке антенной сети

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр монтажной коробки позволял свободно поместить рамку W59 - обычно требуется не менее 60 мм в диаметре
• Не перетягивайте винты при креплении - это может деформировать пластиковую рамку и нарушить контакт
• Используйте качественные коаксиальные кабели с медной оплёткой - плохой кабель хуже влияет на сигнал, чем сама розетка
• Если планируете масштабную установку - заказывайте сразу несколько единиц одного партии; цвета могут немного отличаться между партиями
• Для лучшей герметизации в сухих помещениях можно дополнительно проклеить стык между рамкой и стеной силиконовым герметиком - но не на участках, где есть контакт с металлом
