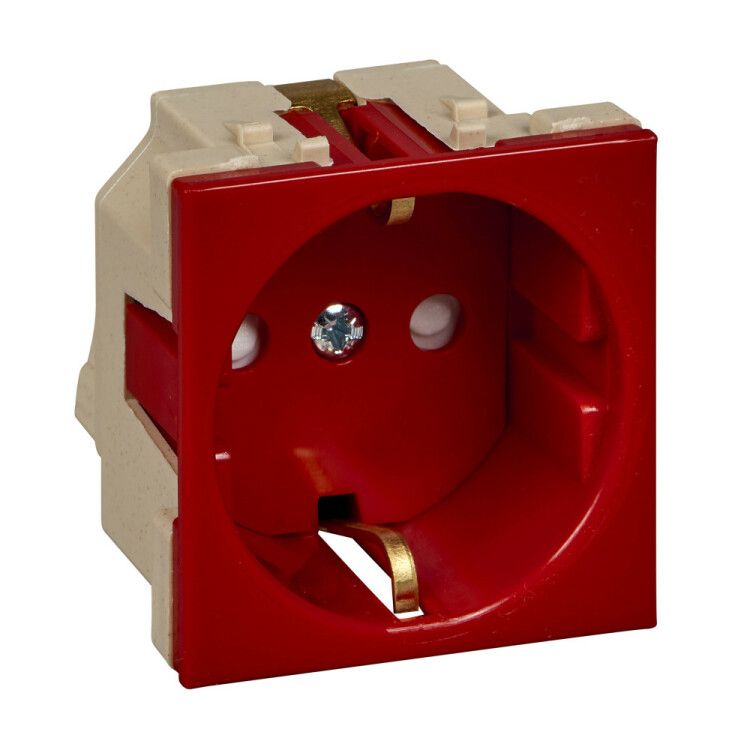

Розетка 1-м СП 2мод. W45 16А IP20 250В с заземл. защ. шторки для кабель-канала красн. SE RN16-113-K APC

Розетка с заземлением для кабель-канала красная 2 модуля 16 А 250 В с защитными шторками - это модульное устройство от бренда Шнейдер Электрик, серия W45, артикул rn16-113-k, предназначенное для скрытой установки в кабель-каналах и других модульных системах. Устройство обеспечивает безопасное подключение бытовой техники с заземлением и защищено от случайного доступа к контактам.

Назначение и область применения

Розетка с заземлением для кабель-канала красная 2 модуля 16 А 250 В с защитными шторками предназначена для установки в модульных электротехнических системах с габаритами 45×45 мм. Подходит для монтажа в кабель-каналах, лючках, мини-колоннах и распределительных щитах с внутренними модульными рамками. Используется там, где нужна надёжная розетка с заземлением - в офисах, мастерских, на производстве, в жилых помещениях при замене старой проводки. Артикул rn16-113-k совместим с розеточными лючками MultiDesk.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В - для однофазной сети 220–240 В
• Количество фаз: 1
• Частота: 50 Гц - соответствует российским стандартам
• Количество активных контактов: 3 - фаза, ноль, земля
• Заземление: есть - контакт для подключения PE-проводника
• Защита контактов: да - автоматические шторки предотвращают доступ к токоведущим частям
• Тип подключения: винтовой - надёжное соединение с медным кабелем
• Максимальное сечение кабеля: 2,5 мм2 - подходит для стандартных силовых линий
• Количество модулей: 2 - занимает два модуля в системе 45×45 мм
• Габаритные размеры: 45×45×40 мм - точное соответствие стандарту
• Минимальная глубина монтажной коробки: 40 мм - требование для правильной установки
• Степень защиты: IP20 - защита от пальцев, но не от воды и пыли
• Ударопрочность: IK03 - устойчивость к слабому механическому воздействию
• Материал корпуса: пластик - самозатухающий, без галогенов
• Цвет: красный - визуально отличается от других элементов системы
• Тип крепления: защёлка - фиксируется в монтажной коробке без болтов
• Способ монтажа: скрытый - устанавливается внутри стеновой ниши
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Нормативный документ: ГОСТ Р 51322.1-99 - соответствует российскому стандарту безопасности

Совместимость и монтаж

Розетка с заземлением для кабель-канала красная 2 модуля 16 А 250 В с защитными шторками совместима с любыми модульными системами, соответствующими стандарту 45×45 мм. Механизм легко вставляется в розеточные лючки MultiDesk и аналогичные модели. Для монтажа необходима монтажная коробка глубиной не менее 40 мм. Кабели подключаются через винты - рекомендуется использовать медный провод сечением до 2,5 мм2. Защёлка позволяет закрепить механизм без инструментов, но перед фиксацией проверьте плотность посадки. Накладка идёт в комплекте - после монтажа она просто накрывается сверху.

Безопасность и стандарты

Розетка выполнена из самозатухающего пластика без галогенов, что снижает риск распространения пламени. Защитные шторки исключают доступ к токоведущим частям при случайном прикосновении. Соответствует ГОСТ Р 51322.1-99 и имеет степень защиты IP20 - подходит только для сухих помещений. Ударопрочность IK03 гарантирует устойчивость к легким ударам, например, при случайном ударе инструментом. Климатическое исполнение УХЛ4 допускает использование в неотапливаемых помещениях при условии отсутствия конденсата.

Преимущества

• Автоматические шторки повышают безопасность - особенно в домах с детьми
• Фиксация защёлкой ускоряет монтаж и не требует дополнительных креплений
• Совместимость с системой W45 и лючками MultiDesk - удобно при масштабировании проекта
• Пластик без галогенов - экологически безопаснее при переработке
• Яркий красный цвет - помогает визуально выделить розетку среди других модулей

Ограничения применения

• IP20 - нельзя устанавливать во влажных помещениях (ванная, кухня без защиты, подвалы с высокой влажностью)
• Максимальное сечение кабеля 2,5 мм2 - не подходит для мощных потребителей выше 3,5 кВт или длинных линий с большим падением напряжения
• Только скрытая установка - не используется как накладная розетка
• Не имеет индикации работы - невозможно определить включен ли ток визуально
• Подходит только для однофазной сети - не применяется в трёхфазных системах

Примеры использования

• Офисные кабель-каналы - подключение компьютеров, принтеров, зарядных устройств
• Производственные участки - питание маломощного оборудования (электроинструменты, освещение)
• Жилые дома - замена устаревших розеток в стенах с современной проводкой
• Мебельные модули - встраивание в рабочие столы с кабель-каналами
• Электрощитовые колонны - дополнительные точки питания для сервисного оборудования

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - минимально 40 мм, иначе механизм не войдёт
• При подключении затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить контактную группу
• Используйте только медный провод - алюминий несовместим с этим типом клемм
• Если розетка будет использоваться рядом с источниками тепла - убедитесь, что температура окружающей среды не превышает +40 C
• Для многократного подключения/отключения - рассмотрите возможность установки выключателя в соседний модуль
• Артикул rn16-113-k - это именно механизм с накладкой; если нужны другие цвета или функции - выбирайте другую модель серии W45
