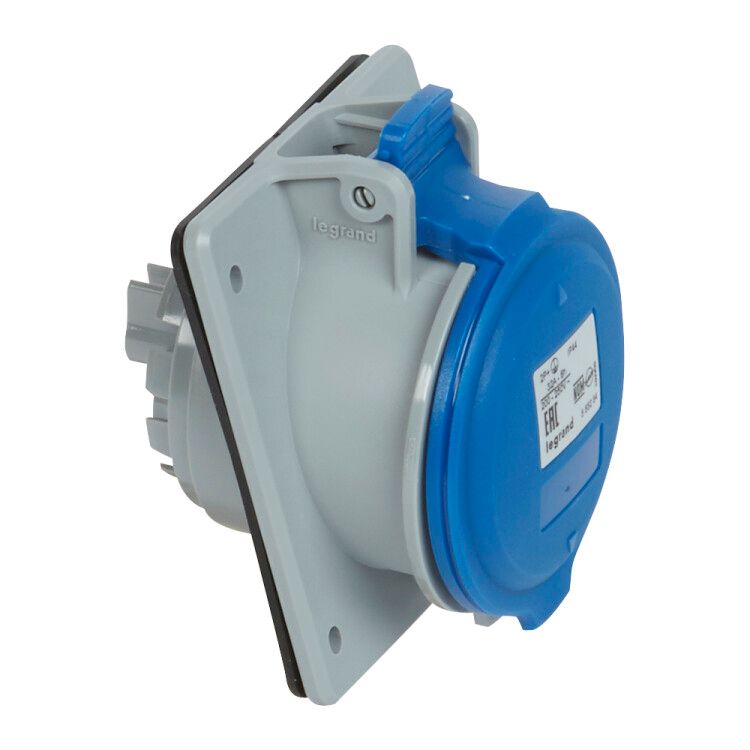

Розетка встраиваемая - 32А 2К+З 230 В IP 44 | 090169 Legrand

Розетка встраиваемая 32А 230В 2К+З IP44 от Legrand Euro (артикул 090169) предназначена для надёжного подключения мощных бытовых и промышленных устройств в условиях повышенной влажности или запылённости. Принадлежит к серии P17 Tempra Pro - решению для профессионального монтажа в жилых, коммерческих и производственных объектах.

Назначение и область применения

Эта розетка используется там, где требуется подключить оборудование с высокой потребляемой мощностью - например, электрокотлы, сварочные аппараты, насосы, компрессоры или промышленные станки. Благодаря защите IP44 она подходит для установки в помещениях с повышенной влажностью: кухнях, ванных комнатах, гаражах, цехах, на открытых площадках под навесом. Не предназначена для уличного монтажа без дополнительной защиты от прямого попадания осадков.

Технические характеристики

• Номинальное напряжение: 230 В - соответствует стандартной сети в России и странах СНГ
• Номинальный ток: 32 А - выдерживает нагрузку до 7,3 кВт при 230 В
• Количество полюсов: 3 - фаза, ноль, заземление; совместима с штепсельными вилками типа F (Schuko)
• Степень защиты: IP44 - защита от брызг воды со всех сторон и твёрдых частиц размером более 1 мм
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение проводов
• Положение заземляющего контакта: 6 часов - ориентировано вниз, что снижает риск попадания влаги внутрь при вертикальном монтаже
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическим повреждениям
• Габариты: 84×84 мм - стандартный размер для встраивания в стеновые ниши
• Расстояние между крепёжными отверстиями: 70×70 мм - совместимо с большинством стандартных подрозетников
• Цвет: синий - отличается от обычных белых розеток, позволяет легко идентифицировать силовые точки

Совместимость и монтаж

Розетка Legrand Euro 090169 устанавливается в стандартную металлическую или пластиковую подрозетник с глубиной не менее 50 мм. Крепится через два отверстия с шагом 70×70 мм. Подключение выполняется с помощью винтовых клемм - рекомендуется использовать медные одножильные провода сечением 4–6 мм2. Для многожильных проводов применяйте наконечники. Убедитесь, что подрозетник имеет достаточную жёсткость - избыточная деформация может повредить корпус. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости благодаря симметричному дизайну.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51324.1-2011 и IEC 60884-1. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке. Нагрузка 32 А рассчитана на длительную работу без перегрева. Сертифицирована для использования в системах TN-S и TN-C-S. Не используйте с автоматическими выключателями на ток ниже 32 А - это нарушит принцип селективности и может вызвать ложные срабатывания.

Преимущества

• Усиленная контактная группа - обеспечивает минимальное нагревание даже при постоянной работе на пределе
• Фиксированный заземляющий контакт в положении “6 часов” - снижает риск образования конденсата внутри
• Высокая степень защиты IP44 - безопасна в местах с возможным брызгами воды
• Синий цвет - удобен для визуального различения силовых точек в сложных распределительных щитах
• Совместимость с сериями P17 Tempra Pro - позволяет собирать единый стиль интерфейса в проектах

Ограничения применения

• Не предназначен для установки вне помещений - прямой дождь или снег могут повредить механизм
• Не работает с током выше 32 А - превышение вызывает перегрев и выход из строя
• Не совместима с вилками других типов (например, CEE 7/7 или NEMA) - только европейские Schuko
• Не рекомендуется для подключения оборудования с импульсными нагрузками (частотные преобразователи, светодиодные драйверы) без дополнительной фильтрации

Примеры использования

• Подключение электрического водонагревателя в ванной комнате
• Сварочный аппарат в гараже или мастерской
• Компрессор для pneumatic инструментов в автосервисе
• Промышленный насос в системе водоснабжения
• Оборудование на кухне ресторана (плита, духовой шкаф, кофе-машина)

Практические советы

• Перед монтажом проверьте соответствие сечения провода - для 32 А минимум 4 мм2 меди, лучше 6 мм2
• При использовании в сыром месте - обязательно примените герметичную рамку и убедитесь, что подрозетник плотно закреплён
• Не затягивайте винты клемм слишком сильно - можно повредить медные жилы или саму клемму
• При замене старой розетки - сравните расстояние между отверстиями (70×70 мм); если не совпадает - используйте переходную планку
• Для обслуживания - отключите питание, снимите лицевую панель, не трогайте клеммы без тестера
