Розетка встраиваемая 16А 3п 25В IP44 75х75 Bals 4360

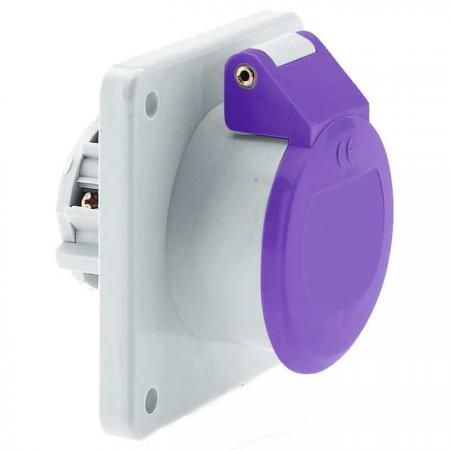

Розетка встраиваемая BALS 4360 предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Подходит для установки в щитовые, цеха, на объектах с жесткими требованиями к защите от внешних воздействий.

Назначение и область применения

Розетка встраиваемая BALS 4360 используется для подключения трёхфазных потребителей мощностью до 16 А. Её основная задача - обеспечить безопасный и устойчивый контакт в средах, где возможны брызги воды, пыль или перепады температур. Применяется в промышленных помещениях, на производственных линиях, в мастерских, на стройплощадках и в других местах, где требуется защита от загрязнений.

Технические характеристики

• Номинальный ток: 16 А
• Число полюсов: 3 (трёхфазная сеть L1, L2, L3)
• Напряжение: 25 В (максимальное рабочее напряжение - указание производителя; для промышленных розеток обычно применяются 400–480 В, проверьте соответствие вашей сети)
• Степень защиты: IP44 - защита от частиц крупнее 1 мм и брызг воды со всех сторон
• Габариты: 75×75 мм - стандартный размер для встраивания в штробу или стеновой короб
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам

Совместимость и монтаж

Розетка BALS 4360 совместима с большинством стандартных встраиваемых коробок глубиной от 40 мм. Для монтажа необходимо:

• Вырезать отверстие в стене размером 75×75 мм;
• Закрепить корпус в коробке с помощью фиксирующих зажимов;
• Подключить три фазных провода (L1, L2, L3) и заземление (PE) согласно схеме на задней крышке;
• Убедиться, что все контакты затянуты моментом 0,5–0,7 Нм - избыточное усилие повредит клеммы.

Не используйте розетку без заземления - она имеет вывод PE, который обязателен для безопасности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007 для коммутационных аппаратов бытового и аналогичного назначения. Конструкция исключает случайное касание токоведущих частей при установленной лицевой панели. Клеммы выполнены из медного сплава с серебряным покрытием - обеспечивают долгую работу без окисления.

Преимущества

• Защита IP44 позволяет использовать розетку встраиваемую BALS 4360 в сырых и пыльных помещениях без дополнительных кожухов.
• Компактный размер 75×75 мм удобен для компоновки в плотных распределительных щитах.
• Фиксация корпуса через зажимы снижает риск смещения при вибрации - важно для станков и конвейеров.
• Легко заменяемая лицевая панель - не требует демонтажа всей розетки при повреждении.

Ограничения применения

• Напряжение 25 В указано в спецификации, однако реальные промышленные системы работают на 380/400 В - уточните у производителя, является ли это опечаткой или изделие рассчитано на низковольтную систему (например, 24 В постоянного тока); использование в сетях выше 25 В может привести к пробою изоляции.
• Не предназначен для открытой установки на улице - IP44 не защищает от прямого потока воды или длительного воздействия осадков.
• Не рекомендуется для подключения устройств с высоким пусковым током (более 100 А) - возможна сварка контактов.

Примеры использования

• Электродвигатели насосов в цехах по переработке пищевых продуктов
• Конвейеры на линиях сборки
• Сварочные аппараты в ремонтных зонах
• Шлифовальные и фрезерные станки в металлообработке

Практические советы

• Перед монтажом проверьте, чтобы габариты отверстия точно соответствовали 75×75 мм - даже небольшое отклонение усложнит установку.
• Обязательно используйте заземляющий проводник - он подключен к клемме PE внутри розетки.
• При использовании в холодном помещении допускается работа при температуре от –25 C до +40 C - уточните в документации производителя пределы.
• Не закрывайте розетку декоративными панелями или материалами, которые могут нагреваться - это нарушает теплоотвод и снижает срок службы.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с тяжёлыми нагрузками.
