Розетка встраиваемая 16A 3р(2P+PE) 6h 230V IP67 75х75 QC 13734 I 13734-Bals Bals

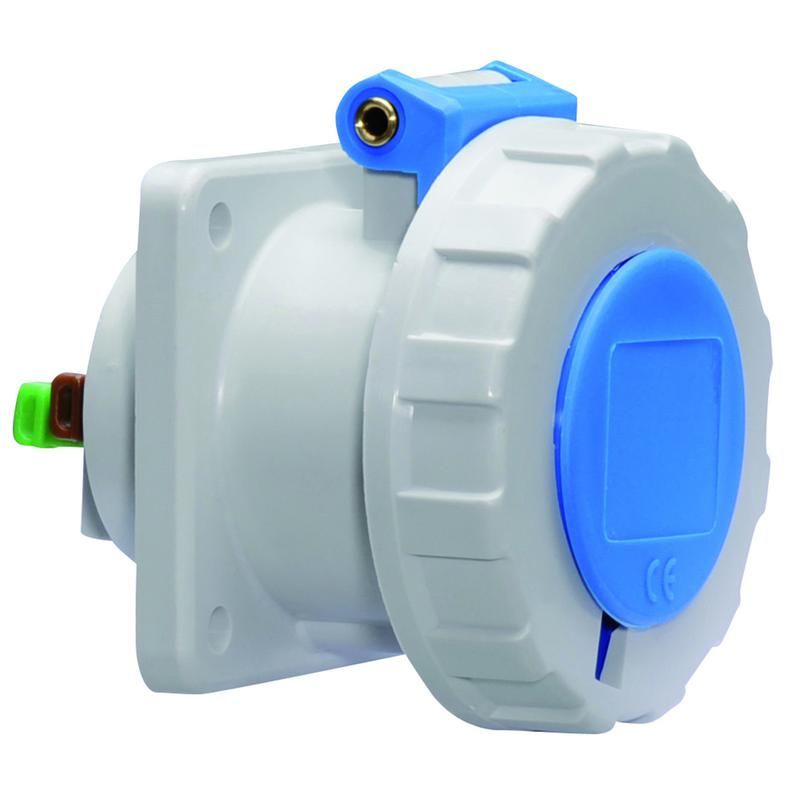

Розетка встраиваемая 16А 3P (2P+PE) 6h 230V IP67 75x75 Quick Connect CEE от Bals предназначена для надёжного подключения оборудования в условиях повышенной запылённости и влажности. Благодаря быстрому соединению и защите IP67, она идеально подходит для промышленных объектов, где важна скорость монтажа и долговечность.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и устойчивое подключение трёхфазного оборудования с заземлением. Подходит для станков, конвейеров, насосов, сварочных аппаратов и других устройств на производстве, в цехах, на открытых площадках или в помещениях с высокой влажностью - например, на пищевых предприятиях или в автомойках.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузки типичных промышленных потребителей
• Напряжение: 230 В - рассчитана на однофазную сеть 230 В между фазой и нулём, либо на систему 400/230 В трёхфазной сети
• Количество полюсов: 3 (2P+PE) - два рабочих контакта и один заземляющий
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 1 метра на 30 минут
• Тип подключения: безвинтовая клемма - позволяет быстро закрепить провода без инструментов
• Ориентация контактов: прямолинейная - провода выходят прямо из корпуса, удобно для компактной установки
• Положение заземления: 6 часов - контакт заземления расположен внизу, что соответствует стандартному расположению в промышленных штекерах CEE
• Габариты корпуса: 60×60 мм - совместим с типовыми монтажными коробками
• Фланец: 75×75 мм - обеспечивает плотное прилегание к поверхности при установке
• Материал корпуса: пластик - устойчив к химическим воздействиям и механическим повреждениям
• Цвет: синий - стандартизирован для промышленных розеток, легко отличается от бытовых

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 16A 3P (например, IEC 60309). Для монтажа необходимо подготовить отверстие в стене или щите размером 60×60 мм. Корпус вставляется внутрь, а фланец 75×75 мм прижимается к поверхности. Безвинтовые клеммы позволяют вставить провода на глубину 8–10 мм - после этого они автоматически фиксируются. Убедитесь, что провода зачищены точно до указанной длины, чтобы избежать плохого контакта. Напряжение подключается согласно цветовой маркировке: L1, L2, L3, N, PE - соблюдайте полярность.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309 для промышленных соединений. Конструкция исключает случайное отсоединение под нагрузкой. Защита IP67 гарантирует работу даже при попадании воды или пыли. Материал корпуса не поддерживает горение и имеет класс самозатухания V-0.

Преимущества

• Быстрый монтаж благодаря безвинтовой клемме - экономит время при обслуживании
• Высокая степень защиты IP67 - работает в сложных средах, где обычные розетки выходят из строя
• Удобная ориентация заземления на 6 часов - совпадает с большинством промышленных вилок
• Синий цвет - визуальное различение от бытовых белых розеток, снижает риск ошибок при подключении
• Компактный корпус 60×60 мм - легко заменяет старую розетку без переделки ниши

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временный контакт
• Не рекомендуется использовать в местах с частыми ударными нагрузками - материал корпуса прочный, но не металлический
• Подходит только для сетей до 230 В - нельзя применять в трёхфазных системах 400 В без правильного распределения фаз
• Запрещено перегружать выше 16 А - превышение тока вызывает перегрев и выход из строя

Примеры использования

• Промышленный станок с ЧПУ - подключение через розетку Bals 13734-bals для быстрой замены при ремонте
• Автомобильная мойка - устанавливается на внешней стене, выдерживает брызги и пар
• Линия сборки - несколько розеток установлены вдоль конвейера для подключения мобильных инструментов
• Складское помещение - питание грузоподъёмных механизмов с возможностью быстрого отключения

Практические советы

• Перед монтажом проверьте, что отверстие в стене точно соответствует размеру 60×60 мм - слишком маленькое отверстие затруднит установку
• При использовании многожильных проводов используйте наконечники - это предотвращает ослабление контакта
• Не забудьте правильно направить заземляющий контакт вниз - он должен совпасть с положением 6 часов на вилке
• После монтажа протестируйте розетку тестером - убедитесь, что нет пробоя на корпус и все контакты работают
• При необходимости замены - можно менять без демонтажа всей системы, так как корпус встраивается в стандартную нишу
