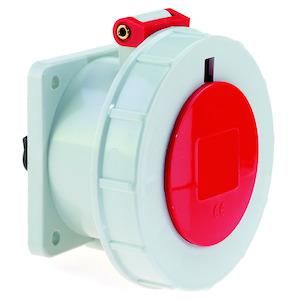

Розетка встраиваемая 16A 4р(3P+PE) 6h 400V IP67 1376 фланец 75х75 I 1376-Bals Bals

Розетка встраиваемая 16А 4P(3P+PE) 6ч 400В IP67 фланец 75х75 от Bals (артикулы 1376-bals и 1376) предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Её прочный пластиковый корпус и высокая степень защиты делают её подходящим решением для промышленных объектов.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей с заземлением - например, станков, насосов, компрессоров, конвейеров. Подходит для установки в цехах, на открытых площадках, в пищевой и химической промышленности, где требуется защита от воды, пыли и механических воздействий. Красный цвет позволяет легко отличить её от других розеток, что удобно при организации энергообеспечения.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер, соответствует требованиям для большинства промышленных устройств
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 4 (3P+PE) - три фазных контакта + один заземляющий
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Фланец: 75×75 мм - обеспечивает устойчивую фиксацию в стеновой нише
• Размеры монтажных отверстий: 60×60 мм - совпадает со стандартными гнездами для встраиваемых розеток
• Заземляющий контакт: положение 6 часов - ориентирован вниз, что снижает риск попадания влаги при вертикальной установке
• Тип подключения: винтовой зажим - надёжное и проверенное соединение проводов
• Ориентация подключения: прямолинейная - провода выходят прямо из задней части, без поворотов
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток
• Цвет: красный - визуальная идентификация, особенно полезна в сложных распределительных системах

Совместимость и монтаж

Розетка встраиваемая 16А 4P(3P+PE) 6ч 400В IP67 фланец 75х75 устанавливается в подготовленную нишу с отверстием 60×60 мм. Фланец 75×75 мм плотно прилегает к поверхности, исключая люфт. Для монтажа используйте провода сечением до 4 мм2 - они должны свободно входить в винтовые клеммы. Убедитесь, что глубина ниши достаточна для размещения корпуса и кабельного ввода. Прямолинейная ориентация подключения требует прямого прохода кабеля через стену или короб. Не допускается перегиб кабеля внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с повышенной опасностью. Высокая степень защиты IP67 гарантирует безопасную работу даже при случайном брызгах воды или длительной эксплуатации в пыльной среде. Напряжение 400 В и ток 16 А соответствуют нормам ГОСТ 7398.1 и IEC 60309-2 для промышленных штепсельных соединений.

Преимущества

• Высокая герметичность благодаря IP67 - минимизирует риск короткого замыкания и окисления контактов
• Удобная ориентация заземляющего контакта в 6 часов - предотвращает скопление влаги и грязи
• Чёткая цветовая маркировка - ускоряет обслуживание и снижает риск ошибок при подключении
• Простой винтовой зажим - не требует специальных инструментов, доступен для многократного демонтажа
• Стандартные размеры фланца и отверстия - совместима с существующими монтажными решениями

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 не равно IP68
• Не рекомендован для установки в местах с частыми температурными скачками выше +60 C или ниже –25 C - материал корпуса теряет эластичность
• Не подходит для подключения однофазных устройств без заземления - имеет только 4-полюсную схему
• Красный цвет не является стандартным для бытовых сетей - использование в жилых помещениях может нарушать правила маркировки

Примеры использования

• Подключение трехфазного станка с ЧПУ в металлообрабатывающем цехе
• Розетка для питательного насоса на очистных сооружениях
• Точка питания конвейера в пищевом производстве с регулярной мойкой оборудования
• Временная точка подключения сварочного аппарата на стройплощадке

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и сечения - слишком толстый провод не войдёт в клемму
• Обязательно затяните винты с усилием, указанным в документации - недостаточно затянутый контакт нагревается
• При установке в сыром помещении используйте дополнительную герметизацию вокруг отверстия - даже IP67 не спасёт от протечек через щели
• Для обслуживания отключайте питание и проверяйте отсутствие напряжения - розетка работает под высоким напряжением
• Если нужна другая ориентация контактов - выбирайте аналоги с другими углами (например, 3 часа или 9 часов)
