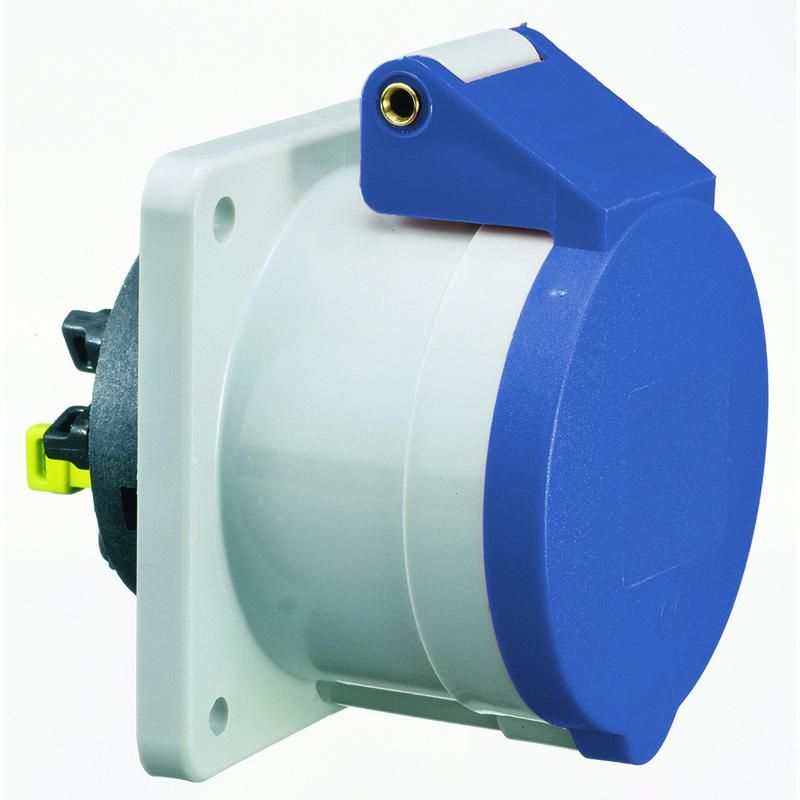

Розетка встраиваемая 32A 3р(2P+PE) 6h 400V IP44 QС 75х75 13703 I 13703-Bals Bals

Розетка встраиваемая 32A 3P (2P+PE) 6h 400V/230V IP44 75x75 Quick Connect CEE от Bals предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влаги. Артикулы 13703 и 13703-bals подходят для промышленных объектов, где требуется быстрый монтаж и устойчивость к механическим воздействиям.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с рабочим напряжением до 400 В и однофазного - до 230 В. Подходит для станков, насосов, компрессоров, конвейеров и других устройств, требующих питания 32 А. Установка осуществляется в стеновые ниши, что делает её идеальной для постоянного монтажа на производстве, в мастерских и складах.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку мощностью до 7,4 кВт при 230 В и до 22 кВт при 400 В
• Количество полюсов: 3 (2 фазы + защитное заземление PE)
• Напряжение: 230 В / 400 В - совместима с сетями TN-S и TT
• Степень защиты: IP44 - защищена от брызг воды и частиц крупнее 1 мм
• Тип клеммы: Безвинтовая - позволяет подключить провода без инструментов
• Габариты: 60×60 мм (монтажный проём), высота 75 мм
• Положение заземления: 6 часов - контакт расположен внизу при установке лицевой стороной к пользователю
• Материал корпуса: термостойкий пластик - не горюч, устойчив к химическим воздействиям
• Цвет: синий - соответствует стандартному цветовому кодированию для промышленных розеток

Совместимость и монтаж

Розетка совместима со штекерами стандарта CEE 32 A, 3P+PE. Монтаж выполняется в подготовленную нишу размером 60×60 мм. Кабель вставляется в клемму до щелчка - фиксация происходит автоматически. Для правильного подключения важно соблюдать ориентацию: заземляющий контакт находится в положении «6 часов». Прямолинейное подключение исключает изгибы проводов внутри корпуса, снижая риск перегрева.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных соединителей. Конструкция предотвращает случайное отсоединение под нагрузкой. Наличие защитного заземления обеспечивает безопасность при работе с металлическими корпусами оборудования.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономия времени при обслуживании
• Уплотнённая конструкция корпуса повышает долговечность в условиях влажности и пыли
• Чёткая цветовая и угловая маркировка (синий, 6 ч) минимизирует ошибки при подключении
• Высокая степень защиты IP44 допускает использование в помещениях с возможным попаданием брызг

Ограничения применения

• Не предназначен для открытых площадок - IP44 не защищает от прямого потока воды или длительного дождя
• Не рекомендуется использовать в местах с частыми ударными нагрузками - корпус из пластика менее устойчив к механическим повреждениям, чем металл
• Подходит только для жилых медных проводов сечением, указанного производителем - проверьте соответствие перед монтажом

Примеры использования

• Подключение трехфазного сварочного аппарата на заводе
• Фиксированное питание конвейера в пищевой промышленности
• Розетка для воздушного компрессора в автосервисе
• Оборудование с регулярным подключением/отключением - например, тестовые стенды

Практические советы

• Перед установкой убедитесь, что глубина ниши достаточна - высота изделия 75 мм, а не 60 мм
• При использовании многожильных проводов используйте наконечники - они лучше фиксируются в безвинтовых клеммах
• Проверяйте плотность затяжки кабеля: после подключения слегка потяните провод - он не должен выходить из клеммы
• Для удобства обслуживания пометьте розетку этикеткой с типом нагрузки - особенно если рядом установлены другие устройства
• Артикулы 13703 и 13703-bals - одинаковые по функционалу; различаются лишь партией производства, заменяемы между собой
