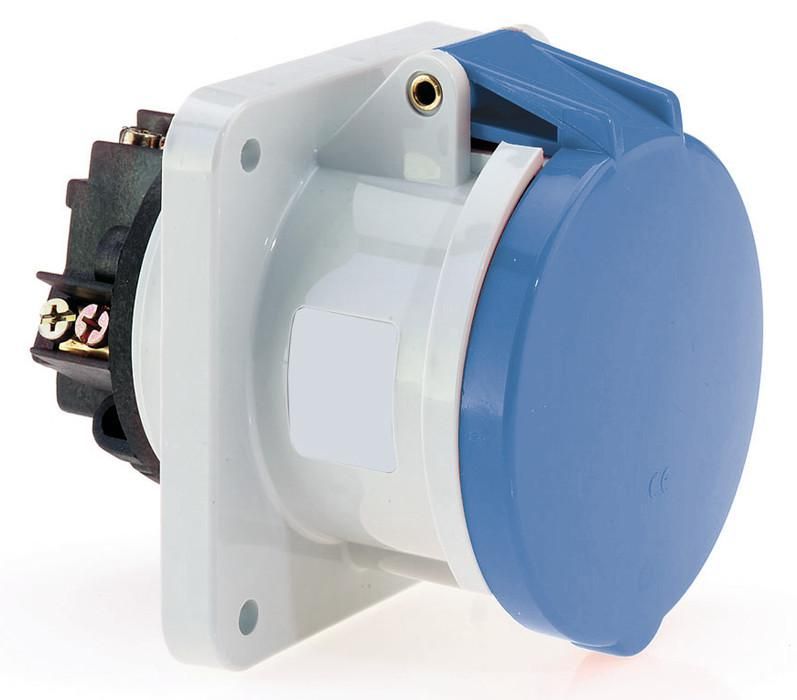

Розетка встраиваемая 63A 3р(2P+PE) 6h 230V IP44 фланец 107x100 1307 I 1307-Bals Bals

Розетка встраиваемая 63А 3P(2P+PE) 6h 230V IP44 фланец 107x100 от Bals - надёжный контактный узел для постоянного подключения мощного оборудования в условиях повышенной запылённости и влаги. Артикул 1307-bals подходит для промышленных объектов, где требуется безопасное и долговечное соединение.

Назначение и область применения

Эта розетка предназначена для подключения трёхфазного оборудования с током до 63 А. Подходит для станков, сварочных аппаратов, компрессоров, насосов и других устройств на производстве, в цехах, на стройплощадках. Благодаря защите IP44 её можно устанавливать в помещениях с возможным попаданием брызг воды или пыли - например, в механических мастерских, на складах, в логистических терминалах.

Технические характеристики

• Максимальный ток: 63 А - позволяет подключать оборудование мощностью до ~25 кВт при 230 В (трёхфазное подключение)
• Напряжение: 230 В - рассчитана на работу в сетях с линейным напряжением 230–400 В
• Количество полюсов: 3 (2P+PE) - два рабочих провода + заземление, без нулевого контакта
• Защита IP44 - предотвращает попадание твёрдых частиц больше 1 мм и брызг воды с любого направления
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки
• Фланец: 100×107 мм - размеры для установки в стену или панель, обеспечивают жёсткую фиксацию
• Расстояние между монтажными отверстиями: 77×85 мм - совпадает с типовыми отверстиями в распределительных коробках
• Заземляющий контакт: положение 6 часов - ориентирован вниз, что снижает риск попадания влаги и пыли
• Ориентация подключения: прямолинейная - кабель вводится прямо, без изгиба, уменьшает нагрузку на контакты
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток
• Цвет: синий - стандартизированный цвет для трёхфазных розеток, отличает от однофазных (белых/чёрных)

Совместимость и монтаж

Розетка встраивается в нишу глубиной не менее 60 мм. Для монтажа используется фланцевый крепёж - отверстия под саморезы расположены на расстоянии 77×85 мм. Убедитесь, что установленная коробка имеет соответствующие габариты. Кабели подключаются через винтовые зажимы: сечение жил - от 1,5 до 16 мм2. Не используйте провода с жилами более 16 мм2 - они не войдут в зажимы. После монтажа обязательно проверьте затяжку винтов после первых 10–20 часов работы - возможно ослабление при нагреве.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2 для штепсельных соединений промышленного типа. Наличие заземляющего контакта обеспечивает защиту от поражения током. Цветовая маркировка (синий) соответствует нормам для трёхфазных систем. Применение в местах с высокой влажностью допускается благодаря классу IP44, но не рекомендовано для прямого воздействия струи воды или длительного погружения.

Преимущества

• Усиленный фланец 107×100 мм повышает прочность крепления и исключает перекос при установке
• Положение заземляющего контакта в 6 часов минимизирует риск скопления влаги внутри
• Прямолинейный ввод кабеля снижает вероятность перегибов и износов изоляции
• Пластиковый корпус не поддаётся коррозии и не требует специального обслуживания
• Синий цвет упрощает визуальную идентификацию трёхфазных цепей на панелях

Ограничения применения

• Не предназначен для открытого монтажа на улице - IP44 не защищает от прямого дождя или струй воды
• Не использовать в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Не подходит для частого подключения/отключения - предназначена для постоянного подключения оборудования
• Не применяйте с автоматами выше 63 А - возможна перегрузка контактов
• Не устанавливайте рядом с источниками тепла выше 50 C - материал корпуса может деформироваться

Примеры использования

• Подключение трехфазного станка ЧПУ в металлообработке
• Розетка для сварочного аппарата на ремонтном участке
• Питание воздушного компрессора в автосервисе
• Подключение насосной группы в водонапорной станции
• Распределительная точка питания на строительной площадке

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в стене и размера фланца - 107×100 мм требует подготовленной ниши
• Используйте кабель с медными жилами, сечением 10–16 мм2 - оптимально для 63 А
• После установки протестируйте розетку тестером на замыкание с заземлением
• Обязательно пометьте розетку этикеткой с указанием тока и напряжения - особенно если она часть сложной системы
• При замене старой розетки - сравните размеры фланца и расположение отверстий: 77×85 мм - стандарт для большинства аналогичных моделей Bals и конкурентов
