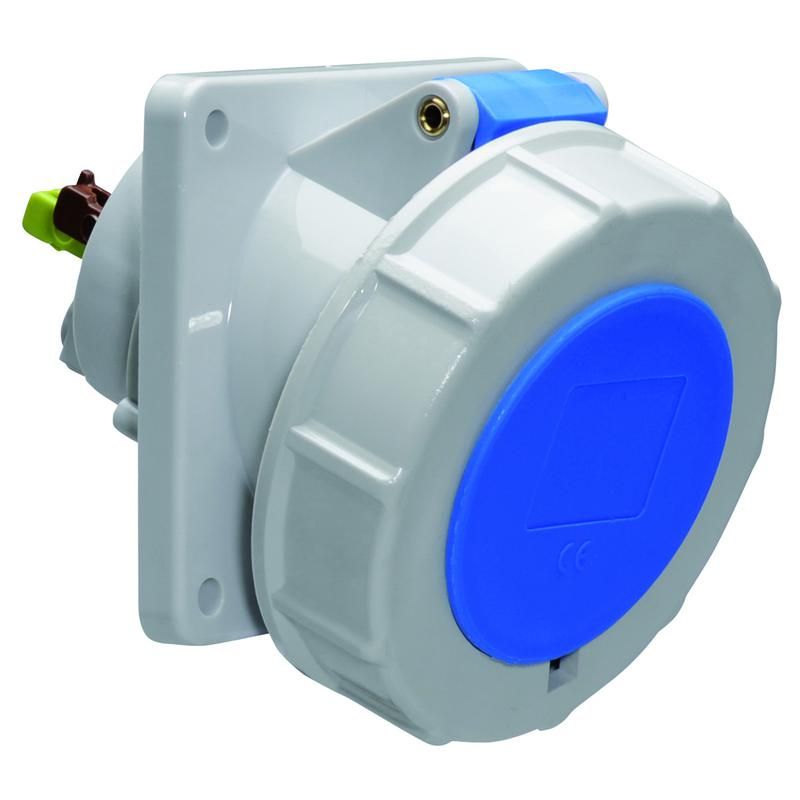

Розетка встраиваемая наклонная 32А 3р 230в 6h IP67 85х85 QC 12819 I 12819-Bals Bals

Розетка встраиваемая панельная фланцевая 32А 3 полюса 230В 6 часов IP67 85x85 Quick Connect (QC) I I от Bals предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влаги. Благодаря быстрому соединению QC и защите IP67, она идеально подходит для промышленных объектов, где важна скорость монтажа и долговечность.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и прочное подключение трёхфазного оборудования с током до 32 А. Подходит для станков, насосов, компрессоров, конвейеров и других устройств на производстве, в цехах, на открытых площадках или в помещениях с высокой влажностью. Установка выполняется в стеновые или панельные ниши - фланцевый дизайн обеспечивает плотную посадку и герметичность.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку мощных трёхфазных потребителей
• Напряжение: 230 В - совместима с сетями переменного тока 230/400 В
• Количество полюсов: 3 - три рабочих контакта для L1, L2, L3; заземление отдельно
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип клеммы: Безвинтовая - зажим происходит через рычаг, исключает необходимость отвертки
• Габариты: 85×85 мм - стандартный размер для встраивания в панели
• Расстояние между монтажными отверстиями: 70×70 мм - соответствует типовым шаблонам установки
• Положение заземляющего контакта: 6 часов - контакт расположен внизу при вертикальном положении розетки
• Угол подключения: Наклонный - провода подходят под углом, снижая напряжение изгиба
• Материал корпуса: Пластик - устойчив к химическим воздействиям и механическим повреждениям
• Цвет: Синий - стандартизированная цветовая маркировка для трёхфазных систем

Совместимость и монтаж

Розетка совместима с кабелями с жилами до 6 мм2. Для подключения используйте только одножильные или многожильные провода с опрессовкой. Монтаж осуществляется в отверстие 85×85 мм с последующим закреплением через четыре отверстия по периметру с шагом 70×70 мм. Клеммы работают по принципу Quick Connect (QC): достаточно вставить провод и нажать рычаг - контакт замыкается автоматически. Перед первым включением проверьте плотность фиксации и отсутствие люфта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60309-2 для промышленных разъёмов. Конструкция предотвращает случайное отсоединение под нагрузкой. Цветовое исполнение (синий) указывает на использование в трёхфазных сетях. Защита IP67 позволяет применять её даже при мойке оборудования водой под давлением.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам QC - экономия времени при обслуживании
• Высокая степень защиты IP67 - работает в сложных средах без потери функциональности
• Фланцевая конструкция - обеспечивает герметичность и устойчивость к вибрациям
• Наклонный угол входа кабеля - снижает риск повреждения изоляции при частых перемещениях
• Чёткая маркировка положения заземления (6 часов) - минимизирует ошибки при подключении

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Не рекомендовано использовать в местах с температурой ниже -25C или выше +60C - материал корпуса теряет эластичность
• Запрещено подключать провода больше 6 мм2 - возможен перегрев и выход из строя клемм
• Не следует применять в взрывоопасных зонах - отсутствует сертификат ATEX

Примеры использования

• Подключение трёхфазного станка с ЧПУ на металлообрабатывающем участке
• Разъём для питательного насоса на очистных сооружениях
• Временная розетка для тестирования оборудования на сборочных линиях
• Коннектор для воздушного компрессора на автосервисе

Практические советы

• Перед установкой убедитесь, что отверстие в панели точно соответствует габаритам 85×85 мм - малейший перекос нарушает герметичность
• При использовании в сыром помещении дополнительно смажьте резьбу крепёжных элементов антикоррозийным составом
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно после длительной работы под максимальной нагрузкой
• Для удобства обслуживания используйте розетку Bals 12819-BALS - отличается только цветовой маркировкой, но сохраняет все технические параметры
• Не применяйте силу при вставке вилки - если не входит, проверьте соответствие типа вилки (IEC 60309 P+N+PE, 3P, 32A)
