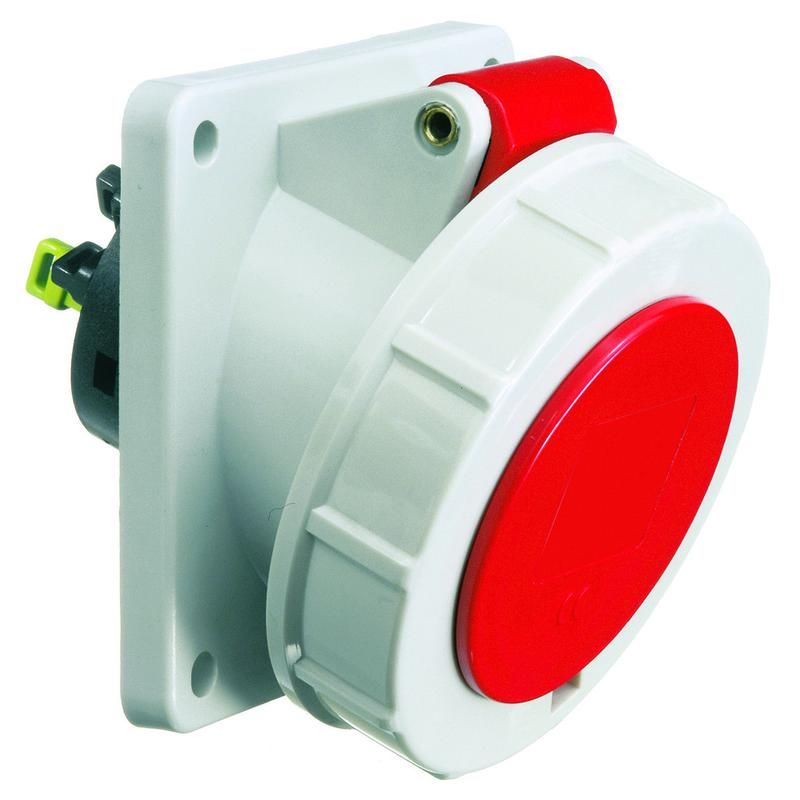

Розетка встраиваемая наклонная 32А 4р 400в 6h IP67 85х85 QC 12821 I 12821-Bals Bals

Розетка встраиваемая панельная фланцевая 4P 32А 400В 6ч IP67 85x85 Quick Connect (QC) I-Bals I Bals предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Благодаря быстрому соединению и защите IP67, она подходит для промышленных объектов, где важна скорость монтажа и долговечность.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей с током до 32 А и напряжением до 400 В. Подходит для установки на панелях, стендах, станках, конвейерах и других устройствах, работающих в сложных условиях. Применяется на заводах, в цехах, на стройплощадках, в логистических комплексах - там, где требуется устойчивый контакт и защита от внешних воздействий.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку типичных промышленных устройств, таких как насосы, компрессоры, сварочные аппараты;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В;
• Количество полюсов: 4 - три фазы + заземление (L1, L2, L3, PE);
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут;
• Тип подключения: безвинтовая клемма - провода фиксируются механическим зажимом, не требует отвертки;
• Габариты: 85×85 мм - совместима с большинством стандартных ниш для встраиваемых розеток;
• Положение заземляющего контакта: 6 часов - ориентация штырей соответствует стандартному расположению для удобства подключения;
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток, не нагревается;
• Угол подключения: наклонный - позволяет легко заводить кабели под углом, снижает риск перегиба;
• Расстояние между монтажными отверстиями: 70×70 мм - стандартизировано для крепления на панелях;
• Цвет: красный - визуально отличает розетку от других, указывает на высокую мощность.

Совместимость и монтаж

Розетка I-Bals I Bals 12821-BALS монтируется в подготовленное отверстие 85×85 мм. Крепится через четыре отверстия по углам с шагом 70×70 мм. Для подключения используйте кабели с жилами до 6 мм2 - они должны быть зачищены на 9–11 мм. Безвинтовые клеммы работают так: вставьте провод до щелчка, затем проверните рычаг фиксатора. Убедитесь, что все жилы плотно зажаты - особенно важно для заземления. Наклонный вход позволяет избежать резких изгибов кабеля, продлевая срок службы изоляции.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями к промышленным соединителям. Соответствует нормам безопасности для электрооборудования в условиях повышенной опасности. Защита IP67 обеспечивает безопасность даже при случайном попадании воды или пыли. Цветовая маркировка (красный) соответствует рекомендациям по идентификации силовых точек. Не предназначен для постоянного нахождения под водой - допускается лишь кратковременное погружение.

Преимущества

• Быстрый монтаж благодаря системе Quick Connect - экономит время при сборке и обслуживании;
• Высокая степень защиты IP67 - работает в сыром, пыльном, агрессивном окружении;
• Надёжная фиксация проводов без винтов - исключает ослабление контакта со временем;
• Компактный форм-фактор 85×85 мм - легко встраивается в ограниченные пространства;
• Чёткая цветовая исключительность - красный цвет сразу показывает, что это силовой разъём.

Ограничения применения

• Не применяется в взрывоопасных средах - не имеет сертификата Ex;
• Не предназначена для частого отсоединения/присоединения под нагрузкой - возможен износ контактов;
• Запрещено использовать с кабелями с жилами более 6 мм2 - не войдут в клемму;
• Не следует применять в местах с постоянным температурным колебанием выше +60 C - материал корпуса теряет прочность;
• Не подходит для наружной установки без дополнительного кожуха - хотя IP67 защищает от брызг, длительное воздействие осадков может повредить уплотнители.

Примеры использования

• Подключение трёхфазного станка с ЧПУ на металлообрабатывающем участке;
• Разъём для питания конвейерной ленты в пищевой промышленности;
• Временный доступ к питанию для сварочного аппарата на стройке;
• Фиксированный выход для насосной группы в канализационной станции;
• Интеграция в распределительный щит с автоматической системой управления.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - он должен подходить под спецификацию (до 6 мм2);
• При установке в панель убедитесь, что отверстие точно 85×85 мм - слишком маленькое отверстие повредит фланец;
• После подключения протяните кабель, чтобы не было натяжения - это предотвращает деформацию клемм;
• Проверяйте контакт заземления первым - именно он обеспечивает безопасность персонала;
• При замене старой розетки - сравните положение заземляющего контакта (6 часов): если оно другое, возможно, потребуется переориентация кабеля;
• Храните розетку I-Bals I Bals 12821-BALS в сухом месте до монтажа - даже при IP67 влага внутри упаковки может вызвать коррозию контактов.
