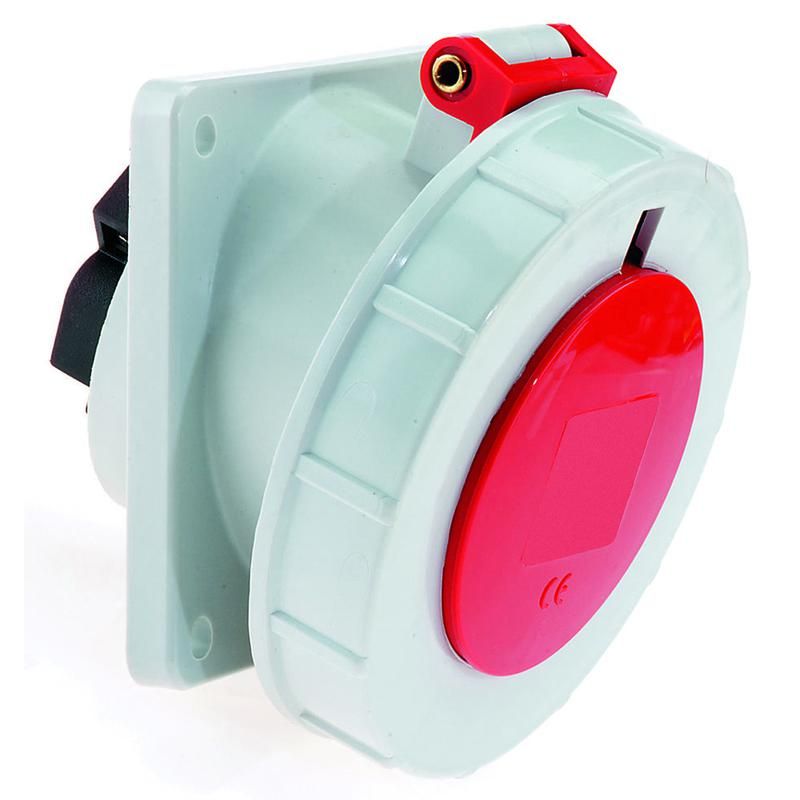

Розетка встраиваемая наклонная 32A 4р(3P+PE) 6h 400V IP67 85х85 12329 I 12329-Bals Bals

Розетка встраиваемая панельная фланцевая 4P 32A 400V IP67 85x85 (3P+PE) 6h пластик CEE от Bals - надёжное решение для подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Артикул 12329-bals подходит для монтажа на панели станков, конвейеров и других промышленных установках.

Назначение и область применения

Эта розетка предназначена для безопасного подключения трёхфазных потребителей с заземлением. Подходит для промышленного оборудования, где требуется высокая степень защиты от внешних воздействий. Часто используется на заводах, в цехах, на логистических объектах и в местах с возможным попаданием воды или пыли.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер, что соответствует мощности около 22 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 400 В переменного тока
• Количество полюсов: 4 (3P+PE) - три фазных контакта и один контакт заземления
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов, требует периодической проверки затяжки
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток, легкий и долговечный
• Габариты: 85×85 мм - компактный формат для плотного монтажа на панелях
• Расстояние между монтажными отверстиями: 70×70 мм - совместимо со стандартными крепёжными отверстиями
• Положение заземляющего контакта: 6 часов - заземление расположено внизу, что снижает риск случайного замыкания при монтаже
• Угол подключения: наклонный - позволяет легко заводить кабель под углом, экономя место в шкафу
• Цвет: красный - визуально выделяет устройство, часто применяется для обозначения силовых точек

Совместимость и монтаж

Розетка совместима с вилками стандарта CEE 400 V / 32 A (форм-фактор IEC 60309). Для монтажа необходимо просверлить отверстия с шагом 70×70 мм. Крепится через четыре монтажных отверстия на фланце. Установка выполняется в стену, панель или шкаф глубиной не менее 50 мм. Перед подключением убедитесь, что сечение провода соответствует току 32 А - рекомендовано использовать медный провод сечением не менее 6 мм2. Не используйте розетку без крышки - даже при отключенном оборудовании внутренние контакты остаются под напряжением.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 и ГОСТ Р МЭК 60309-2. Конструкция исключает возможность случайного подключения неверной вилки благодаря уникальной форме и цветовой маркировке. Наличие заземляющего контакта обеспечивает защиту от поражения током при повреждении изоляции оборудования.

Преимущества

• Высокая степень защиты IP67 делает её пригодной для работы в сложных условиях - на улице, в сыром помещении, рядом с мойками
• Фланцевый монтаж обеспечивает жёсткую фиксацию и предотвращает люфт при частых подключениях
• Наклонный угол подключения упрощает прокладку кабелей и снижает риск перегиба
• Красный цвет ускоряет визуальное определение силовой точки среди других розеток
• Пластиковый корпус не подвержен коррозии и не требует специального обслуживания

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Не работает при температуре ниже -25 C и выше +60 C - указанные пределы не указаны явно, но для пластика такие условия выходят за рамки нормальной эксплуатации
• Запрещается применять с током более 32 А - перегрузка вызывает нагрев и деформацию контактов
• Не подходит для бытового использования - конструкция ориентирована на промышленные сети, а не на домашнюю электропроводку

Примеры использования

• Подключение трехфазного станка с ЧПУ
• Силовая точка на конвейерной линии
• Розетка для насосной группы в канализационной камере
• Временный доступ к питанию на строительной площадке
• Оборудование в пищевой промышленности, где необходима регулярная мойка

Практические советы

• Перед первым включением проверьте затяжку винтов - после нескольких подключений они могут ослабнуть
• При монтаже в металлический шкаф обязательно заземлите саму розетку через фланец
• Используйте кабель с бронированием или в гофре - механическая защита продлит срок службы
• При необходимости замены - отключите питание, так как розетка не имеет встроенного выключателя
• Для контрольных работ выбирайте модели с крышкой - даже при отключённой вилке открытые контакты опасны
• Артикул 12329-bals совпадает с основным номером 12329 - уточняйте наличие в каталоге по обоим номерам
