Розетка встраиваемая наклонная 63А 3p (1P+N+PE) IP67 230в фланец 100х192 12569 I 12569-Bals Bals

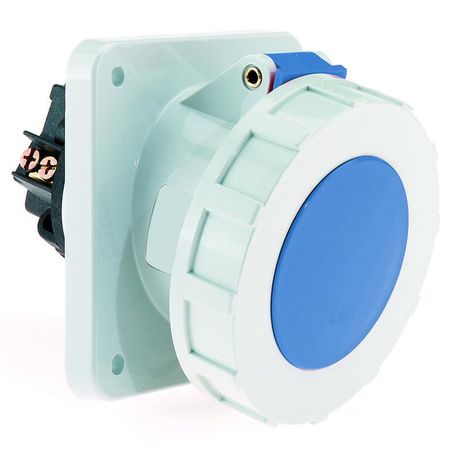

Розетка встраиваемая 63А 3P (1P+N+PE) 230В IP67 фланец 100x92 наклонная от Bals (арт. 12569) предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Устройство устанавливается в стену или корпус, обеспечивает безопасный контакт с трёхфазным питанием и защищено от внешних воздействий.

Назначение и область применения

Эта розетка используется там, где требуется высокая степень защиты и прочное соединение для оборудования большой мощности. Подходит для подключения станков, насосов, компрессоров, конвейеров и других промышленных устройств на 230 В. Благодаря классу защиты IP67 её можно применять на открытых площадках, в цехах с мойкой, на улице или в помещениях с высокой влажностью.

Технические характеристики

• Максимальный ток: 63 А - позволяет подключать нагрузку до 14,5 кВт при напряжении 230 В
• Напряжение: 230 В переменного тока
• Число полюсов: 3 (1P+N+PE) - один фазный, один нулевой и один защитный заземляющий контакт
• Защита: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 30 минут
• Тип подключения: винтовые зажимы - обеспечивают надёжный контакт без сварки или пайки
• Фланец: 100×92 мм - размеры монтажной рамки для установки в стену или нишу
• Расстояние между отверстиями для крепления: 77×85 мм - совпадает с типовыми отверстиями в коробках и панелях
• Ориентация: наклонная - штекер вставляется под углом, что снижает риск случайного выпадения
• Цвет: синий - соответствует стандартному цвету для силовых розеток
• Заземляющий контакт расположен в положении “6 часов” - удобно для стандартизированного подключения
• Материал корпуса: пластик - устойчив к химическим веществам и механическим повреждениям

Совместимость и монтаж

Розетка встраивается в подготовленную нишу или распределительную коробку с габаритами, соответствующими фланцу 100×92 мм. Для монтажа используются два болта через отверстия 77×85 мм. Кабель подводится снизу или сбоку - в зависимости от направления провода. Винтовые зажимы рассчитаны на жилы сечением до 16 мм2. Перед установкой проверьте соответствие глубины ниши и наличия места для свободного входа штекера под наклоном. Не используйте розетку без крышки - она обязательна для сохранения степени защиты IP67.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях повышенной опасности. Конструкция исключает доступ к токоведущим частям при установленном штекере. Наличие защитного заземления (PE) гарантирует отключение питания при пробое изоляции. Соответствует ГОСТ Р МЭК 60309-2 - стандарту для промышленных разъёмов.

Преимущества

• Высокая степень защиты IP67 делает розетку пригодной для экстремальных условий
• Наклонная ориентация предотвращает самопроизвольное отсоединение штекера
• Фланцевый монтаж обеспечивает плотную посадку и исключает люфт
• Синий цвет легко отличить от бытовых розеток - снижает риск ошибочного подключения
• Винтовые зажимы позволяют многократно переподключать кабели без потери качества контакта

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временный контакт
• Не работает при температуре ниже -25 C - материал становится хрупким
• Подходит только для сетей 230 В - нельзя использовать в системах 400 В или 110 В
• Не рекомендуется для частого демонтажа - винты могут износиться после 5–7 циклов сборки/разборки
• Не совместима с обычными бытовыми штекерами - требует специализированных вилок 63 А

Примеры использования

• На производстве: подключение токарного станка с ЧПУ в цеху с регулярной мойкой
• На стройплощадке: питание бетономешалки под навесом
• В логистике: розетка для зарядки электропогрузчика в зоне разгрузки
• В тепличном комплексе: подключение вентиляторов и насосов в условиях высокой влажности

Практические советы

• Перед установкой обязательно проверьте посадочные размеры фланца 100×92 мм и расстояние между отверстиями 77×85 мм - они должны точно совпадать с вашей коробкой
• Используйте кабель с медными жилами сечением 10–16 мм2 - меньшее сечение вызовет нагрев, большее - не войдёт в зажим
• При монтаже затягивайте винты равномерно - перекос может повредить изоляцию внутри
• Выбирайте вилку того же типа и класса (63 А, IP67) - не подходят универсальные или бытовые модели
• Проверяйте целостность уплотнителей перед каждым подключением - повреждённый уплотнитель выводит розетку из строя даже при правильной установке
• Обязательно закрывайте розетку крышкой после подключения - без неё защита IP67 теряется
