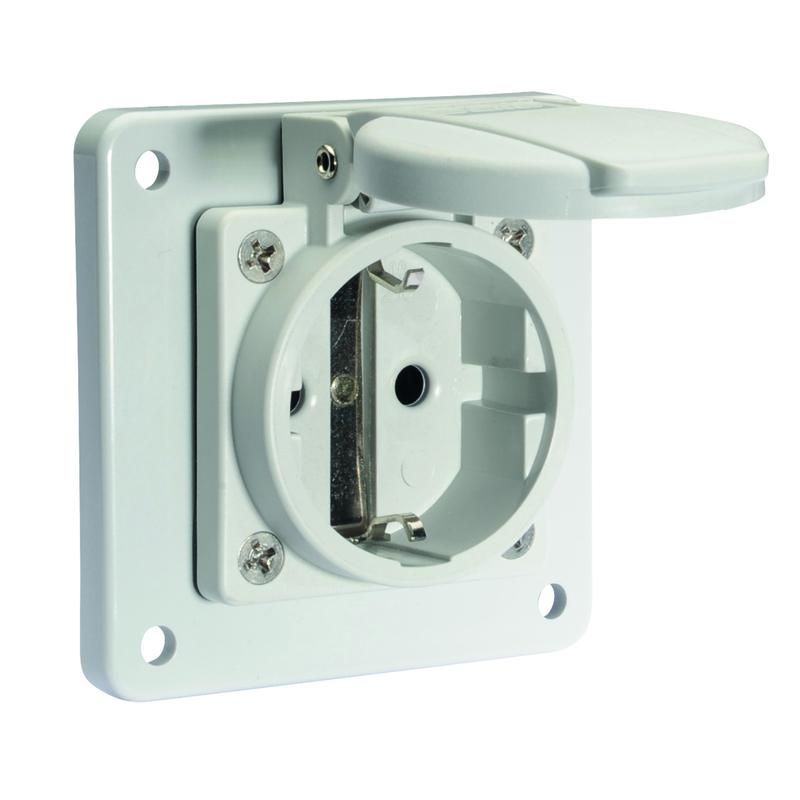

Розетка встраиваемая Schuko 16А 3п 250В IP54 фланец 75х75 Quick Connect сер. Bals 71109 71109-Bals

Встраиваемая розетка Schuko 16A 3p 250V IP54 фланец 75x75 Quick Connect от Bals предназначена для надёжного подключения мощных устройств в условиях повышенной запылённости и влаги. Благодаря быстрому соединению без винтов и прочному корпусу из термопласта, этот продукт удобен как для монтажника, так и для эксплуатационного персонала.

Назначение и область применения

Розетка Schuko 16A 3p 250V IP54 фланец 75x75 Quick Connect используется там, где требуется безопасное и долговечное подключение оборудования с заземлением. Подходит для установки на производстве, в цехах, на объектах ЖКХ, в лабораториях и других местах с высокой нагрузкой и возможным воздействием пыли и брызг воды. Применяется для питания станков, насосов, компрессоров, сварочных аппаратов и другой техники класса I.

Технические характеристики

• Номинальный ток: 16 А - выдерживает длительную нагрузку до 3,6 кВт при 250 В
• Номинальное напряжение: 250 В - соответствует европейской сети переменного тока
• Количество полюсов: 3 - L, N, PE (фаза, ноль, заземление)
• Степень защиты: IP54 - защищает от пыли (не полностью герметична, но препятствует оседанию вредных частиц) и от брызг воды со всех сторон
• Размер фланца: 75×75 мм - совпадает со стандартными проёмами для встраивания в стену или панель
• Тип подключения: Безвинтовая клемма - позволяет быстро закрепить провода без отвертки, просто вставив жилу до щелчка
• Материал корпуса: Термопласт - устойчив к нагреву, механическим повреждениям и химическим воздействиям
• Состав: Без галогенов - при возгорании не выделяет токсичных газов, безопаснее для людей и окружающей среды
• Цвет: 7035 RAL - серый матовый, сочетается с большинством промышленных панелей
• Наличие крышки: Да - предохраняет контактные элементы от внешнего воздействия при неиспользовании
• Оrientация подключения: Прямолинейная - провода выходят прямо назад, что упрощает маршрутизацию кабелей внутри шкафа

Совместимость и монтаж

Розетка Schuko 16A 3p 250V IP54 фланец 75x75 Quick Connect совместима со стандартными евророзетками (Schuko) и плагами типа F. Для монтажа необходим проём 75×75 мм в стене или панели. Кабель подключается через безвинтовые клеммы: зачистите жилы на 8–10 мм, вставьте в соответствующий разъём (L, N, PE) до характерного щелчка. Убедитесь, что провода не перегнуты и не задевают за внутренние детали. После установки проверьте плотность посадки и наличие заземления.

Безопасность и стандарты

Розетка соответствует требованиям EN 60309-2 для промышленных разъёмов и обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря крышке и глубокому расположению контактов. Материал корпуса соответствует нормам RoHS и REACH - свободен от опасных веществ. Наличие заземляющего контакта гарантирует соответствие требованиям безопасности для оборудования класса I.

Преимущества

• Быстрый монтаж - безвинтовые клеммы экономят время при установке и обслуживании
• Высокая степень защиты IP54 - работает в сложных условиях без потери функциональности
• Удобство замены - можно менять розетку без демонтажа всей панели, достаточно отсоединить кабели и вынуть её из корпуса
• Экологическая безопасность - состав без галогенов снижает риск образования ядовитых паров при аварии
• Чёткая ориентация - прямолинейное подключение минимизирует риск перегиба кабеля и затруднений при сборке шкафов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для установки вне помещений без дополнительной защиты от прямого дождя или сильного напора воды
• Подходит только для медных проводов сечением до 2,5 мм2 - использование более толстых жил невозможно
• Не совместим с плагами без заземления - требует обязательно трёхконтактных вилок
• Не следует использовать в средах с агрессивными химикатами (например, растворители, кислоты) - материал термопласта устойчив, но не ко всем типам воздействий

Примеры использования

• На производственных линиях - питание автоматических станков и роботов
• В ремонтных мастерских - подключение сварочного аппарата, болгарки, воздушного компрессора
• В лабораториях - обеспечение безопасного доступа к оборудованию с заземлением
• На складах и в холодильных камерах - надёжное подключение освещения и вентиляторов
• В системах управления - точки подключения контроллеров, датчиков и исполнительных механизмов

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене точно соответствовало размеру фланца 75×75 мм - даже небольшое расхождение может нарушить герметичность
• При использовании многожильных проводов используйте наконечники - они обеспечивают лучший контакт в безвинтовых клеммах
• Не затягивайте кабель слишком сильно - он должен легко входить в клемму, но не выпадать при легком дерганье
• При групповой установке нескольких розеток Bals 71109-BALS соблюдайте минимальный интервал между ними - это предотвращает перегрев и упрощает сервис
• Проверяйте целостность заземляющего контакта после каждого монтажа - именно он обеспечивает основную безопасность при работе с металлическим оборудованием
