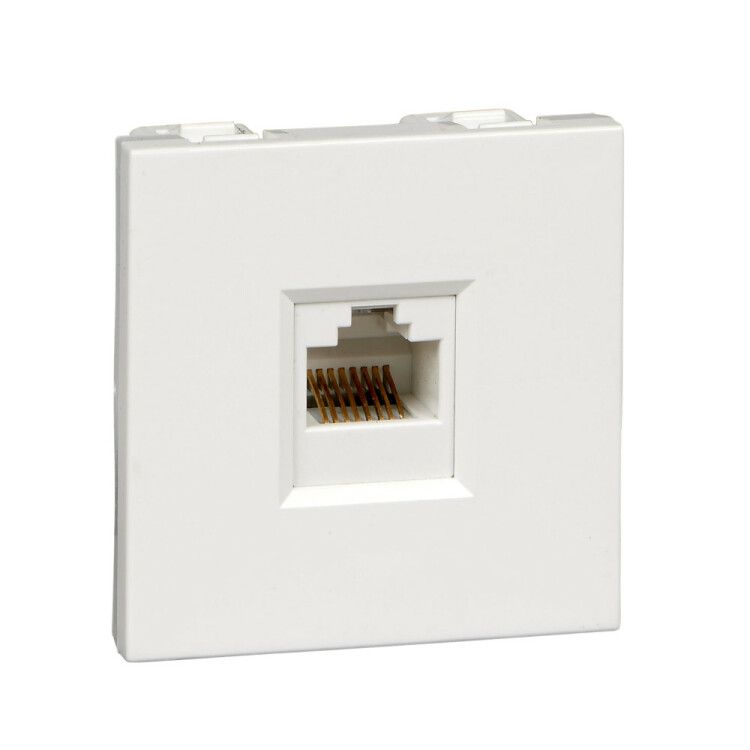

Розетка компьютерная 1-м W45 RJ45 кат.5E 45х22.5 R9003 бел. SchE RIN-145K5E-B APC

Розетка W45 1xRJ45 кат.5E формата 45x22,5 белая RAL 9003 от Systeme Electric - это внутренняя модульная розетка для подключения сетевых устройств через разъём RJ45 категории 5E. Подходит для скрытой установки в кабель-каналах и модульных системах 45×45 мм, совместима с лючками MultiDesk. Артикул rin-145k5e-b.

Назначение и область применения

Розетка W45 1xRJ45 кат.5E предназначена для организации точек доступа Ethernet в офисах, серверных, на производстве и в жилых помещениях. Устанавливается внутри стен или в модульных системах - например, в кабель-каналах, лючках MultiDesk, мини-колоннах. Используется там, где требуется надёжное и эстетичное подключение сетевого оборудования: компьютеров, IP-камер, телефонов VoIP, терминалов.

Технические характеристики

• Тип разъёма: RJ45, 8 контактов, категория 5E - обеспечивает передачу данных до 1 Гбит/с
• Количество разъёмов: один
• Формат: 45×22,5 мм - соответствует одному модулю системы W45
• Способ присоединения: 110-зажимной контакт - позволяет использовать стандартную технологию обжима проводов без пайки
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Цвет: белый RAL 9003 - нейтральный, сочетается с большинством интерьеров
• Степень защиты: IP20 - защищает от прикосновений пальцев и твёрдых предметов >12,5 мм; не предназначен для влажных зон
• Габариты: 45×22,5×32 мм
• Направление выхода кабеля: прямолинейное - удобно для прокладки вдоль канала
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативные документы: IEEE 1394c, ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Розетка W45 1xRJ45 кат.5E совместима со всеми элементами модульной системы W45, включая рамочные механизмы и лючки MultiDesk. Монтаж осуществляется в подготовленные ниши глубиной не менее 32 мм. Крепится защелкиванием - достаточно вставить механизм в гнездо до щелчка. Для подключения используется стандартный способ 110: провода вставляются в контактные пластины и фиксируются специальным инструментом. Наличие сальника позволяет герметично ввести кабель из кабель-канала, предотвращая перегибы.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ТУ ФЕАТ.434620.053 и нормами IEEE 1394c для коммуникационного оборудования. Защита IP20 исключает риск поражения током при случайном прикосновении к контактам. Материал корпуса не поддерживает горение. Соответствие классу УХЛ4 гарантирует работу в условиях средней влажности и умеренных температур - подходит для помещений с контролируемым микроклиматом.

Преимущества

• Модульный формат - легко заменить, расширить или переместить в рамках существующей системы
• Зажим 110 - быстрый и надёжный способ обжима без пайки, снижает время монтажа
• Сальник в комплекте - упрощает ввод кабеля и защищает от повреждения изоляции
• Поддержка кабель-каналов - можно монтировать в уже установленные системы без доработок
• Эстетика цвета RAL 9003 - не выделяется на фоне других элементов интерьера

Ограничения применения

• Не предназначена для открытой установки - требует скрытую нишу или модульный лючок
• IP20 не защищает от воды и пыли - нельзя использовать в сырых, уличных или производственных зонах с высокой запылённостью
• Не поддерживает PoE-питание - не имеет функций передачи энергии по Ethernet, только данные
• Только одна розетка на модуль - нельзя установить два разъёма в одном месте без удвоения модулей

Примеры использования

• Офисные рабочие места - подключение ПК, принтеров, IP-телефонов
• Производственные участки - связь между контроллерами, HMI-панелями, датчиками
• Общественные зоны - точки доступа в холлах, конференц-комнаты, библиотеки
• Жилые дома - организованная домашняя сеть в спальне, кабинете, детской комнате

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не меньше 32 мм, чтобы механизм полностью вошёл
• При использовании кабель-канала убедитесь, что сальник плотно прилегает к входному отверстию - это предотвратит проседание кабеля
• Для обжима проводов используйте специализированный инструмент 110 - обычные плоскогубцы могут повредить контакты
• При прокладке кабеля соблюдайте минимальный радиус изгиба - не менее 4 внешних диаметров кабеля, чтобы сохранить качество сигнала
• Если нужна несколько розеток рядом - используйте смежные модули W45, а не попытки установить две в один лючок
