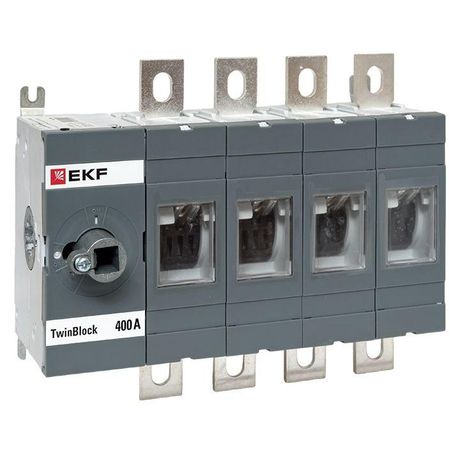

Рубильник 400A 4P без рукоятки управления TwinBlock | tb-s-400-4p EKF

Выключатель-разъединитель стационарный 4P 400A 690В 15кА IP00 TwinBlock EKF — устройство для безопасного отключения электрической цепи при обслуживании или аварийной ситуации. Применяется в распределительных щитах промышленных объектов, где требуется надёжное механическое отключение четырёхполюсной сети. Артикул TB-S-400-4P соответствует модели из серии TwinBlock EKF.

Назначение и область применения

Выключатель-разъединитель стационарный 4P 400A 690В 15кА IP00 TwinBlock EKF предназначен исключительно для ручного отключения нагрузки при отсутствии тока. Он не рассчитан на коммутацию рабочих токов под нагрузкой — для этого используются автоматические выключатели или контакторы. Устройство обеспечивает видимый разрыв цепи, что необходимо для проведения работ по техобслуживанию, ремонту или проверке электроустановок.

Используется в распределительных щитах промышленных систем: на входе оборудования, перед преобразователями частоты, узлами управления станками, конвейерами и другими мощными потребителями. Подходит для сетей с напряжением до 690 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальное напряжение: 400 В (максимальное — 690 В)
• Номинальный ток: 400 А
• Количество полюсов: 4
• Условный ток короткого замыкания (Icu): 15 кА
• Кратковременно выдерживаемый ток: 15 кА (до 1 секунды)
• Степень защиты: IP00 — отсутствие защиты от внешних воздействий
• Тип механизма: поворотный рычаг
• Способ подключения: болтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель-разъединитель стационарный 4P 400A 690В 15кА IP00 TwinBlock EKF монтируется на металлическую монтажную плиту внутри распределительного щита. Для фиксации используются предварительно подготовленные отверстия и крепёжные элементы, совместимые с габаритами корпуса. Болтовое подключение требует зачистки жил проводов и плотного затягивания клемм моментом, указанным в руководстве производителя.

Не допускается установка в условиях повышенной запылённости, влаги или открытых площадках — степень защиты IP00 не предусматривает никакой защиты от окружающей среды. Щит, в который установлен выключатель, должен иметь достаточную степень защиты (не менее IP54).

Безопасность и стандарты

Выключатель-разъединитель стационарный 4P 400A 690В 15кА IP00 TwinBlock EKF соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств отключения. Обеспечивает видимый разрыв цепи, что является обязательным условием безопасности при работе на оборудовании согласно ПУЭ. Номинальный ток короткого замыкания 15 кА гарантирует сохранение целостности конструкции при аварийном режиме в рамках проектной мощности системы.

Преимущества

• Чёткий визуальный контроль положения контактов — легко определить, включена ли цепь
• Высокая термическая и электродинамическая стойкость — способен выдерживать ток КЗ до 15 кА
• Простая и надёжная механическая конструкция — минимум движущихся деталей, долгий срок службы
• Совместимость с другими компонентами серии TwinBlock EKF — удобна для сборки унифицированных щитов

Ограничения применения

• Нельзя использовать для отключения нагрузки под током — возможна дуга, повреждение контактов и опасность для персонала
• IP00 — не применяется вне закрытых щитов; недопустимо использование в сырых, пыльных или взрывоопасных зонах
• Отсутствие вспомогательных контактов — нельзя подключить сигнализацию состояния (вкл/выкл) без внешнего решения
• Требует ручного управления — не подходит для автоматических систем управления

Примеры использования

• Главный рубильник на входе в промышленный станок с трёхфазным двигателем и нейтралью
• Отключающее устройство перед частотным преобразователем в системе конвейера
• Разъединитель в распределительном шкафу насосной станции с четырёхпроводной сетью
• Точка отключения для планового техобслуживания группы освещения 400 В

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате габаритам корпуса выключателя-разъединителя стационарного 4P 400A 690В 15кА IP00 TwinBlock EKF
• Обязательно используйте изолирующие средства (диэлектрические перчатки, инструмент) при работе с устройством — даже при отключенном питании есть риск остаточного заряда
• Не забудьте пометить выключатель-разъединитель на щите: “Отключение для ремонта” — это требование ПУЭ
• При использовании в составе комплексной системы учтите, что для автоматического управления потребуется дополнительно установить контактор или автоматический выключатель
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частых операциях отключения
