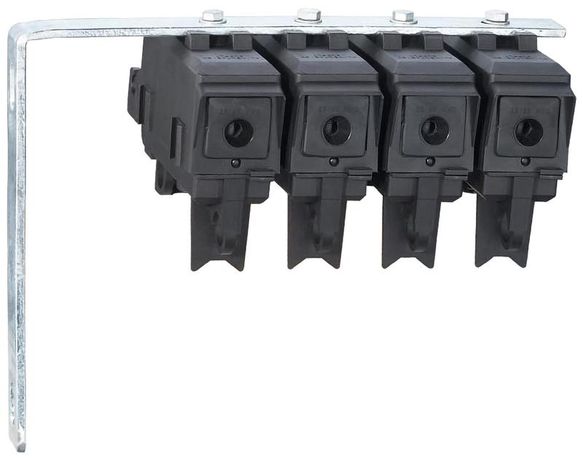

Рубильник мачтовый РНИ-4П 16-95 ВК 24200081

Рубильник мачтовый РНИ-4П 16-95 ВК - это устройство для коммутации и защиты распределительных линий, предназначенное для установки на воздушных опорах. Он сочетает функции разъединителя и устройства ограничения мощности, обеспечивая безопасную изоляцию цепи при обслуживании. Артикул 24200081 соответствует четырёхполюсному варианту рубильника РНИ-4П 16-95 ВК.

Назначение и область применения

Рубильник мачтовый РНИ-4П 16-95 ВК используется для ручного отключения электрической цепи в распределительных сетях напряжением до 1000 В. Его основная задача - обеспечить видимый разрыв цепи при плановом ремонте, проверке или аварийном отключении. Устройство применяется в линиях электропередачи, на трансформаторных подстанциях, узлах питания промышленных объектов и сельских сетей. Подходит для систем с плавкими предохранителями ППН-33.

Технические характеристики

• Количество полюсов: 4 (четырёхполюсный вариант)
• Диапазон сечения подключаемых проводов: 16–95 мм2
• Поддерживаемые плавкие вставки: ППН-33, габарит 00, номинальный ток 6–160 А (не входят в комплект)
• Механизм управления: оперирование через изолирующую штангу с земли
• Индикация: световой сигнал при перегорании предохранителя + цветовой указатель наличия вставки
• Крепление: в комплекте кронштейн для монтажа на деревянные или железобетонные опоры
• Защита корпуса: возможность установки проволочных обжимных пломб для предотвращения несанкционированного доступа

Совместимость и монтаж

Рубильник РНИ-4П 16-95 ВК совместим с плавкими вставками ППН-33 габарита 00. Для правильной работы необходимо соблюдать соответствие сечения кабеля (16–95 мм2) и номинала вставки. Монтаж осуществляется на опору с помощью прилагаемого кронштейна. Клеммы рассчитаны на болтовое соединение - используйте обжимные наконечники для надёжного контакта. Отключение происходит с земли: перед работой убедитесь, что штанга доступна и находится в рабочем состоянии.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12433 для аппаратов коммутационных в сетях до 1000 В. Цветовой индикатор и световая сигнализация повышают безопасность при осмотре - можно сразу определить состояние предохранителя без вскрытия. Обжимные отверстия позволяют применять пломбы, исключающие несанкционированные вмешательства.

Преимущества

• Визуальный контроль состояния цепи благодаря индикатору перегорания предохранителя
• Возможность отключения без подъёма на опору - снижает риск травм
• Цветовой указатель показывает наличие установленной вставки - предотвращает работу без защиты
• Гибкий выбор сечения провода (16–95 мм2) позволяет использовать в различных условиях нагрузки
• Стандартный кронштейн упрощает установку на типовые опоры

Ограничения применения

• Не предназначена для частого включения/выключения - только для редкого ручного отключения
• Не работает без установленных плавких вставок; сам по себе не защищает от перегрузок
• Не рекомендуется для установки в местах с высокой запылённостью или постоянным воздействием химически активных сред
• Требуется регулярная проверка механической целостности контактов и изоляторов
• Не подходит для автоматических систем - управление только вручную

Примеры использования

• Распределительный щит на столбе ЛЭП 6(10)/0,4 кВ
• Линия питания насосной станции с предохранительной защитой
• Ввод в промышленный участок с несколькими потребителями
• Аварийный отсекатель на сельской электросети

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля попадало в диапазон 16–95 мм2 - меньшие или большие значения требуют переходных элементов
• Выбирайте номинал плавкой вставки с запасом по току, но не более чем на 20% выше максимальной нагрузки
• Обязательно фиксируйте проволочные пломбы после установки - это обязательное условие для энергоснабжающих организаций
• Проверяйте легкость движения рычага штанги - при заклинивании возможны пробои или нагрев контактов
• Заменяйте вставки только при полностью отключённой сети - даже при наличии индикатора есть риск остаточного напряжения
