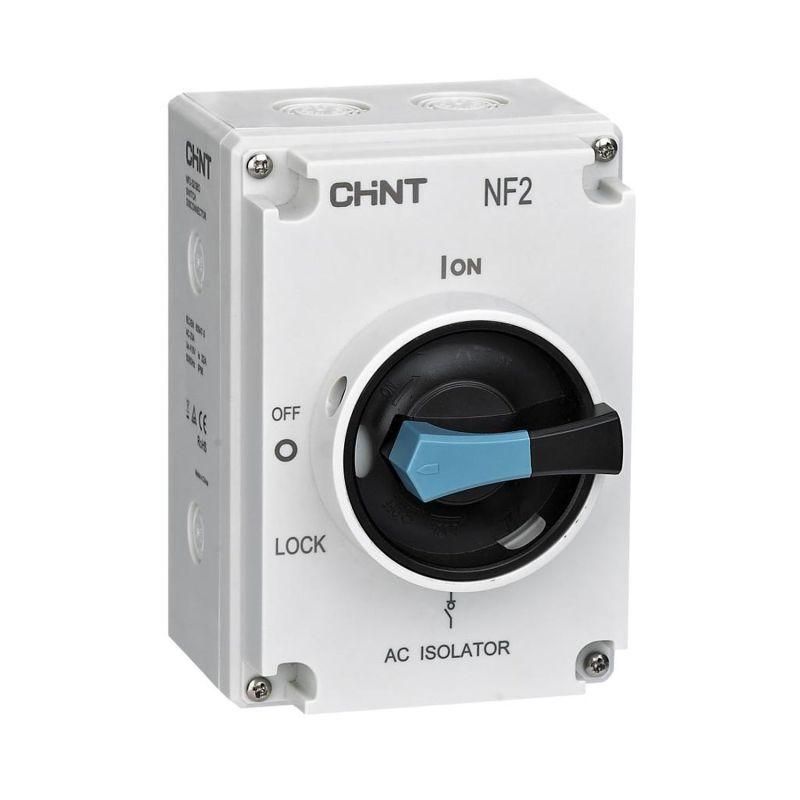

Рубильник NF2-25/3BO IP65 в пластик. коробе CHINT 324154

Выключатель-разъединитель NF2-25/3BO IP65 в пластиковом коробе - устройство для безопасного отключения электроцепи вручную, предназначенное для работы в условиях повышенной запыленности и влажности. Бренд CHINT обеспечивает надежность в промышленных и внешних установках, артикул 324154 соответствует требованиям к защите IP65.

Назначение и область применения

Выключатель-разъединитель NF2-25/3BO IP65 используется для механического отключения электрической цепи без нагрузки - например, перед обслуживанием оборудования. Он не рассчитан на коммутацию тока под нагрузкой. Применяется в распределительных щитах, на станциях управления, у входа в производственные зоны. Подходит для установки внутри помещений и на улице благодаря защите IP65.

Технические характеристики

• Номинальный ток: 25 А
• Число полюсов: 3
• Степень защиты: IP65 - полностью герметичен от пыли, защищен от струй воды из любого направления
• Корпус: пластиковый, устойчивый к воздействию окружающей среды
• Механизм: ручное управление с фиксацией положений “ВКЛ” и “ВЫКЛ”
• Рабочее напряжение: до 690 В переменного тока (AC)

Совместимость и монтаж

NF2-25/3BO IP65 монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 16 мм2. Для подвода кабеля предусмотрены вводы с резьбой G½" - можно использовать гофротрубу или металлический рукав. Установка возможна как вертикально, так и горизонтально. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного места для ручки переключения.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение при открытой крышке. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Защита IP65 позволяет применять выключатель-разъединитель NF2-25/3BO IP65 даже в сырых, пыльных или outdoor-условиях
• Пластиковый корпус легче металлического, не требует заземления и не ржавеет
• Яркая ручка с четкой визуальной индикацией состояния (“ON/OFF”) повышает безопасность при работе
• Фиксация в обоих положениях предотвращает самопроизвольное переключение

Ограничения применения

• Не предназначен для отключения тока под нагрузкой - используйте автоматический выключатель или контактор для коммутации
• Максимальная температура окружающей среды +40 C; при более высоких значениях требуется принудительное охлаждение
• Не рекомендован для мест с постоянными ударными нагрузками или вибрацией без дополнительной фиксации
• Не имеет функции автоматического отключения при перегрузке или КЗ

Примеры использования

• Электрощит на производстве: отключение питания насосной группы перед ремонтом
• Уличный пункт управления: отключение освещения площадки ночью
• Конвейерная линия: ручной доступ к механизму для замены роликов
• Агрегаты с частым техобслуживанием: станки, компрессоры, системы вентиляции

Практические советы

• Перед первым включением проверните ручку несколько раз - это смажет механизм и продлит срок службы
• Избегайте попадания масел и химических растворов на корпус - они могут повредить пластик
• При монтаже в щиту оставьте минимум 50 мм свободного пространства вокруг ручки для удобного доступа
• Для систем с несколькими источниками питания используйте NF2-25/3BO IP65 как основной точку отключения - он обеспечит видимый разрыв цепи, необходимый по правилам безопасности
• Артикул 324154 совместим со всеми стандартными DIN-рейками - легко заменяется на аналогичные модели других производителей
