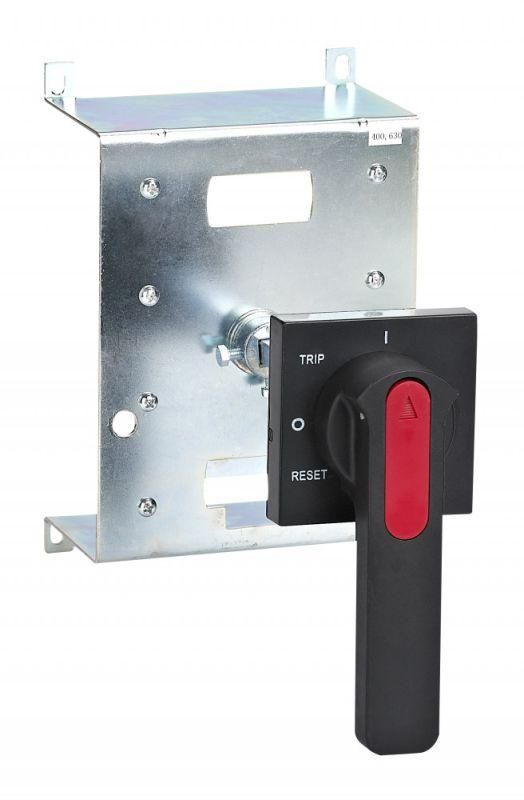

Рукоятка РП-332 с удлиненной осью, дверного монтажа DEKraft 28168DEK

Ручка на дверь шкафа РП-332 от DEKraft - это поворотная рукоятка с удлинённым валом и осью, предназначенная для управления автоматическим выключателем ВА-330А через закрытую дверцу шкафа, обеспечивая безопасную работу без необходимости открывать корпус.

Назначение и область применения

Ручка на дверь шкафа РП-332 позволяет включать и отключать автоматический выключатель серии ВА-330А, не открывая дверь распределительного шкафа. Это особенно важно в условиях, где требуется минимизировать доступ к токоведущим частям - например, на промышленных объектах, в электроустановках с высокой степенью защиты IP54 и выше, или там, где важна быстрая реакция при аварийном отключении.

Технические характеристики

• Тип изделия: рукоятка поворотная
• Ось: удлинённая - обеспечивает передачу движения на механизм выключателя через толщину двери
• Вал: удлинённый - соединяет рукоятку с внутренним приводом ВА-330А
• Материал: прочный пластик и металл - устойчив к механическим нагрузкам и воздействию окружающей среды
• Совместимость: исключительно с автоматическими выключателями серии ВА-330А

Совместимость и монтаж

Ручка на дверь шкафа РП-332 устанавливается только на шкафы, оборудованные автоматическими выключателями ВА-330А. Для монтажа необходимо:

• Закрепить удлинённую ось внутри шкафа на штоке выключателя
• Протянуть вал через предварительно просверленное отверстие в двери (диаметр отверстия должен соответствовать размеру вала - не менее 8 мм)
• Зафиксировать рукоятку снаружи, провернув её до щелчка

Не допускается установка на другие типы выключателей - даже аналогичные по внешнему виду модели других серий. Убедитесь, что толщина двери не превышает максимальную длину удлинённой оси - иначе механизм не будет работать.

Безопасность и стандарты

Ручка на дверь шкафа РП-332 не имеет собственной степени защиты IP, так как является элементом управления, а не самостоятельным устройством. Её применение допускается только в рамках систем, соответствующих ГОСТ Р 50030.2 и IEC 60947-2. Монтаж должен выполняться в соответствии с требованиями ПУЭ - после отключения питания и с использованием средств индивидуальной защиты.

Преимущества

• Исключает необходимость открытого доступа к токоведущим частям - снижает риск поражения электрическим током
• Обеспечивает быстрое и однозначное управление - поворот рукоятки легко отличить от случайного контакта
• Удобство обслуживания - оператор работает снаружи, не нарушая герметичность шкафа
• Высокая надёжность механической связи между рукояткой и выключателем - нет электронных компонентов, которые могут выйти из строя

Ограничения применения

• Подходит только для выключателей ВА-330А - несовместима с другими моделями, включая ВА-330, ВА-331, ВА-332
• Не предназначена для частых циклов включения/отключения - рекомендовано не более 10–15 операций в час
• Не используется в условиях повышенной вибрации без дополнительной фиксации - возможен люфт в механизме
• Не применяется в помещениях с температурой ниже –25 C - материал рукоятки теряет эластичность

Примеры использования

• Промышленные станки с закрытым электрощитом - оператор включает питание через ручку, не открывая дверцу
• Линии конвейера в пищевой промышленности - требует гигиеничного подхода, минимального доступа к оборудованию
• Системы автоматизации в зонах с опасностью взрыва - ручка позволяет управлять питанием без вскрытия взрывозащищённого шкафа

Практические советы

• Перед установкой проверьте совпадение положения штока выключателя ВА-330А с направлением поворота ручки - правильная ориентация гарантирует четкое включение/отключение
• При монтаже используйте уплотнительное кольцо вокруг прохода вала - это сохранит класс защиты IP шкафа
• Пометьте ручку РП-332 этикеткой “ВЫКЛЮЧИТЕЛЬ” - это ускорит действия персонала при экстренных ситуациях
• Регулярно проверяйте свободный ход рукоятки - залипание указывает на износ оси или попадание пыли
• Запасной комплект оси и вала можно заказать по артикулу 28168dek - он совместим с любым изделием серии DEKraft
