РУКОЯТКА СЛЕВА ФРОНТ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD01604LF0125 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD160 4P 125A APC

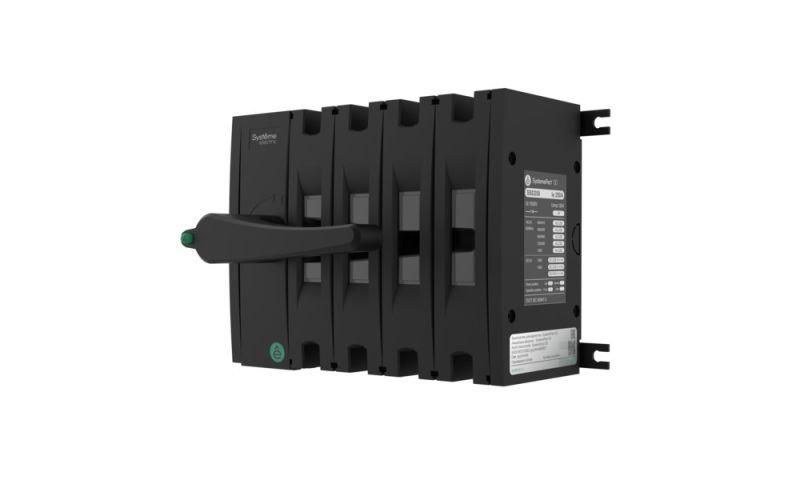

Выключатель-разъединитель SYSTEMEPACT SD160 4P 125A - устройство для безопасного отключения электрической цепи вручную, предназначенное для работы в распределительных щитах промышленных объектов. Бренд Systeme Electric и артикул ssd01604lf0125 указывают на принадлежность к надёжной серии SystemePact SD, где каждый аппарат рассчитан на частые операции в условиях высокой нагрузки.

Назначение и область применения

SYSTEMEPACT SD160 4P 125A используется для ручного отключения и включения электрических цепей в сетях низкого напряжения - как переменного, так и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на заводах, фабриках и других промышленных объектах. Подходит для задач, требующих регулярного переключения: запуск/останов оборудования, изоляция участков сети для обслуживания, аварийное отключение.

Технические характеристики

• Количество полюсов: 4P - позволяет отключать все три фазы и ноль одновременно;
• Номинальный ток: 125 A - максимальная рабочая нагрузка без перегрева;
• Тип управления: ручная рукоятка, расположена слева - удобна для правшах при монтаже в типовых шкафах;
• Метод установки: на монтажную плату - фиксируется болтами, не требует DIN-рейки;
• Поддерживает установку дополнительных контактов - для сигнализации состояния (вкл./выкл.) или автоматизации;
• Возможна блокировка рукоятки навесным замком - обеспечивает безопасность при работах по техобслуживанию.

Совместимость и монтаж

SYSTEMEPACT SD160 4P 125A устанавливается исключительно на плоскую монтажную плату толщиной до 8 мм. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением до 50 мм2 (медь). Убедитесь, что расстояние между контактными выводами соответствует схеме подключения вашего щита. Монтаж допускается только при отключённом питании. После установки проверьте механическую прочность крепления и свободу хода рукоятки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при ремонте. Наличие возможности заблокировать рукоятку замком соответствует нормам LOTO (Lock Out Tag Out). Не имеет защиты от бросков тока - не заменяет автоматический выключатель.

Преимущества

• Рассчитан на частые операции - долговечен при ежедневном использовании;
• Чёткая визуальная индикация положения рукоятки - легко определить, включено или отключено;
• Гибкость модификаций - можно добавить вспомогательные контакты без замены основного аппарата;
• Стандартная комплектация без лишних элементов - снижает стоимость и повышает надёжность;
• Известный бренд Systeme Electric - гарантия совместимости с другими изделиями серии SystemePact SD.

Ограничения применения

• Не предназначен для защиты от перегрузок или КЗ - обязательно используйте вместе с автоматическим выключателем;
• Не работает в условиях взрывоопасной среды - не имеет взрывозащиты;
• Не рассчитан на частые коммутации под нагрузкой выше 125 A - возможен износ контактов;
• Не подходит для установки на DIN-рейку - требуется плоская поверхность;
• Работает только при температуре от -25C до +60C - не для экстремальных климатических зон.

Примеры использования

• Отключение питания станка перед техническим обслуживанием;
• Секционирование линии конвейера для ремонта одного участка без остановки всего производства;
• Ручное управление источником бесперебойного питания (ИБП) в распределительном щите;
• Локальное отключение группы освещения на производственной площадке.

Практические советы

• Перед установкой проверьте соответствие номинала 125 A нагрузке вашей цепи - превышение сокращает срок службы;
• При монтаже на плату соблюдайте минимальные зазоры между фазами - согласно документации SE;
• Используйте навесной замок даже при краткосрочных работах - это правило безопасности;
• Если нужна сигнализация состояния, заказывайте дополнительные контакты сразу - после установки модифицировать сложно;
• Обязательно пометьте выключатель-разъединитель SYSTEMEPACT SD160 4P 125A этикеткой с номером цепи - ускоряет поиск при авариях.
