РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD02504LS0250 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD250 4P 250A APC

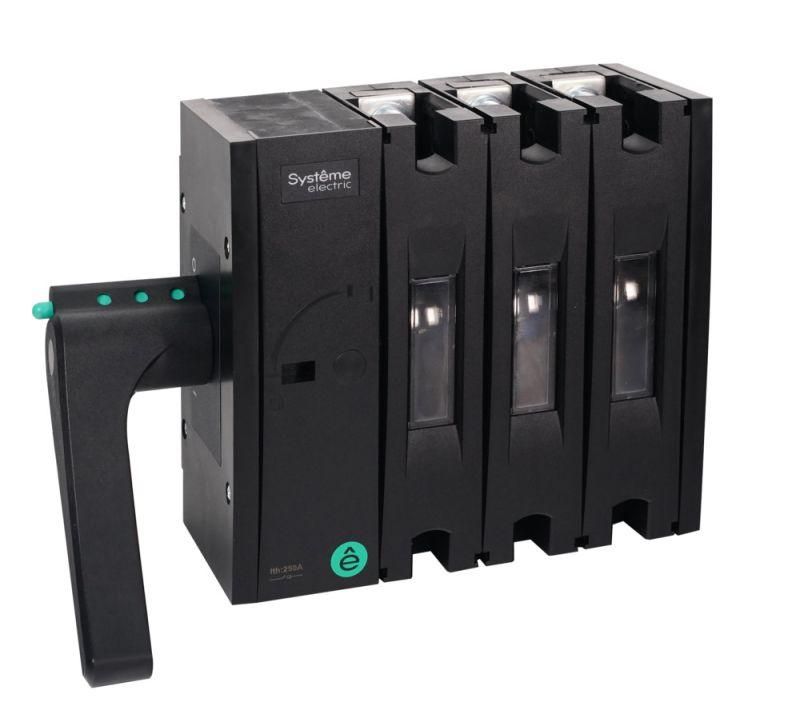

Выключатель-разъединитель SYSTEMEPACT SD250 4P 250A - устройство для безопасного ручного отключения и подключения электрических цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd02504ls0250 указывают на принадлежность к серийному решению SystemePact SD, предназначенное для промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Выключатель-разъединитель SYSTEMEPACT SD250 4P 250A используется для ручного коммутации электрических цепей в сетях низкого напряжения - как переменного, так и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных предприятиях. Подходит для частых операций включения и отключения, где требуется четкая визуальная изоляция цепи.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 4P
• Номинальный ток: 250 A
• Рукоятка: левосторонняя боковая
• Метод установки: на монтажную плату (панельную)
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd02504ls0250

Совместимость и монтаж

Устройство устанавливается на монтажную плату с фиксацией через крепежные отверстия. Для правильной установки необходимо обеспечить доступ к рукоятке с левой стороны - это важно при компоновке шкафов. Выключатель-разъединитель SYSTEMEPACT SD250 4P 250A совместим с дополнительными модулями: можно установить вспомогательные контакты (для сигнализации состояния) и заблокировать рукоятку навесным замком для предотвращения случайного включения. Монтаж требует соблюдения зазора между аппаратами согласно нормам IP20.

Безопасность и стандарты

Выключатель-разъединитель соответствует принципам безопасности IEC/EN 60947-3 для аппаратов управления и коммутации. Обеспечивает видимый разрыв цепи при отключенном положении - обязательное условие для работ по обслуживанию. Наличие возможности запирания рукоятки позволяет реализовать процедуру LOTO (Lock Out Tag Out) - стандартная практика безопасности на промышленных объектах.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочной конструкции корпуса
• Легкий визуальный контроль положения контактов - рукоятка явно показывает состояние “вкл” / “выкл”
• Поддержка расширения функционала за счет дополнительных контактов и блокировок
• Оптимальная компактность для плотной установки в щитах
• Совместимость со всей серией SystemePact SD - легко заменить или дополнить другими элементами системы

Ограничения применения

• Не предназначен для автоматического отключения при перегрузках или КЗ - только ручная коммутация
• Не имеет защиты от внешних воздействий выше IP20 - не использовать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Не рассчитан на частые операции более 10–15 раз в час - длительная цикличность снижает срок службы
• Только панельная установка; не подходит для DIN-рейки

Примеры использования

• Отключение питания станка перед техобслуживанием
• Секционирование участка конвейера для ремонта
• Изолирующий рубильник в распределительном щите цеха
• Коммутирующее устройство в системе резервного питания

Практические советы

• Перед монтажом проверьте посадочные габариты - устройство требует свободного места вокруг рукоятки (не менее 80 мм слева)
• При использовании блокировки замком выбирайте замки с возможностью одновременного закрепления нескольких ключей - это удобно для командных работ
• Не используйте выключатель-разъединитель SYSTEMEPACT SD250 4P 250A как основное средство защиты - всегда сочетайте с автоматическими выключателями или предохранителями
• При замене старого аппарата сверьте типоразмер и расположение креплений - система SystemePact SD имеет стандартизированную геометрию
