РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD01604LS0100 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD160 4P 100A APC

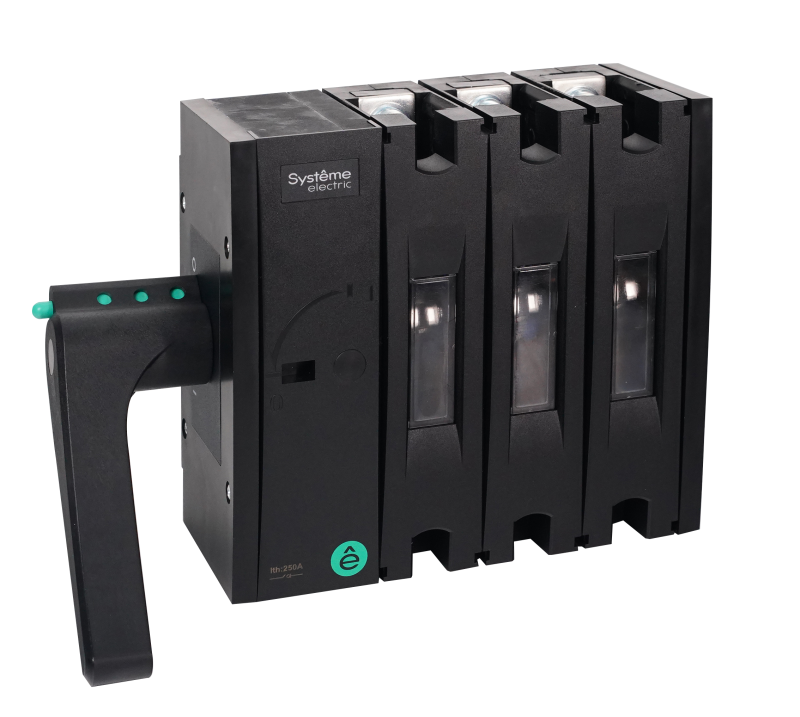

Выключатель-разъединитель SYSTEMEPACT SD160 4P 100A - устройство для безопасного ручного отключения и подключения электрических цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd01604ls0100 указывают на серию SystemePact SD, предназначенную для промышленного использования в сетях до 100 А.

Назначение и область применения

SYSTEMEPACT SD160 4P 100A используется для ручного отключения и включения электрических цепей в условиях частых операций. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных объектах. Подходит для сетей переменного и постоянного тока. Устройство обеспечивает физическое разрывание всех четырёх полюсов, что необходимо для проведения ремонтных работ и обеспечения безопасности персонала.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 4P
• Номинальный ток: 100 А
• Рукоятка: левосторонняя боковая (для удобного доступа при монтаже в шкафах)
• Метод установки: на монтажную плату (панельную)
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd01604ls0100

Совместимость и монтаж

Установка SYSTEMEPACT SD160 4P 100A выполняется на плоскую металлическую поверхность (монтажную плату) с соблюдением требуемых зазоров вокруг аппарата. Для надёжного соединения используются болты с моментом затяжки, соответствующим нормам производителя. Клеммы рассчитаны на провода сечением, подходящим для тока 100 А - рекомендуется проверить соответствие сечения жил по таблицам ГОСТ 31996. Дополнительно можно установить вспомогательные контакты (например, сигнализирующие положение “вкл/выкл”) и заблокировать рукоятку навесным замком для предотвращения случайного включения.

Безопасность и стандарты

SYSTEMEPACT SD160 4P 100A соответствует требованиям международных стандартов IEC 60947-3 для аппаратов коммутационных в сетях низкого напряжения. Обеспечивает видимый разрыв цепи - обязательное условие для работы в соответствии с правилами электробезопасности. Отсутствует автоматическая защита от перегрузок или коротких замыканий - устройство предназначено исключительно для изоляции цепи, а не для защиты оборудования.

Преимущества

• Физический разрыв всех четырёх полюсов гарантирует полную изоляцию цепи - важно для ремонта и обслуживания.
• Левосторонняя рукоятка упрощает доступ при компактном расположении в шкафах.
• Поддержка установки дополнительных модулей (контакты, блокировки) повышает гибкость системы управления.
• Надёжная конструкция серии SystemePact SD обеспечивает долгий срок службы даже при частых операциях.

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ.
• Не предназначен для частой коммутации под нагрузкой более 100 А - возможен износ контактов.
• Не имеет степени защиты IP - использовать только внутри закрытых щитов.
• Требуется внешнее управление - не оснащён дистанционным приводом.

Примеры использования

• Отключение питания станка перед техобслуживанием.
• Изоляция участка конвейера для ремонта без отключения всего цеха.
• Разъединение входного кабеля в распределительном щите для проверки изоляции.
• Секционирование цепей в системах DC-питания (например, сварочные установки, аккумуляторные банки).

Практические советы

• Перед монтажом убедитесь, что посадочное отверстие совпадает с габаритами корпуса - система SD160 имеет стандартизованный крепёж.
• При использовании блокировки замком - выбирайте тип, который не препятствует свободному ходу рукоятки.
• Не используйте устройство для отключения токов короткого замыкания - всегда применять в паре с автоматическими выключателями.
• Проверяйте состояние контактов каждые 5–10 тыс. операций - особенно при работе с высокими токами.
• Для систем с несколькими источниками питания - обязательно используйте блокировку рукоятки, чтобы избежать опасного включения.
